3.4.4 Conexão elétrica
! Os cabos elétricos têm de ser ligados por um
eletricista. Isto é baseado em VDE 0100.
i Esquemas dos circuitos, ver cap. 10.
1. Desenrosque e remova os parafusos à esquerda e
àdireita da parte de cima da unidade de comando.
2. Remova a cobertura superior da unidade de coman-
do. O comando eletrônico da plataforma elevatória
está agora acessível.

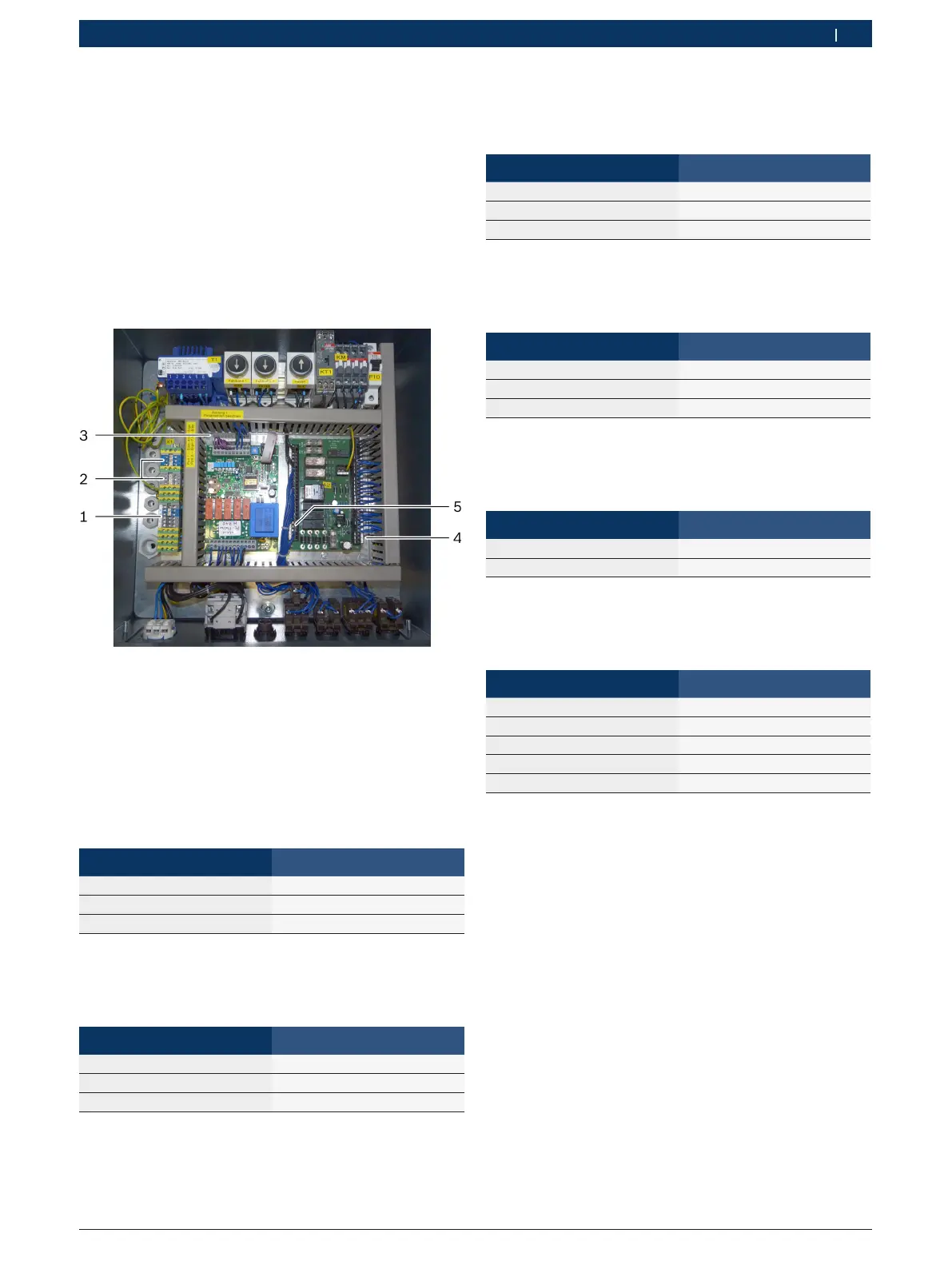

Fig. 9: Conexões elétricas na unidade de comando
1 Alimentação de energia da rede
2 Iluminação da via
3 Potenciômetros 1 e 2
4 Barreira luminosa 1
5 Barreira luminosa 2
Potenciômetro 1 (trilho 1)
¶ Passe os cabos do potenciômetro 1 por pequenos
protetores e conecte à posição (3).
Cabo Terminal
Marrom 3
Branco 4
Verde 5
Potenciômetro 2 (trilho 2)
¶ Passe os cabos do potenciômetro 2 por pequenos
protetores e conecte à posição (3).
Cabo Terminal
Verde 6
Branco 7
Marrom 8
Barreira luminosa 1
¶ Passe o cabo da barreira luminosa 1 por um
pequeno protetor e conecte à posição (4).
Cabo Terminal
Marrom 1
Azul 2
Preto 3
Barreira luminosa 2
¶ Passe o cabo da barreira luminosa 2 por um
pequeno protetor e conecte à posição (5).
Cabo Terminal
Marrom 64
Azul 65
Preto 66
Iluminação da via
¶ Passe os cabos da iluminação da via por quatro
pequenos protetores e conecte à posição (2).
Cabo Terminal
Preto Cinza (fase)
Preto Azul (condutor neutro)
Alimentação de energia da rede
¶ Passe o cabo da alimentação de energia da rede por
um grande protetor e conecte à posição (1).
Cabo Terminal
Fase L1 Cinza (L1)
Fase L2 Cinza (L2)
Fase L3 Cinza (L3)
Condutor neutro Azul (N)
Condutor de proteção Amarelo-verde (PE)
Condutor de proteção
¶ Verifique o condutor de proteção.
