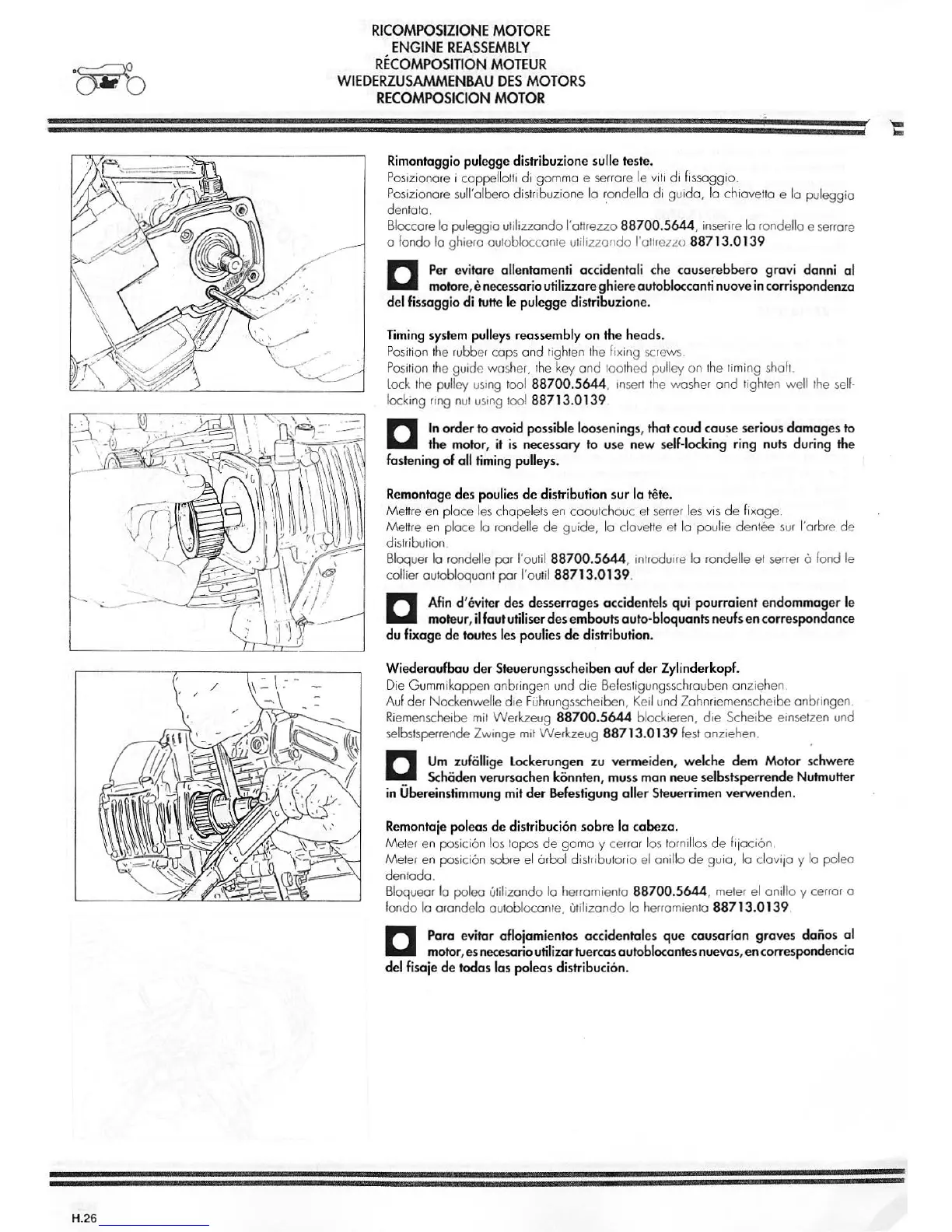

Ducati 900SS - Timing System Pulleys Reassembly on the Heads

·~ o
H. 26
RICOMPOSIZIONE MOTORE
ENGINE REASSEMBLY
REcOMPOSITION MOTEUR
WIEDERZUSAMMENBAU DES MOTORS
RECOMPOSICION MOTOR
Rimontoggio pulegge distribuzione sulle teste.
Posizionore i cappe ll olli di gamma e scrrore le viti di fissoggio.
Posizionore sull'albero distribuzione Ia rondella di guido, Ia chiovetta e Ia pu leg gio
denta te .
Bloccare
Ia puleggio ulilizzondo l'attrezzo 88700.5644 . in ser ire Ia rondello e serrore
a
Iondo lo ghiero outoblocconte utilizzondo l'ollrezzo 88713 . 0139
" Pe r evitore allentamenti a cc id entali che causerebbero gra vi danni al
... motore, e necessaria utilizzare ghie re autobloccanti nuove in corrispondenza
del fissaggio di tutte le pulegge distribuzione.
Timing system pulleys reassembly on the heads.
P os iti on th e rubber cops and ti gh ten th e fixing sc rew s.
Po s it i on th e gui de wa she r. the key and t oo th ed pu ll ey on the timing sha ft .
Loc k th e pulley usi ng tool 88700.5644 . insert th e washer and tigh ten well the se l f-
locking ring nut using tool 88713 . 0139 .
" In order to avoid possible loasenings, that coud cause serious damages to
... the motor, it is necessary to u se new self-locking ring nuts during the
fastening of
all timing pulleys.
Remontage des poulies de distribution sur Ia rete.
M ett re en place l es chopelets en caoutchouc el se rr er l es vis de fixoge.
Mettre en
place Ia ro nd e ll e de guide. Ia clove tt e et Ia poulie dentee sur l'arb re de
distribution.
Bloquer
Ia rondelle par l'outil 88700 . 5644 , introduire Ia rondelle et serrer 6 fondle
collier outobloquont par l'ou til 88713.0139 .
" Afin d'eviter des desserrag es accidentels qui pourraient endommag er le
... moteur, il faut utiliser des em bouts auto -bloquants neufs en corr espondence
du fixage
de toutes les poulies de distribution.
Wiederaufbau
der Steuerungsscheiben auf der Zylinderkopf.
Die Gummikopp en anb ri ngen und d ie Bef es ti gungsschrauben onziehen.
Auf der No ckenwelle die Fuhrungssch e ib en, Keil und Zohnriemenscheibe onbringen.
Riemensch e ib e mit Werkzeug 88700.5644 blockieren. die Schei be einsetzen un d
selbstsperrende Zwinge mit W erkzeug
88713 . 0139 fest onziehen.
" Urn zufollige lockerungen zu vermeiden, welche dem Motor schwere
... Schoden verursachen konnten, muss man neue selbstsperrende Nutmutter
in Ubereinstimmung mit der Befestigung aller Steuerrimen verwenden.
Remontaje poleas
de distribucion sabre Ia cabeza.
M eter en posicion los tapas de gomo y ce rror los tornillos de lijacion.
Me ter en po sicion sa bre el 6rbol d is tributo ri o el onillo de guia. lo clovijo y Ia pa leo
dent oda .
Bloqueor
Ia pa leo utiliz ondo Ia herramienta 88700.5644 , meter el anillo y cerrar a
Iondo Ia arandela outobloconte, utilizondo lo herramiento 88713.0139 .
" Para evitor aflojamientos accidentales que causarian grav es daiios al
... motor, es necesario utilizer tuercas autoblocantes nuevas, en correspondencia
del fisaje
de todas las poleas distribucion.
