264 | VLS 5140 | Esquemas de base pt
7.2.2 Baldrames
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
790 765
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
765
300
790 765765
1610
min.
210
Version 1.0
A–A
Ø120

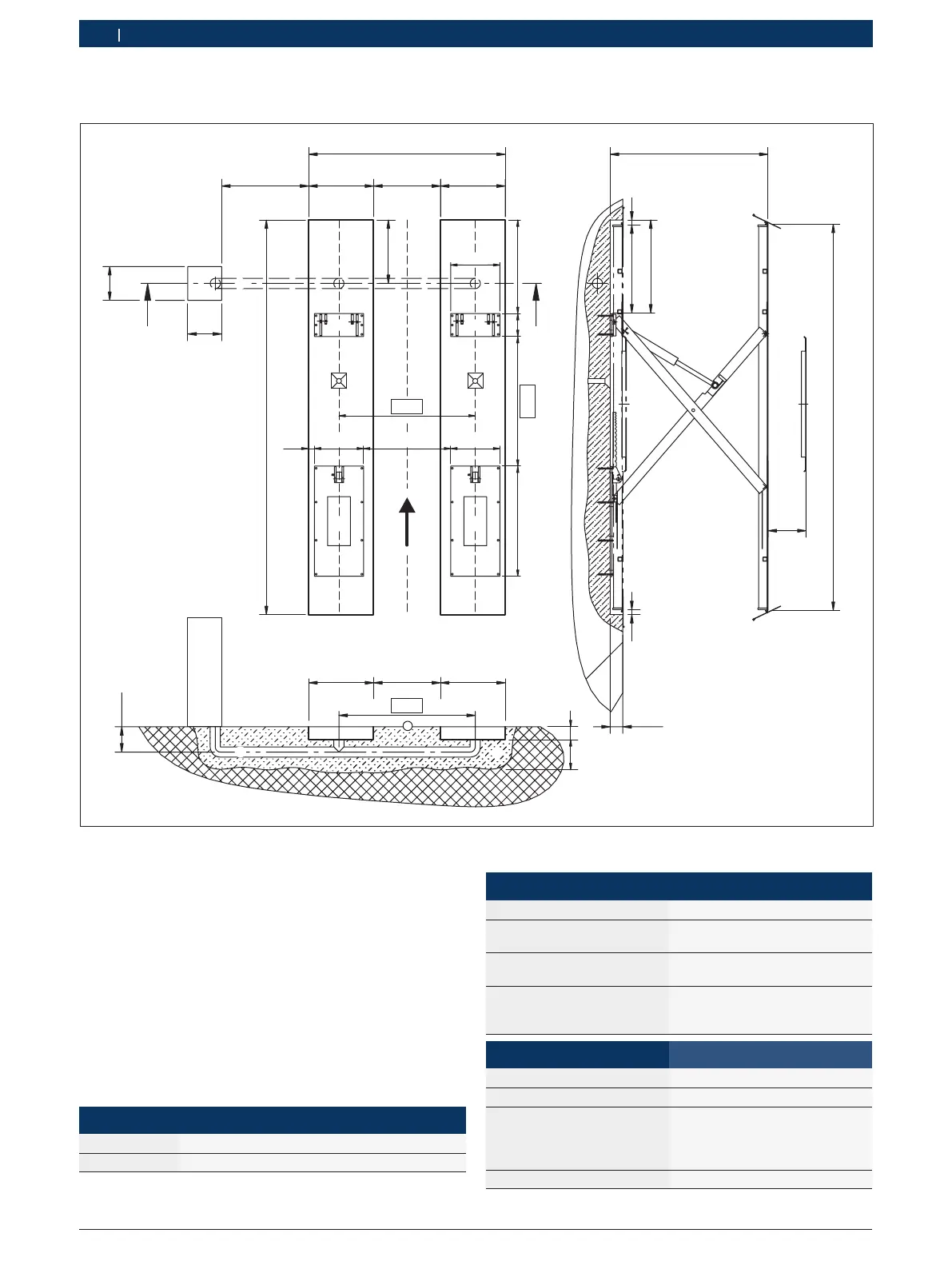

Fig. 29: Esquema de base 3 (Todas as dimensões em mm. Seta = sentido de acesso.)
(1) Antes de cada trabalho de construção, deve certifi-
car-se de que está disponível a última versão do esque-
ma de base.
(2) No caso de um baldrame não é possível utilizar um
elevador auxiliar.
(3) As quatro placas do chão têm de ser perfeitamente
horizontais e lisas. Desnivelamento máx. 5 mm. É ne-
cessário nivelar!
(4) As tampas de subida são opcionais. A versão de
série possui uma proteção anti-deslizamento rígida.
(5) Deve ser assegurada uma drenagem suficiente.
(6) Conexões na unidade de comando
Ligação à rede 3/NPE; 400 V; 50 Hz
Ar comprimido 8 – 10 bar (planejar uma unidade de preparação)
(7) Tubo vazio Ø120 mm para cabos de ligação.
(8) Qualidade do concreto
Espessura mín. do concreto 210 mm
Qualidade do concreto
B 4710-1
C 20/25
Superfície Horizontal e lisa
(declive máx. 0,5 %)
Armadura BSt 500 M, Q131
Em cima: asx,y = 3,77 cm
2
/m
Em baixo: asx = 2,57 cm
2
/m
(9) Plataforma elevatória Profundidade da cavidade
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Elevação posterior
ao nível do chão:
170 mm
220 mm (à frente e atrás da ele-
vação posterior são necessários
elementos de compensação)
VLS 5140 LA 220 mm
