Montering
108 Dansk
Vakuum - Sprayafgasning 24.04.2020 - Rev. A

Bemærk!
Tilslut afgasningsledningerne på anlæggets returløbsside foran den
hydrauliske kompensator. Dermed overholdes det tilladte
temperaturområde på 0 °C - 90 °C.
6.4.2 Niveauafhængig efterfødning Levelcontrol

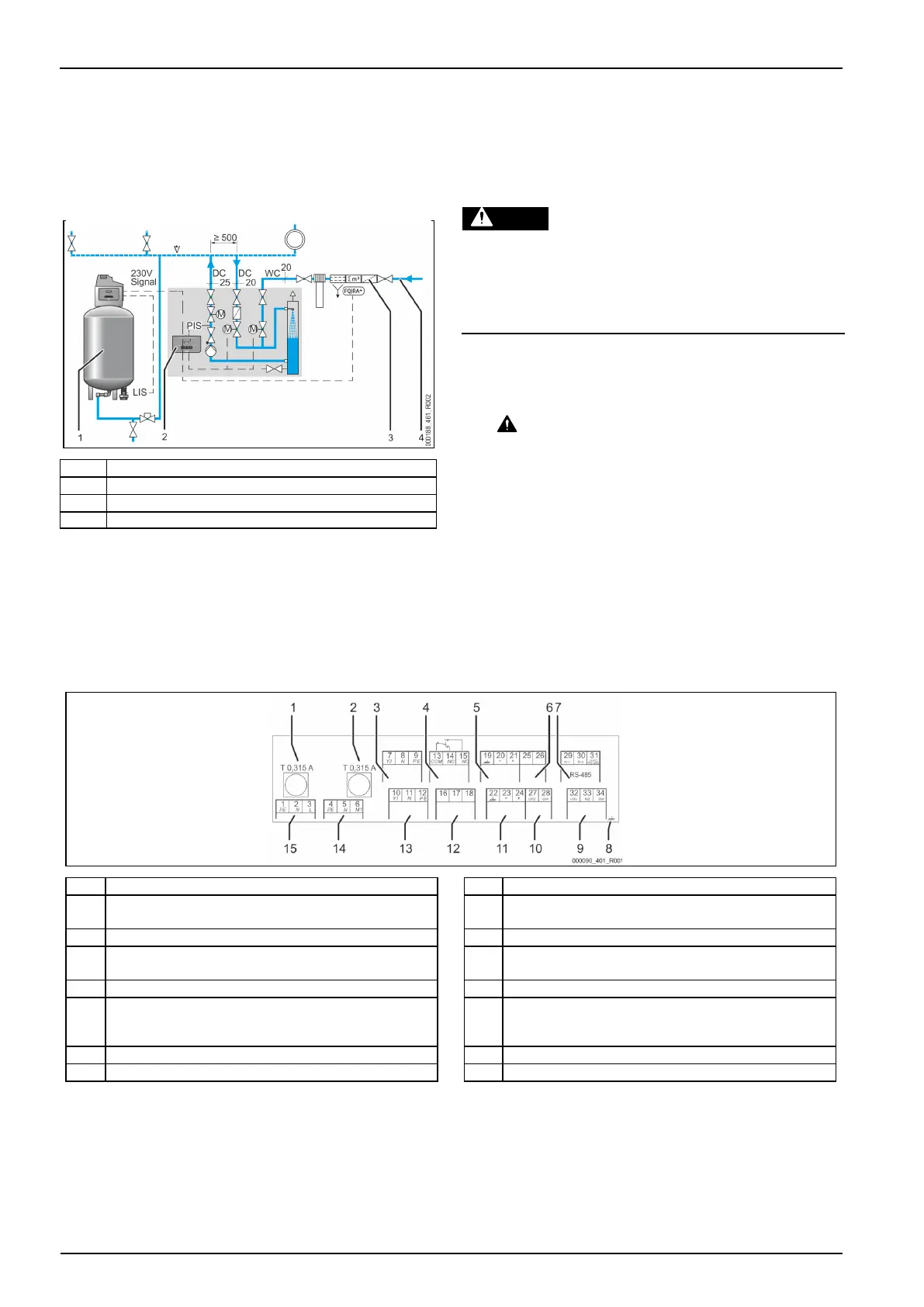

Eksempel på visning af flerkedelanlæg med returløbsiblanding og en
kompressorstyret trykholdestation.
1
Trykholdestation
2
Servitec
3
Valgfrit ekstraudstyr se kapitlet 4.5 "Valgfrit ekstraudstyr" på side 105
4
Efterfødningsledning "WC"
I Servitecs styring indstilles driftsarten "Levelcontrol" i kundemenuen. Denne
driftsart gælder for anlæg med trykholdestationer og muliggør en elastisk
driftsmåde med et konstant tryk.
Den behovsstyrede efterfødningen af vand udføres via det målte niveau i
trykholdestationens ekspansionsbeholder. Vandstanden bestemmes via
trykmåledåsen "LIS" og videresendes til trykholdestationens styring. Denne
sender et 230 V-signal til Servitecs styring, når vandstanden er for lav. Vandet
fødes direkte og kontrolleret ind i anlægssystemet, idet efterfødningstiden og
efterfødningscyklerne overvåges via efterfødningsledningen "WC".
6.5 El ektrisk tilslutning
FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
Forvis dig om, at strømmen til anlægget, som enheden installeres på, er
afbrudt.
Forvis dig om, at andre ikke kan tænde for anlægget igen.
Forvis dig om, at det kun er en elektriker, der udfører installationsarbejde
på den elektriske tilslutning af apparatet og kun efter de gældende regler.
De efterfølgende beskrivelserlder for standardanlæg og omfatter kun de
dvendige tilslutninger på opstillingsstedet.
1. Sluk for strømmen til anlægget, og husk at sikre mod genindkobling.
2. Tag afdækningen af.
FARE Livsfarlig personskade ved elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være påtrykt en spænding på
230 V på dele af bundkortet. Afbryd styringen til enheden fuldstændigt fra
spændingsforsyningen, før afdækningerne tages af. Kontroller, at
bundkortet ikke er påtrykt spænding.
3. Brug en egnet kabelforskruning til det pågældende kabel. F.eks. M16 eller
M20.
4. Træk alle kabler, der skal monteres, gennem kabelforskruningen.
5. Tilslut alle kabler iht. klemskemaet.
Husk at sikre enhedens tilslutningsledninger på opstillingsstedet, se
kapitlet 5 "Tekniske data" på side 105.
6. Monter afdækningen.
7. Slut netstikket til spændingsforsyningen 230 V.
8. Tænd for anlægget.
Den elektriske tilslutning er afsluttet.
6.5.1 Klemskema
1
Hovedsikring
9
Digitale indgange: Vandtæller; Vandmangel
2
Sikring til
motorkuglehane
10
Reguleringskuglehane
(forsyning)
3
Reguleringsventil afgasning CD
11
Analogindgang til tryk
4
Kombinationsmelding
12
Ekstern rekvisition på efterfødning
(kun ved Levelcontrol)
5
Valgfri til ledningsevnen
13
Efterfødningsventil WV
6
Reguleringskuglehane
(indstillingsstørrelse
(25) / Returværdi (46))
14
Pumpe
7
Grænseflade RS-485
15
Nettilførsel
8
---
