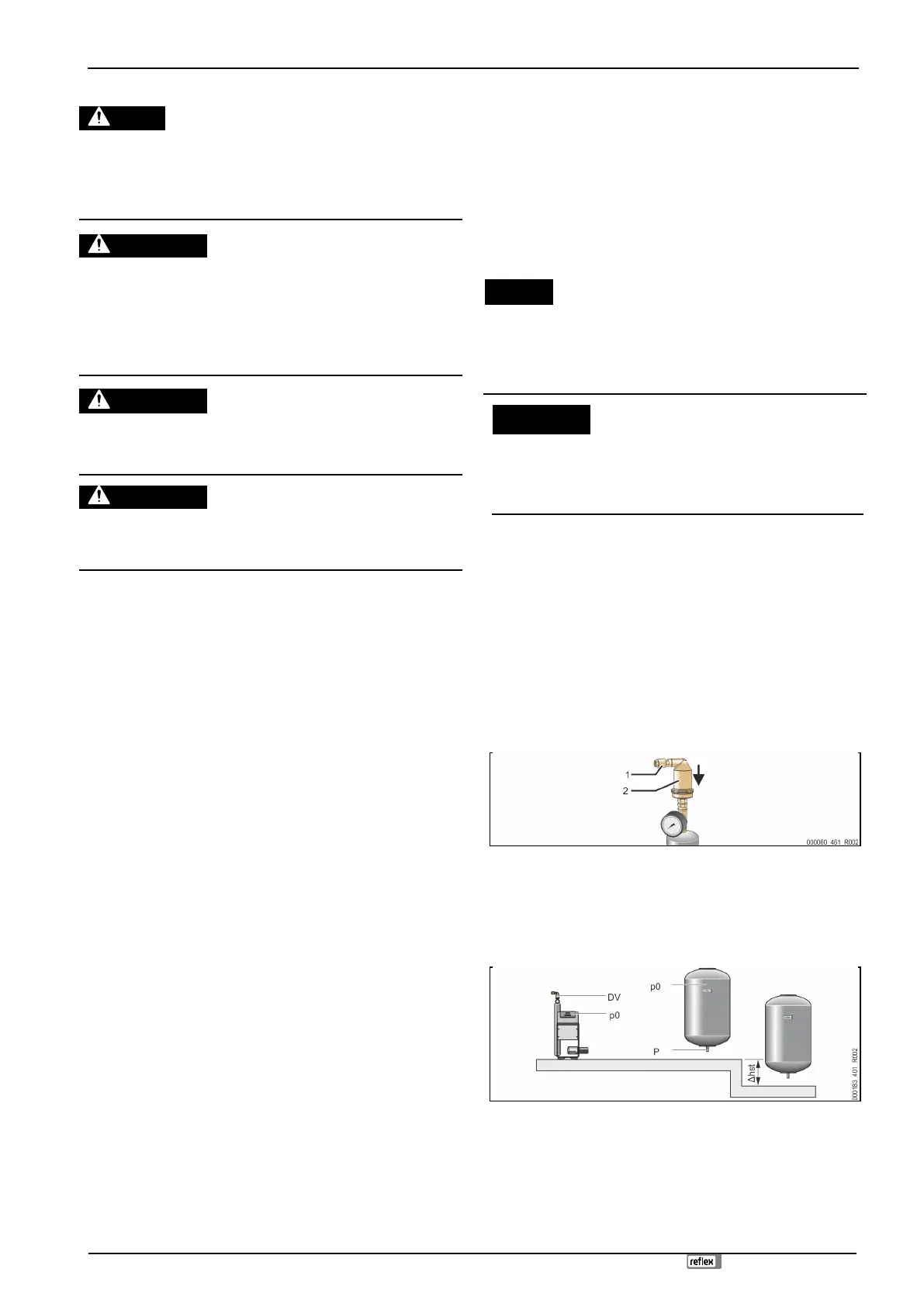

Vakuum - sprayavgassing — 24.04.2020 - Rev. A
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
• Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
• Sørg for at anlegget ikke kan slås på igjen av andre personer.
• Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
• Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
• Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på huden.
• Bruk vernehansker.
• Plasser egnede varselhenvisninger i nærheten av apparatet.
Fare for personskader på grunn av fall eller støt!
Bloduttredelser på grunn av fall eller støt mot anleggsdeler under monteringen.
• Bruk personlig verneutstyr (beskyttelseshjelm, beskyttelsesklær,
beskyttelseshansker, sikkerhetssko).
Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
– La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
6.1 Kontroll av leveringstilstanden
Før levering blir enheten omhyggelig kontrollert og pakket. Skader under
transport kan ikke utelukkes.
Gå fram på denne måten:
1. Kontroller leveransen etter levering.
• For mangler.
• For mulige skader under transport.
2. Dokumenter skadene.
3. Kontakt speditøren for å reklamere skadene.
6.2 Forberedelser
Tilstanden til den leverte enheten:
• Kontroller at alle skrueforbindelser og elektriske tilkoblinger på Servitec
sitter godt.
Trekk til skruene og skrueforbindelsene ved behov.
Forberedelser for montering av enheten:
• Frostfritt, godt utluftet rom.
• Romtemperatur > 0 til maks. 45 °C.
• Jevnt gulv med tilstrekkelig bæreevne og avvanningsmulighet.
• Fylletilkobling DN 15 iht. DIN 1988 -100/-600 og DIN EN 1717.
• Elektrisk tilkobling 230 V~, 50/60 Hz, 16 A med forkoblet jordfeilbryter:
Utløsningsstrøm 0,03 A.
Servitec drives i to driftsmoduser for ettermating av vann. Vær oppmerksom på
Servitecs posisjon i anlegget ved oppstilling:
• Trykkavhengig ettermating av anleggsvann (Magcontrol).
– Still opp Servitec i nærheten av trykkekspansjonsbeholderen.
• Nivåavhengig ettermating av anleggsvann (Levelcontrol).
– Still opp Servitec på anleggssiden i returløpet og foran
returblandepunktet.
Merk!
Ettermatingsledning til Servitec.
– Bruk systemskilleren Fillset dersom ettermatingsledningen skal
kobles til drikkevannettet.
– Følg nasjonale forskrifter og regler.
Merk!
Følg Reflex planleggingsretningslinje.
– Under planleggingen må du påse at Servitecs arbeidsområdet
ligger mellom starttrykket "pa" og sluttrykket "pe" i trykkholdings-
arbeidsområdet.
Skader på grunn av ufagmessig montering
Ved tilkobling av rørledninger eller apparater i anlegget kan det oppstå
ekstrabelastninger på enheten.
• Sørg for at rørtilkoblingene fra apparatet til anlegget kobles spennings- og
vibrasjonsfritt.
• Sørg ved behov for en oppstøtting av rørledningene eller apparatet.
Materielle skader på grunn av utetthet
Materielle skader på anleggsystemet på grunn av utetthet i tilkoblingene til
enheten.
• Bruk tilkoblingsledninger som er tilstrekkelig motstandsdyktige mot
systemtemperaturen i anlegget.
Installer enheten fortrinnsvis på retursiden av varmeanlegg.
– Dermed sikrer man at det drives i det tillatte trykk- og temperaturområdet.
– På anlegg med returtilsetninger eller hydrauliske avgreininger skjer
monteringen før blandepunktet, slik at avgassingen i
hovedvolumstrømmen "V" ved temperaturer ≤ 90 °C er sikret.
Enheten er formontert, og må tilpasses de lokale forholdene til anlegget.
Kompletter tilkoblingene til anlegget på vannsiden samt den elektriske
tilkoblingen iht. koblingsskjema, se kapittel 6.5 "Elektrisk tilkobling" på side 127.
Merk!
Ved monteringen må du være oppmerksom på betjeningen av
armaturene og tilførselsmulighetene for tilkoblingsledningene.
6.3.1 Montering av påbyggingsdeler
Monter avgassingsventilen "DV" (2) med tilbakeslagsventilen (1) på vakuum-
sprøyterøret "VT". Kontroller at skrueforbindelsene til Servitec sitter godt.
6.3.2 Oppstillingssted
Servitec monteres på gulvet. Festemidlene må velges på stedet avhengig av
gulvets beskaffenhet og vekten til Servitec.
Merk!
Ta hensyn til en mulig høydeforskjell "h
st
" mellom
trykkekspansjonsbeholderen og enheten ved beregning av minimums-
driftstrykket "P
0
".
