vakuum - ostřikovací odplyňování — 24.04.2020 - Rev. A
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám docházet
k popálení pokožky.
• Vyčkejte, dokud horké povrchy nezchladnou, nebo noste ochranné
rukavice.
• Provozovatel umístí odpovídající výstražná upozornění v blízkosti přístroje.
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby docházet
k popáleninám a zraněním, pokud náhle unikne horká voda nebo horká pára pod
tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
Stanici Servitec je nutné podrobit údržbě jednou za rok, minimálně však jednou
za 16 000 intervalů odplyňování.
Upozornění!
Kratší intervaly údržby jsou vyžadovány v případě, že při standardním
nastavení intervalového odplyňování 8 cyklů odplyňování a přestávky
12 h byly překročeny následující doby trvalého odplyňování:
• Trvalé odplyňování cca 14 dní
nebo
• Trvalé odplyňování 7 dní + 1 rok intervalové odplyňování
u standardního nastavení.
Intervaly údržby závisí na provozních podmínkách a dobách odplyňování.
Údržba prováděná ročně se po uplynutí nastavené provozní doby zobrazí na
displeji. Hlášení „údržba dop.“, se potvrdí tlačítkem „Quit“.
Upozornění!
Údržbářské práce nechte provádět jen kvalifikovanými pracovníky nebo
zákaznickou službou společnosti Reflex a nechte je toto potvrdit.
Plán údržby zahrnuje souhrn pravidelných činností prováděných v rámci údržby.
▲ = kontrola, ■ = údržba, ● = čištění
Zkontrolujte těsnost, viz kapitola 9.1 "Vnější
kontrola těsnosti" na stránce 211.
• čerpadlo „PU“
• šroubová spojení přípojek
• odplyňovací ventil „DV“
Funkční kontrola vakua.
– viz kapitola 7.6 "Vakuový test" na
stránce 205
Vyčistěte lapač nečistot.
– viz kapitola 9.2 "Vyčistit lapač
nečistot" na stránce 211
Závisí na
provozních
podmínkách
Zkontrolujte seřizovací hodnoty řízení.
Funkční kontrola.
• Odplynění soustavy „SE“
• Odplynění napájení „NE“
viz kapitola 9.3 "Vyčistit lapač
nečistot" na stránce 211
Při provozu se směsí vody a glykolu
• Kontrola poměru směšování.
• Je-li to nutné, proveďte úpravu podle
údajů výrobce.
9.1 Vnější kontrola těsnosti
Zkontrolujte těsnost následujících dílů zařízení Servitec:
• čerpadlo
• šroubová spojení
• odplyňovací ventily
Postupujte následovně:
• Utěsněte trhlinky na přípojkách nebo případně přípojky vyměňte.
• Utěsněte netěsná šroubová spojení nebo je případně vyměňte.

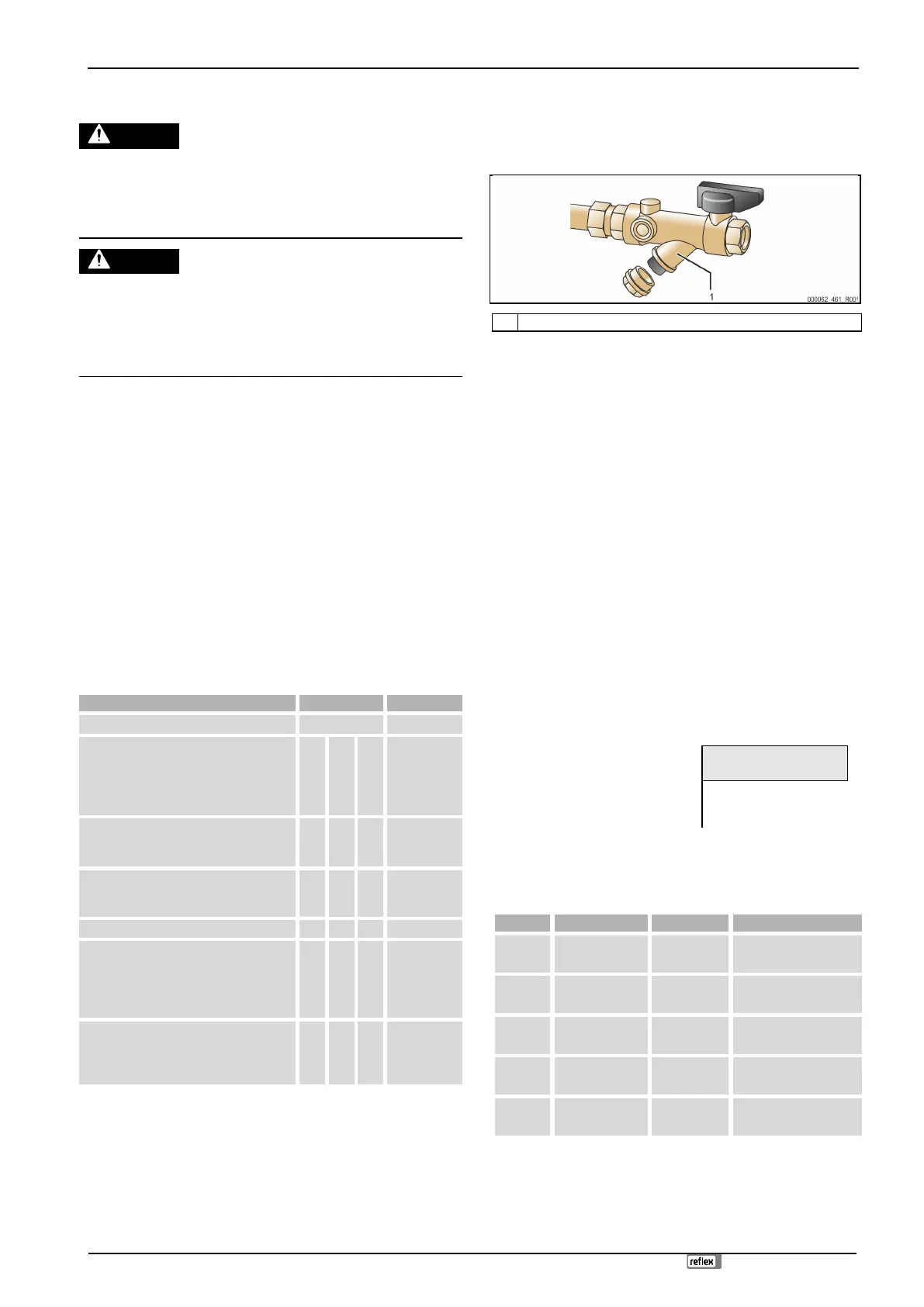

9.2 Vyčistit lapač nečistot
Nejpozději po uplynutí doby trvalého odplyňování musí být vyčištěn lapač
nečistot „ST“ v odplyňovacím vedení „DC“. Nutná je kontrola lapačů nečistot také
po procesu plnění nebo po delším provozu.
1. Stiskněte tlačítko „Stop“ ovládacího panelu řízení.
– Stanice Servitec je bez funkce a čerpadlo „PU“ se vypne.
2. Zavřete kulový kohout před lapačem nečistot „ST“ (1).
3. Pomalu otáčejte krytem s vložkou lapače nečistot, aby se snížil zbytkový
tlak v daném kousku potrubí.
4. Vytáhněte síto z krytu a vypláchněte jej pod čistou vodou. Vykartáčujte jej
pomocí měkkého kartáče.
5. Síto znovu nasaďte do krytu, zkontrolujte případné poškození těsnění,
našroubujte jej opět do krytu lapače nečistot „ST“ (1).
6. Otevřete opět kulový kohout před lapačem nečistot „ST“ (1).
7. Stiskněte tlačítko „Auto“ ovládacího panelu řízení.
– Stanice Servitec se zapne a čerpadlo „PU“ je v provozu.
Upozornění!
Vyčistěte další instalované lapače nečistot (například ve fillsetu).
9.3 Kontrola odplynění systému / odplynění napájení
Postupně zkontrolujte odplynění systému „SE“ a odplynění napájení „NE“.
Stiskněte na řízení tlačítko „Ručně“ pro ruční provoz. Automatická LED
ovládacího panelu bliká jako vizuální signál pro ruční provoz. V ručním provozu
se zapne nebo vypne odplynění systému „SE“ a odplynění napájení „NE“.
Najede se vždy alespoň 10 cyklů v režimu „SE“ a “NE“. Plyn musí být vyřazen
dříve, než začne příští cyklus. Poté zkontrolujte následující podmínky:
• U studené vody se na vakuometru „PI“ musí nastavit hodnota cca -1 bar.
• Na displeji řízení se nesmí objevit hlášení „Nedostatek vody“.
Po celkové kontrole přístroj nastavte zpět do automatického provozu.
• Tlačítka „Přepnout dopředu / zpět“
– Výběr „NE„ nebo „SE“.
• Tlačítko „Automatika“
– Návrat do automatického
provozu.
* Blikající režim „NE▼“
nebo „SE▲“ je
aktivován
9.4 Osvědčení o údržbě
Údržbářské práce byly provedeny dle montážního, provozního návodu a návodu
k údržbě společnosti Reflex.
9.5 Kontrola
9.5.1 Montážní prvky s tlakem
Je nutno respektovat příslušné národní předpisy pro provoz tlakových zařízení.
Před kontrolou tlakových dílů je nutno je odpojit od tlaku (viz demontáž).
