vakuum - ostřikovací odplyňování — 24.04.2020 - Rev. A
Poškození přístroje chodem čerpadla
Při spuštění čerpadla může docházet k věcným škodám na čerpadle, pokud
motor čerpadla u kola ventilátoru roztáčíte pomocí šroubováku.
• Odpojte čerpadlo od napětí předtím, než utáhnete motor čerpadla na kole
ventilátoru šroubovákem.

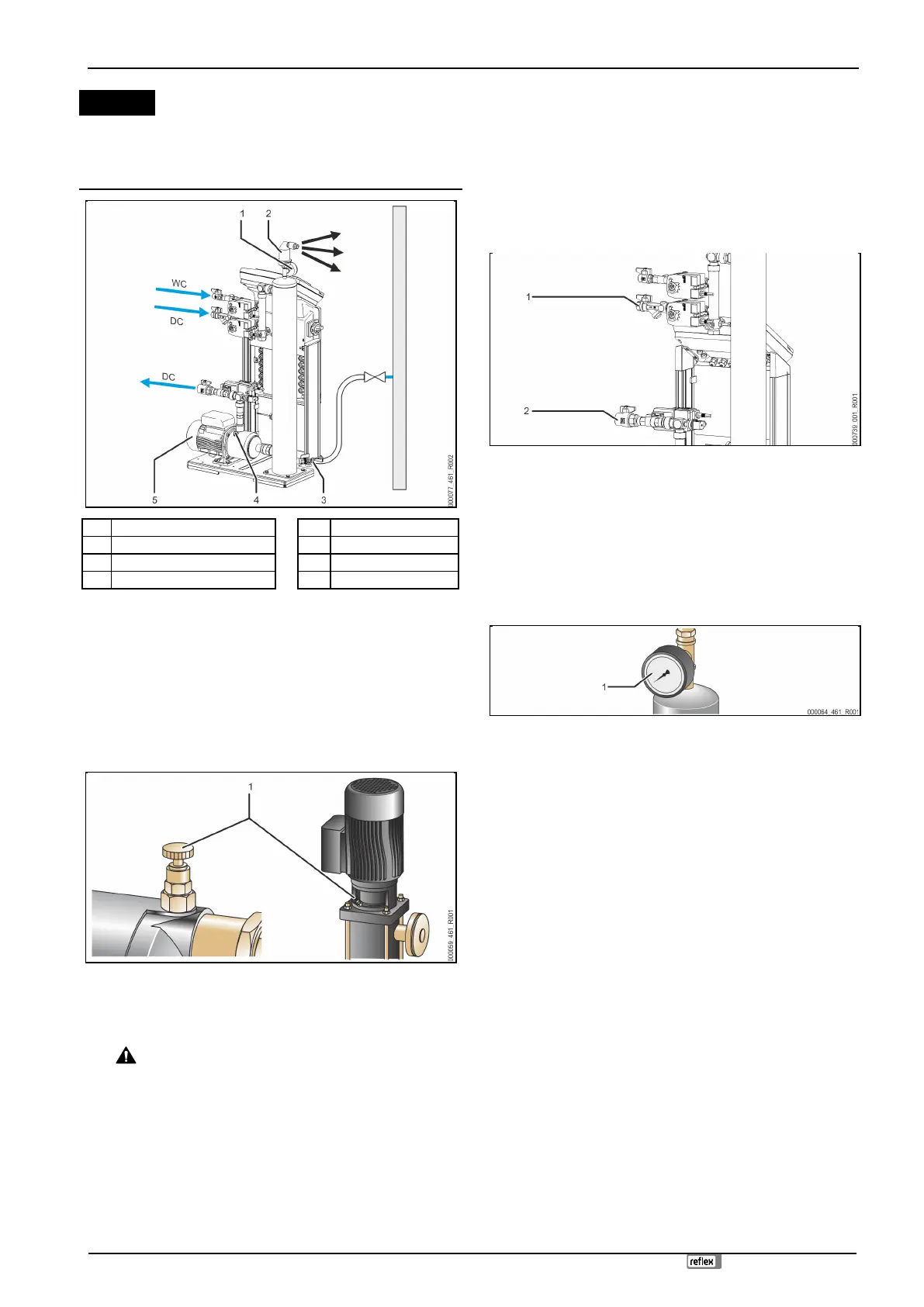

Plnicí a výpustný kohoutek „FD“
1. Napusťte do stanice Servitec ze soustavy vodu.
– Po otevření kulových kohoutů „DC“ se vakuová rozprašovací trubka
při dostatečném množství vody v soustavě samostatně napustí.
2. Volitelné
– Naplňte stanici Servitec vodou prostřednictvím plnicího
a výpustného kohoutku (3).
– Připojte hadici na plnicím a výpustném kohoutku (3) rozprašovací
trubky vakua „VT“.
3. Naplňte rozprašovací trubku vakua vodou.
– Vzduch uniká přes odplyňovací ventil (2) a tlak vody lze přečíst na
vakuometru (1).
Odvzdušněte čerpadlo:
4. Otáčejte odvzdušňovacím šroubem (1), dokud uniká vzduch, respektive
směs vody a vzduchu.
5. V případě potřeby utáhněte čerpadlo pomocí šroubováku na ventilátoru
motoru čerpadla.
UPOZORNĚNÍ – Nebezpečí poranění rozběhem čerpadla! Poranění
ruky způsobené rozběhem čerpadla. Odpojte čerpadlo od napětí předtím,
než utáhnete motor čerpadla na kole ventilátoru šroubovákem.
POZOR – Poškození přístroje. Poškození čerpadla způsobené jeho
spuštěním. Odpojte čerpadlo od napětí předtím, než utáhnete motor
čerpadla na kole ventilátoru šroubovákem.
– Směs vody a vzduchu bude z čerpadla odstraněna.
6. Dokud ještě uniká voda, znovu utáhněte odvzdušňovací šroub.
7. Zavřete plnicí a výpustný kohoutek.
Plnění a odvzdušňování je ukončeno.
Upozornění!
Čerpadlo „PU“ se nesmí při plnění stanice Servitec vodou zapínat.
Upozornění!
Odvzdušňovací šroub nesmí být zcela vytočen. Počkejte, dokud se voda
bez obsahu vzduchu nevypustí. Proces odvzdušnění se musí zopakovat,
dokud není čerpadlo „PU“ zcela odvzdušněno.
7.6 Vakuový test
Pro zaručení funkce přístroje proveďte vakuový test svědomitě.
1 Zavřete kulový kohout (1) s lapačem nečistot od přívodu „DC“
k rozprašovací trubce. Druhý kulový kohout (2) v přívodu od čerpadla „DC“
k zařízení zůstává otevřený.
2 Vytvořte vakuum v ručním provozu řízení.
• Stiskněte tlačítko „ručně“ na ovládacím panelu řízení.
• Přepínacím tlačítkem „Zpět“ zvolte na ovládacím panelu odplynění
systému „SE“.
– Po časově prodlevě 50 sekund se rozběhne čerpadlo.
3 Po 10 sekundách běhu čerpadla vypněte odplynění systému „SE“
přepínacím tlačítkem „Zpět“.
• Zapište si zobrazený podtlak z vakuometru.
4 Sledujte vakuometr „PI“ (1) po dobu cca 10 minut. Tlak se nesmí změnit.
Pokud tlak vzroste, zkontrolujte těsnost stanice Servitec.
• Zkontrolujte těsnost veškerých šroubových spojení na rozprašovací
trubce vakua „VT“.
• Zkontrolujte těsnost odvzdušňovacího šroubu od čerpadla „PU“.
• Zkontrolujte těsnost odplyňovacího ventilu „DV“ od rozprašovací
trubky vakua „VT“.
Upozornění!
Opakujte kroky 2 až 4, dokud nedochází k dalšímu vzrůstání tlaku.
5 V případě úspěšného vakuového testu otevřete kulový kohout s lapačem
nečistot.
6 Objeví-li se na displeji řízení chybové hlášení „nedostatek vody“, potvrďte
chybové hlášení tlačítkem „Quit“.
Vakuový test je ukončen.
Upozornění!
Dosažitelný podtlak odpovídá sytícímu tlaku při dané teplotě vody.
• Při 10 °C je dosažitelný podtlak cca -1 bar.
7.7 Naplňte systém zařízení vodou pomocí přístroje
V zařízeních s obsahem vody menším než 3 000 litrů a regulací tlaku
s membránovými tlakovými expanzními nádobami lze stanici Servitec využít
k naplnění odplyněné vody. To snižuje obsah kyslíku a obsah volných plynů po
spuštění.
Nastavte řízení na následující pracovní režimy:
• Automatické napájení „Magcontrol“, viz kapitola8.2.1 "Zákaznické menu"
na stránce 208.
• Ruční provoz, viz kapitola 8.1.2 "Ruční provoz" na stránce 208.
– Režim odplyňování, napájecí odplyňování „NE“.
