Montagem
374 Português
Sistema de desgaseificação por atomização em vácuo 18.12.2019 - Rev. A

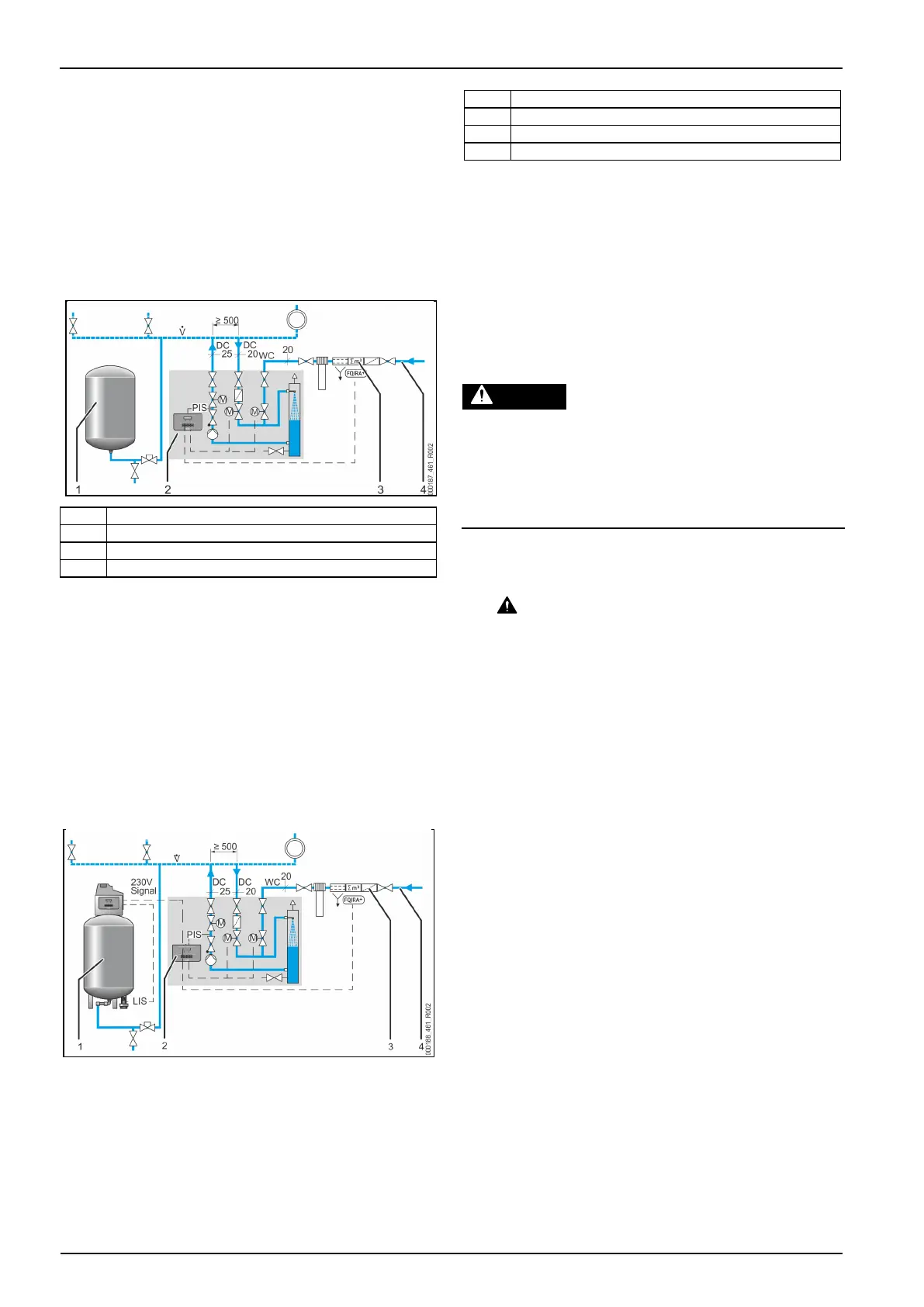

6.4 Variantes de comutão e de realimentação
A variante de realimentação é selecionada no comando do aparelho no menu
Cliente, 7.8 nodaļu "Parametrizar o comando no menu do cliente" 378 lpp.
As seguintes variantes de realimentação são selecionáveis no menu Cliente:
Realimentação dependente da pressão "Magcontrol".
Sistema da instalação com um depósito de expansão sob pressão de
membrana.
Realimentação dependente do nível "Levelcontrol".
Sistema da instalação com uma estação de pressurização.
6.4.1 Realimentação dependente da pressão Magcontrol
Representação exemplificativa de uma instalação de várias caldeiras com
separador hidráulico e vaso de expansão com membrana "MAG".
1
Vaso de expansão "MAG"
2
Servitec
3
Equipamento opcional 4.5 nodaļu "Equipamento opcional" 371 lpp
4
Tubagem de realimentação "WC"
Na unidade de comando da Servitec é ajustado o modo de operação
"Magcontrol" no menu Cliente. Este modo de operação aplica-se em instalações
com vaso de expansão com membrana. A realimentação é dependente da
pressão. O sensor de pressão "PIS" necessário para o efeito está integrado na
Servitec. As ligações das tubagens de desgaseificação "DC" são estabelecidas
perto do vaso de expansão com membrana. Isso permite uma monitorização
exata da pressão para uma realimentação adaptada às necessidades.

Nota!
Conectar as tubagens de desgaseificação no lado de retorno da
instalação, a montante do separador hidráulico. Desse modo, é
observado o intervalo de temperaturas admissível de 0 °C - 90 °C.
6.4.2 Realimentação dependente do nível Levelcontrol
Representação exemplificativa de uma instalação de várias caldeiras com adição
no fluxo de retorno e estação de pressurização comandada por compressor.
1
Estação de pressurização
2
Servitec
3
Equipamento opcional 4.5 nodaļu "Equipamento opcional" 371 lpp
4
Tubagem de realimentação "WC"
Na unidade de comando da Servitec é ajustado o modo de operação
"Levelcontrol" no menu Cliente. Este modo de operação aplica-se em instalações
com estações de pressurização e permite um modo de funcionamento elástico
com uma pressão constante.
A realimentação de água adaptada às necessidades ocorre acima do nível de
água medido no vaso de expansão da estação de pressurização. O nível de água
é determinado por meio da caixa de medição da preso "LIS" e transmitido à
unidade de comando da estação de pressurização. Esta emite um sinal de 230 V à
unidade de comando da Servitec se o nível de água for demasiado baixo. A
realimentação de água ocorre de forma controlada com monitorização do tempo
de realimentação e dos ciclos de realimentação através da tubagem de
realimentação "WC".
6.5 Ligação elétrica
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
Assegurar que a instalação onde o aparelho vai ser montado está desligada
da corrente.
Assegurar que a instalação não possa voltar a ser ligada por terceiros.
Assegurar que os trabalhos de montagem na ligação elétrica do aparelho
sejam realizados exclusivamente por um eletricista e de acordo com as
regras eletrotécnicas.
As descrições a seguiro aplicáveis às instalações padrão e limitam-se às
ligações necessárias da responsabilidade do cliente.
1. Desligar a instalação da corrente e bloqu-la para não voltar a ser ligada.
2. Remover a cobertura.
PERIGO Lesões fatais causadas por choque elétrico. Em certas partes
da placa de circuitos do aparelho pode estar presente uma tensão de 230
V, mesmo depois de desligar a ficha da corrente. Antes de remover as
coberturas, desligar a unidade de comando do aparelho completamente
da corrente. Certificar-se de que a placa de circuitos não está sob tensão.
3. Instalar um bucim adequado para o cabo correspondente. Por exemplo,
M16 ou M20.
4. Passar todos os cabos que vão ser instalados através do bucim.
5. Ligar todos os cabos de acordo com o esquema de terminais, .
Ter em atenção a potência de ligação do aparelho para instalar a
proteção por fusível no local, 5 nodaļu "Dados técnicos" 371 lpp.
6. Montar a cobertura.
7. Ligar a ficha à corrente 230 V.
8. Ligar a instalação.
A ligação elétrica está concluída.
