Perturbation de la
tension analogique
du capteur
Court-circuit de la tension du capteur.
Contrôler le câblage au niveau des entrées
analogiques (pression / conductivité).
Court-circuit de la tension du capteur.
Contrôler le câblage du robinet à boisseau
sphérique motorisé à 2 voies.
Danger de brûlures au niveau des surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
• Attendez le refroidissement des surfaces chaudes ou portez des gants de
protection.
• L’exploitant doit apposer des panneaux d’avertissement correspondants à
proximité de l’appareil.
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d’entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d’eau ou
de vapeur chaudes sous pression.
• Assurez-vous que le montage, le démontage et les travaux d'entretien sont
conformes.
• Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
Procéder une fois par an à la maintenance du « Servitec », cependant au plus tard
après 16 000 intervalles de dégazage.
Remarque !
Des intervalles de maintenance plus courts sont requis en cas de
dépassement des temps suivants pour le dégazage continu avec le
réglage par défaut pour le dégazage intermittent de 8 cycles de
dégazage et de 12 h de pause :
• Durée du dégazage continu d’environ 14 jours
ou
• Durée du dégazage continu de 7 jours + 1 an de dégazage
intermittent avec le réglage par défaut.
Les intervalles de maintenance dépendent des conditions d’exploitation et des
durées de dégazage.
La maintenance à réaliser tous les ans est affichée sur l’écran après écoulement
de la durée de service définie. Le message « Maintenance recomm. » s’acquitte à
l’aide de la touche « Quit ».
Remarque !
Confiez uniquement les travaux de maintenance au personnel spécialisé
ou au service après-vente du fabricant Reflex et demandez-leur de
confirmer la réalisation des travaux.
Le calendrier de maintenance est un récapitulatif des activités qui doivent être
régulièrement effectuées dans le cadre de la maintenance.
▲ = Contrôle, ■ = Maintenance, ● =
Nettoyage
Contrôler l’étanchéité, voir le
chapitre 9.1 "Contrôle d'étanchéité
extérieur" à la page 58.
• Pompe « PU »
• Raccords vissés des raccords
• Soupape de dégazage « DV »
Contrôle de fonctionnement du vide.
– voir le chapitre 7.6 "Test du vide"
à la page 52
Nettoyer le collecteur d’impuretés.
– voir le chapitre 9.2 "Nettoyage du
collecteur d’impuretés" à la
page 58
En fonction des
conditions
d’exploitation
Contrôler les valeurs de consigne de
l’unité de commande.
Contrôle du fonctionnement.
• Dégazage du système « SE »
• Dégazage de réalimentation
« NE »
voir le chapitre 9.3 "Contrôle du
dégazage du système / dégazage
de réalimentation" à la page 59
En cas de fonctionnement avec des
mélanges eau-glycol
• Contrôle du rapport de mélange.
• Si nécessaire, adaptation selon
les indications du fabricant.
9.1 Contrôle d'étanchéité extérieur
Contrôlez l’étanchéité des composants suivants du Servitec :
• Pompe
• Raccords vissés
• Soupapes de dégazage
Procédez comme suit :
• Étancher les fuites au niveau des raccords ou remplacer les raccords si
nécessaire.
• Étancher les raccords vissés ou remplacer si nécessaire.
9.2 Nettoyage du collecteur d’impuretés
Au plus tard après écoulement de la durée de dégazage continu, le collecteur
d’impuretés « ST » doit être nettoyé dans la conduite de dégazage « DC ». Le
collecteur d’impuretés doit également être contrôlé après la procédure de
remplissage et après une exploitation prolongée.

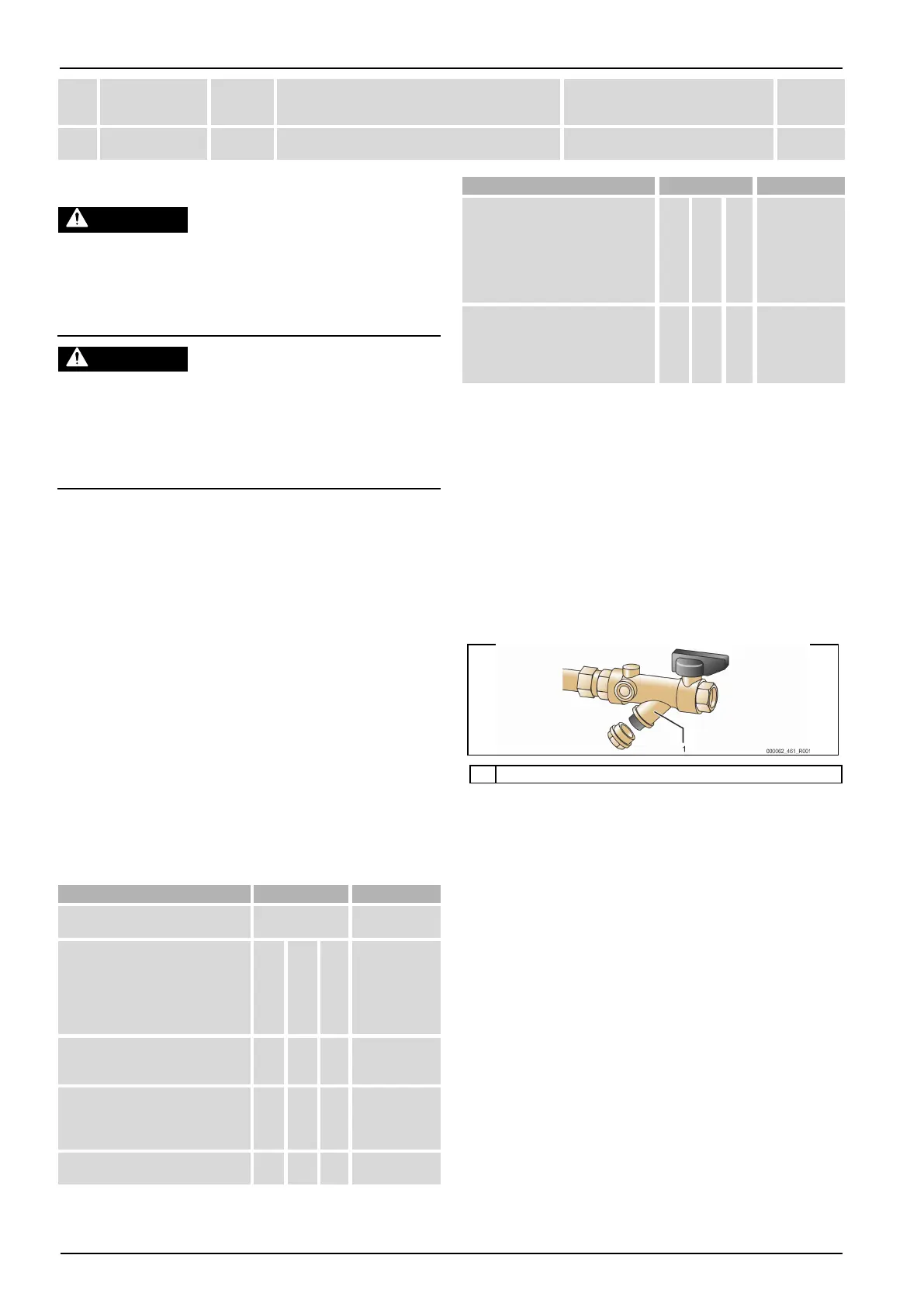

Collecteur d’impuretés « ST »
1. Appuyez sur la touche « Stop » sur le panneau de commande de l’unité de
commande.
– Le Servitec est sans fonction et la pompe « PU » désactivée.
2. Fermez le robinet à boisseau sphérique en amont du collecteur
d’impuretés « ST » (1).
3. Dévissez lentement le capuchon avec l’insert du collecteur d’impuretés sur
le collecteur d’impuretés afin que la pression résiduelle soit évacuée du
morceau de tuyau.
4. Sortez le crible du capuchon et rincez-le sous l’eau claire. Brossez-le à l’aide
d’une brosse souple.
5. Remettez en place le crible dans le capuchon, assurez-vous que le joint
n’est pas endommagé, vissez-le ensuite à nouveau dans le boîtier du
collecteur d’impuretés « ST » (1).
6. Rouvrez le robinet à boisseau sphérique en amont du collecteur
d’impuretés « ST » (1).
7. Appuyez sur la touche « Auto » sur le panneau de commande.
– Le Servitec est allumé et la pompe « PU » en service.
Remarque !
Nettoyez les autres collecteurs d’impuretés installés (par exemple dans
le « Fillset »).
