Reflex Servitec 60 Original Operating Manual

Монтаж
Вакуумный деаэратор — 24.04.2020 - Rev. A
Русский — 181

Указание!
При расчете минимального рабочего давления «P
0
» учитывайте
возможную разность высот «h
st
» между расширительным
резервуаром и устройством.
6.3.3 Гидравлическое присоединение
6.3.3.1 Деаэрационная линия к системе
Для работы Servitec требуются две линии деаэрации «DC» к системе. Одна
линия – для газонасыщенной воды, поступающей от системы; другая линия
– для деаэрированной воды, возвращаемой в систему. Для обеих
деаэрационных линий на заводе-производителе монтируются запорные
арматуры на Servitec. Подключение деаэрационных линий должно
осуществляться в основном потоке системы.

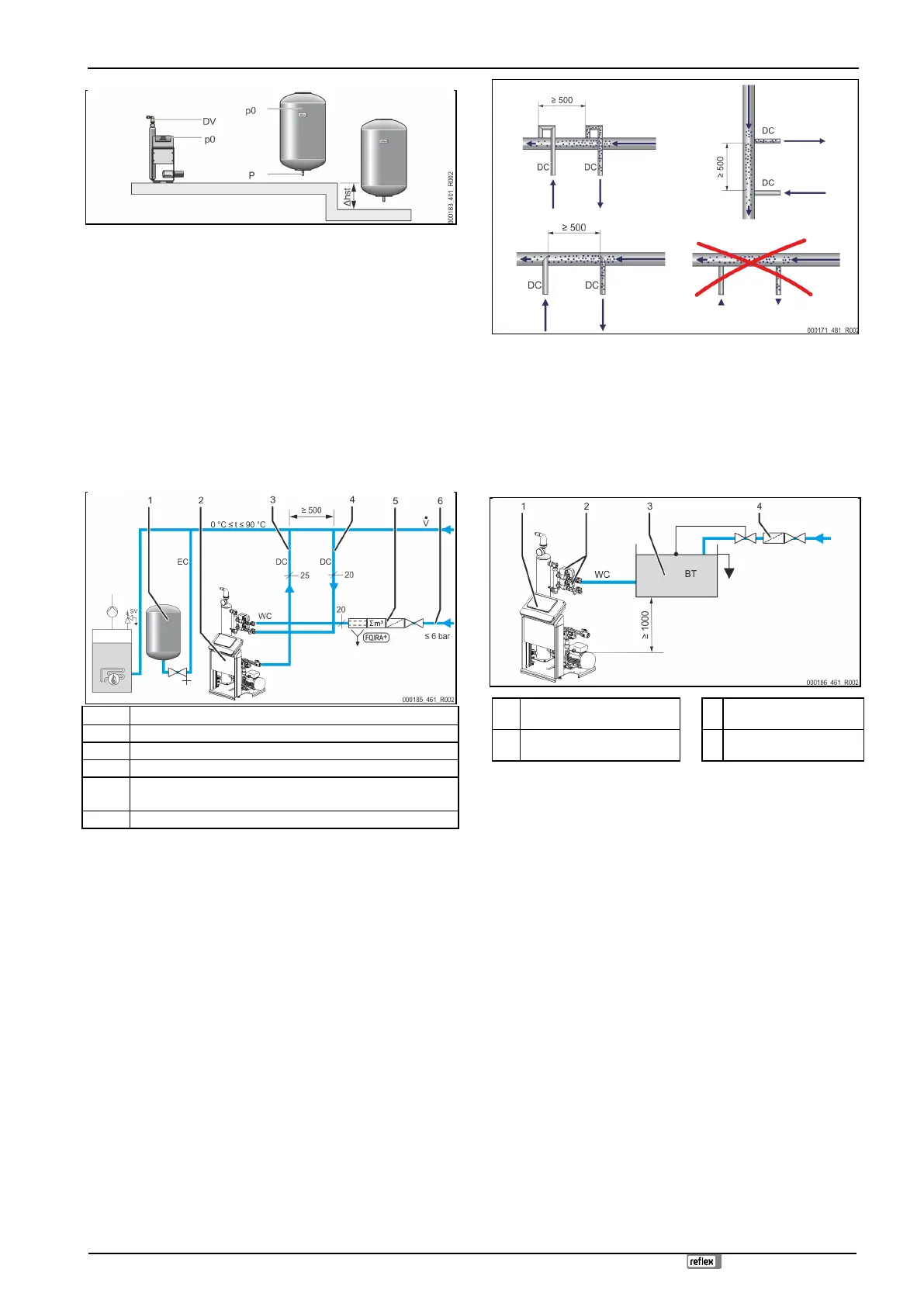

Servitec в отопительной системе, компенсация давления с
мембранным расширительным резервуаром «MAG»
1
Расширительный резервуар
2
Servitec
3
Линия деаэрации «DC» (деаэрированная вода)
4
Линия деаэрации «DC» (газонасыщенная вода)
5
Опциональное оснащение см. главу 4.5 "Опциональное
оснащение" стр. 179
6
Линия подпитки «WC»
Монтаж деаэрационных линий осуществляется вблизи точки интеграции
расширительной линии «EC». Это необходимо для обеспечения
стабильности давлений.
Если Servitec работает с подпиткой водой по давлению, то монтаж должен
осуществляться вблизи мембранного расширительного резервуара «MAG».
Это делается для обеспечения контроля давления мембранного
расширительного резервуара. В системе управления должен быть выбран
режим «Magcontrol».

Указание!
Для вариантов монтажа с гидравлическими переходниками и
подмешиванием в возвратной магистрали учитывать интеграцию в
основном потоке «V».
– Варианты монтажа и подпитки, см. главу 6.4 "Варианты
коммутации и подпитки" стр. 181.
Монтаж деаэрационной линии «DC»
Подключение деаэрационных линий «DC» осуществляется согласно
показанной ниже схеме.
• Следует избегать попадания крупных загрязнений и, тем самым,
перегрузки грязеуловителя «ST» устройства Servitec.
• Подключить деаэрационную линию для газонасыщенной воды перед
линией для деаэрированной воды в направлении потока системы.
• Температура воды должна находиться в диапазоне > 0 °C - 90 °C. По
этой причине в системах отопления предпочтительной является
возвратная сторона. Эффективность деаэрации при этом не зависит
от рабочей температуры.
6.3.3.2 Линия подпитки
1
Servitec
3
Сетевой разделительный
резервуар «BT»
2
2-ходовой моторизованный
шаровой кран «WV»
4
Грязеуловитель «ST»
В случае подпитки водой через сетевой разделительный резервуар «BT»
его нижняя кромка должна располагаться как минимум на 1000 мм выше
насоса «PU».
Различные варианты подпитки Reflex, см. главу 6.4 "Варианты
коммутации и подпитки" стр. 181.
Если к устройству не подключается система автоматической подпитки
водой, закройте присоединение линии подпитки «WC» заглушкой R ½ и
переведите установку в режим эксплуатации «Levelcontrol».
При внешней подпитке водой должны соблюдаться следующие условия:
• Перед 2-ходовым моторизованным краном «ST» (вблизи него)
необходимо установить как минимум один грязеуловитель «ST» с
размером ячейки ≤ 0,25 мм или использовать Fillset.

Указание!
При использовании внешней подпитки системы необходимо
убедиться, что расхождения в рабочих параметрах не приведут к
нарушению работы Servitec.

Указание!
Если статическое давление превышает 6 бар, в линии подпитки
«WC» должен быть смонтирован редуктор давления.
6.4 Варианты коммутации и подпитки
В пользовательском меню системы управления устройства настраивается
вариант подпитки, см. главу 7.8 "Настройка системы управления в
пользовательском меню" стр. 186.
Следующие варианты подпитки доступны в пользовательском меню:
• Подпитка по давлению «Magcontrol».
– В системе с мембранным расширительным резервуаром.
• Подпитка по уровню «Levelcontrol».
– В системе со станцией компенсации давления.
