3.6 Restfarer
Dette apparatet er byttet etter nåværende tekniske standarder. Likevel kan
restfarer aldri utelukkes.
FORSIKTIG
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på huden.
• Bruk vernehansker.
• Plasser egnede varselhenvisninger i nærheten av apparatet.
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
• Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
• Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
ADVARSEL
Fare for personskader på grunn av høy vekt
Apparatene har en høy vekt. Dette medfører fare for personskader og ulykker.
• Til transport og montering må det benyttes egnet løfteutstyr.
FORSIKTIG
Fare for personskader ved kontakt med glykolholdig vann
I anlegg for kjølekretsløp kan kontakt med glykolholdig vann føre til irritasjon av
huden og øynene.
• Bruk egnet personlig verneutstyr (for eksempel beskyttelsesklær,
beskyttelseshansker og beskyttelsesbriller).
4 Apparatbeskrivelse
Servitec er en avgassings- og ettermatingsstasjon. Hovedbruksområdene er
varme- og kjølekretsløp samt anlegg hvor driftsforstyrrelser på grunn av frigjorte
eller frie gasser må unngås. Servitec gir følgende sikkerhet:
• Ingen direkte innsuging av luft på grunn av kontroll av trykkholdingen
med automatisk ettermating.
• Ingen sirkulasjonsproblemer på grunn av fri luftlommer i kretsløpvannet.
• Reduksjon av korrosjonsskaden på grunn av oksygenuttrekk fra fylle- og
ettermatingsvannet.

Merk!
Drift og funksjon ved høye anleggstemperaturer (>70 °C):
Mediets kokepunkt reduseres på grunn av det genererte vakuumet.
Denne egenskapen gjør at mediet i vakuum-sprøyterøret forandrer
volum. Når mediet koker, øker trykket. Dette motvirker vakuumet
generert i sprøyterøret. På grunn av denne egenskapen skifter
avgassingsformen fra vakuum-avgassing til termisk avgassing. Når
mediet koker, er gassenes løselighet tilnærmet null. En økning av
transportmengden i pumpen (ved temperaturer >70 °C) fører ikke
automatisk til en økning av vakuumet.

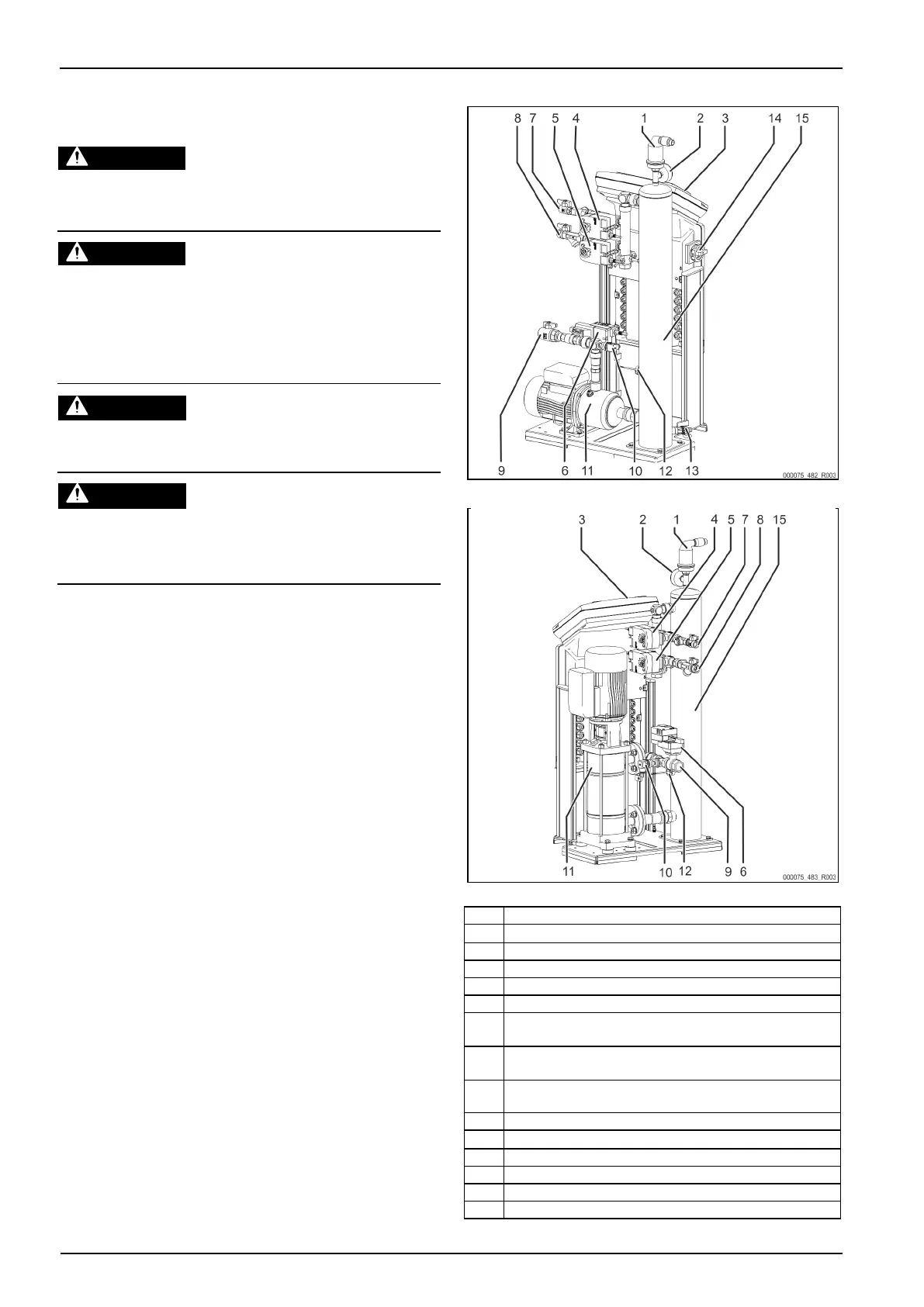

4.1 Oversiktsvisning
Servitec 35 – 60
Servitec 75 – 95
1
Avgassingsventil "DV"
2
Vakuummåler "PI"
3
Control Touch-styring
4
2-veis-motorkuleventil "CD" foran vakuum-sprøyterøret
5
2-veis-motorkuleventil "WV" foran vakuum-sprøyterøret
6
Reguleringskuleventil "PV" etter pumpen "PU"
7
Tilkobling "WC" for ettermatingen
• Inngang for gassrikt vann fra ettermatingen
8
Tilkobling "DC" for avgassingen
• Inngang for gassrikt vann fra anlegget
9
Tilkobling "DC" for avgassingen
• Utgang for det avgassede vannet
10
Trykkbryter "PIS"
11
Pumpe "PU"
12
Vannmangelbryter
13
Fylle- og tømmekran "FD"
14
Hovedbryter
15
Vakuum-sprøyterør "VT"
