Reflex Servitec 60 Original Operating Manual

Prvotné uvedenie do prevádzky
166 — Slovensky
Vákuové postrekovacie odplyňovanie — 24.04.2020 - Rev. A
8. Zmeňte za sebou blikajúce zobrazenia pre
„Deň“, „Mesiac“, „Rok“.
Dátum sa uloží pri výskyte chyby v pamäti chýb.
Dátum:
9. V indikačnom riadku zvoliť a potvrdiť s
„OK“:
Spúšťaciu rutinu
ukončiť?
áno:
Spúšťacia rutina sa ukončí. Servitec
prechádza automaticky do zastavovacej
prevádzky.
nie:
Spúšťacia rutina sa spúšťa opätovne.
Zobrazenie tlaku sa objaví len v režime
„Magcontrol“.
2.0 bar
STOP

Upozornenie!
Nachádzate sa v zastavovacej prevádzke. Prosím neprechádzajte po
zadaní parametrov zo spúšťacej rutiny do automatickej prevádzky.

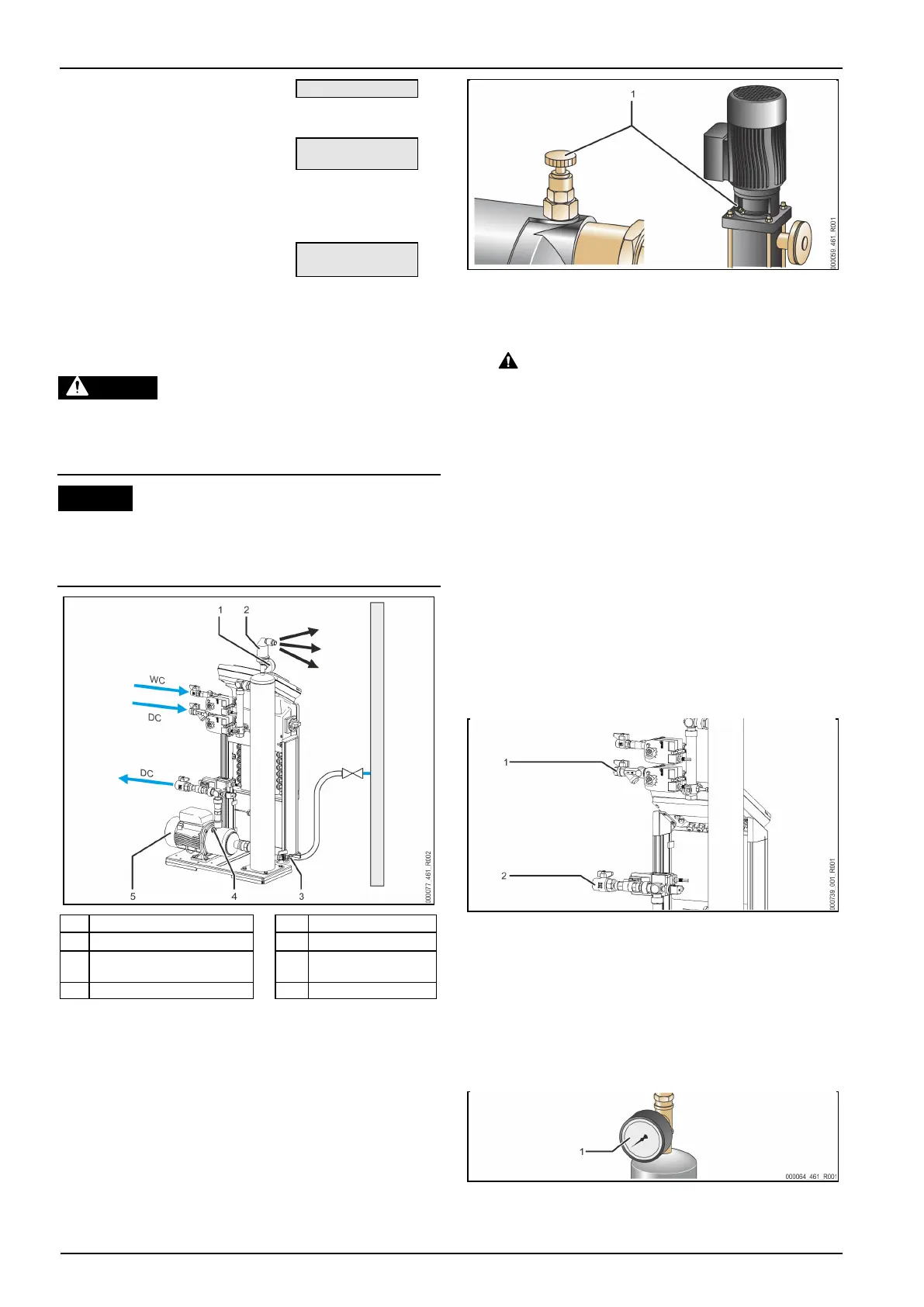

7.5 Pr ístroj naplniť s vodou a odvzdušniť
POZOR
Nebezpečenstvo poranenia v dôsledku nábehu čerpadla
Pri nábehu čerpadla môžu vznikať poranenia na ruke, keď priskrutkujete motor
čerpadla na kolese ventilátora so skrutkovačom.
• Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese
ventilátora priskrutkujete so skrutkovačom.
POZOR
Škody na prístrojoch v dôsledku nábehu čerpadla
Pri nábehu čerpadla môžu vznikať vecné škody na čerpadle, keď priskrutkujete
motor čerpadla na kolese ventilátora so skrutkovačom.
• Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese ventilátora
priskrutkujete so skrutkovačom.
1
Vákuometer „PI“
5
Čerpadlo „PU“
2
Odplyňovací ventil „DV“
WC
Dopĺňacie potrubie
3
Plniaci a vyprázdňovací kohúť
"FD"
DC
Odplyňovacie potrubia
4
Odvzdušňovacia skrutka „AV“
1. Plňte Servitec cez systém zariadení.
• Po otvorení guľových kohútov "DC" sa plní vákuové rozprašovacie
potrubie pri dostatočnej zásobe vody systému zariadení samočinne.
2. Voliteľne
– Naplňte Servitec s vodou cez plniaci a vyprázdňovací kohút (3).
- Pripojte hadicu na plniaci a vyprázdňovací kohút (3) vákuového
rozprašovacieho potrubia „VT“.
3. Naplňte vákuové rozprašovacie potrubie s vodou.
– Vzduch uniká cez odplyňovací ventil (2) a tlak vody je odčítateľný na
vákuometri (1).
Odvzdušnite čerpadlo :
4. Otáčajte odvzdušňovaciu skrutku (1) tak veľmi až je voľný vzduch,
prípadne uniká zmes voda-vzduch.
5. Zatočte v prípade potreby čerpadlo so skrutkovačom na stupeň vetrania
motora čerpadla.
POZOR – Nebezpečenstvo poranenia v dôsledku nábehu čerpadla!
Poranenia na ruke vplyvom nábehu čerpadla. Zapnite čerpadlo bez napätia
skôr, než motor čerpadla na kolese ventilátora priskrutkujete so
skrutkovačom.
POZOR - škody na prístrojoch. Vecné škody na čerpadle vplyvom nábehu
čerpadla. Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese
ventilátora priskrutkujete so skrutkovačom.
– Zmes voda-vzduch budú z čerpadla odstránené.
6. Zatočte znovu odvzdušňovaciu skrutku, keď uniká už len voda.
7. Zatvorte plniaci a vyprázdňovací kohút.
Plnenie a odvzdušnenie je ukončené.

Upozornenie!
Čerpadlo „PU“ nesmie byť zapnuté pri plnení Servitec s vodou.

Upozornenie!
Odvzdušňovacia skrutka by sa nemala celkom vyskrutkovať. Vyčkajte tak
dlho až uniká voda bez vzduchu. Proces odvzdušnenia sa musí opakovať,
kým nie je čerpadlo „PU“ úplne odvzdušnené.
7.6 Vákuový test
Preveďte vákuový test, aby sa zabezpečila funkcia Servitec.
1 Zatvorte guľový kohút (1) so zachytávačom nečistôt od prívodného
potrubia „DC“ k rozprašovaciemu potrubiu. Druhý guľový kohút (2) v
prívodnom potrubí od čerpadla „DC“ k zariadeniu zostáva otvorený.
2 Vytvorte vákuum v manuálnej prevádzke riadenia.
• Stlačte tlačidlo „Manuálna“ na obslužnom paneli riadenia.
• Zvoľte s tlačidlom prechodu „naspäť“ na ovládacom paneli
systémového odplyňovania „SE“.
– Po časovom oneskorení 50 sekúnd nabehne čerpadlo.
3 Vypnite po 10 sekundách chod čerpadla systémového odplyňovania „SE“ s
tlačidlom prechodu „naspäť“.
• Poznamenajte si zobrazený podtlak z vákuometra.
