Upozornění!
Při zapojovacích variantách s hydraulickým máčením a přísadami ve
zpětném chodu respektujte napojení v hlavním objemovém proudu „V“.
– Varianty zapojení a napájení, viz kapitola 6.4 "Varianty zapojení a
napájení" na stránce 201.

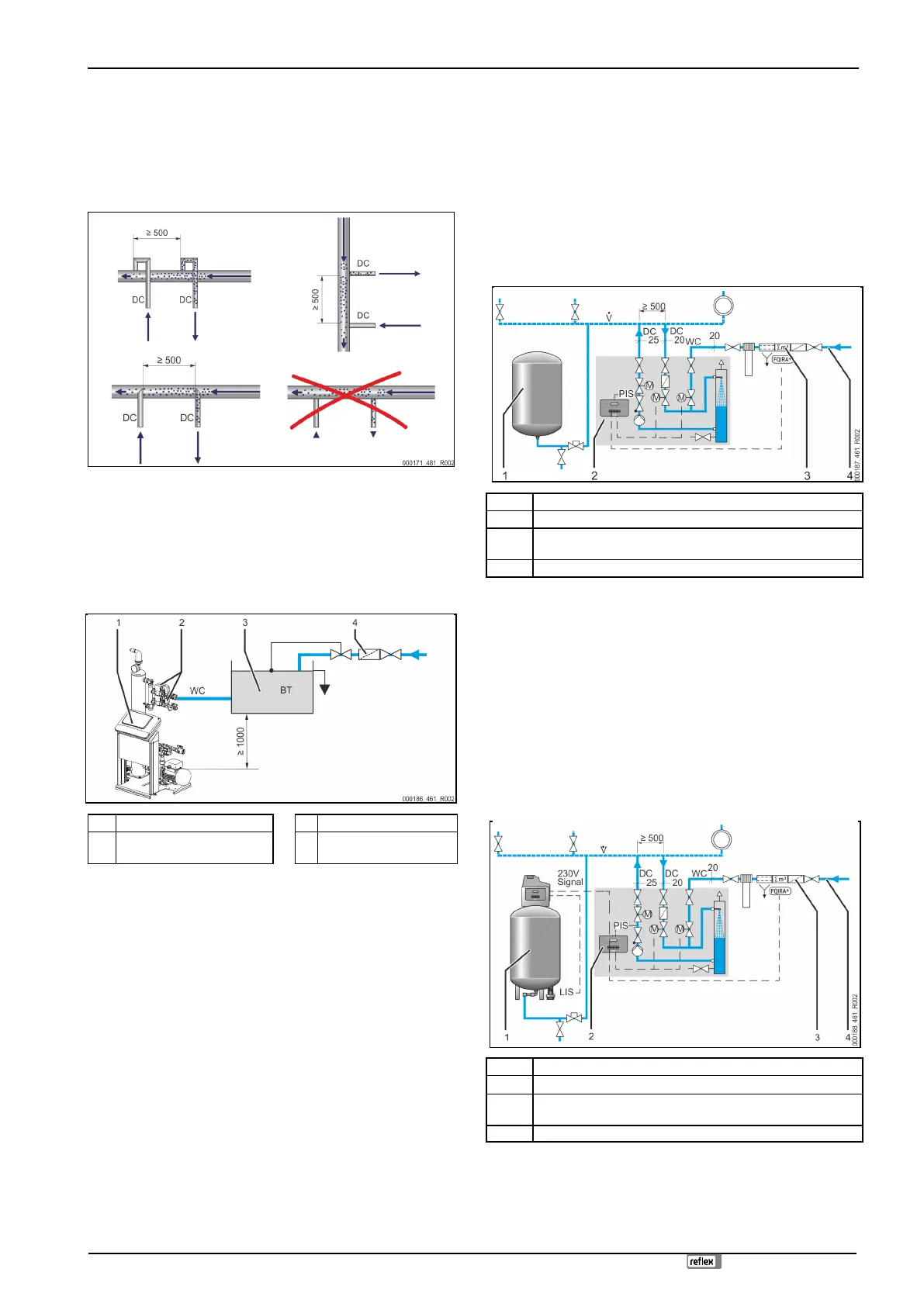

Postup napojení odplyňovacího potrubí „DC“
Připojení odplyňovacích vedení „DC“ proveďte dle následujícího schématu.
• Zamezte vniknutí hrubých nečistot, a tím přetížení lapače nečistot „ST“ od
stanice Servitec.
• Zavřete odplyňovací vedení pro vodu bohatou na plyn před odplyňovacím
vedením pro vodu chudou na plyn ve směru proudu zařízení.
• Teplota vody musí být v rozmezí > 0 °C – 90 °C. Upřednostněte proto
u topných zařízení zadní stranu. Tak je odplyňovací vedení nezávislé na
teplotě.
6.3.3.2 Napájecí vedení
1
Servitec
3
Odpojovací nádoba „BT“
2
2cestný motorový kulový
kohout „WV“
4
Lapač nečistot „ST“
U napájení s vodou přes sběrnou nádobu „BT“ musí být její spodní hrana
nejméně 1 000 mm nad čerpadlem „PU“.
Různé varianty napájení Reflex, viz kapitola 6.4 "Varianty zapojení a napájení" na
stránce 201.
Není-li automatické napájení vodou připojeno, zavřete přípojku napájecího
vedení „WC“ pomocí záslepky R ½ palců a spusťte zařízení v provozním režimu
„Levelcontrol“.
Při externím doplňování vody respektujte následující podmínky:
• Nainstalujte nejméně jeden lapač nečistot „ST“ s velikostí ok ≤ 0,25 mm
nv blízkosti před 2cestným motorovým kulovým kohoutem „WV“ nebo
použijte Fillset.

Upozornění!
Při používání externího napájení soustavy se ujistěte, zda na základě
různých provozních parametrů nedochází k poruše stanice Servitec.

Upozornění!
Použijte redukční ventil v napájecím vedení „WC“, když klidový tlak
překročí 6 bar.
6.4 Varianty zapojení a napájení
V řízení přístroje se v zákaznickém menu vybírá varianta napájení, viz kapitola 7.8
"Nastavte parametry řízení v zákaznickém menu" na stránce 206.
V zákaznickém menu lze nastavit následující varianty napájení:
• Napájení závislé na tlaku „ Magcontrol“.
– U systému zařízení s tlakovou expanzní nádobou s membránou.
• Napájení „Levelcontrol“ závislé na hladině.
– U systému zařízení se stanicí pro stabilizaci tlaku.
6.4.1 Napájení Magcontrol závislé na tlaku
Příklad zobrazení v zařízení s více kotli s hydraulickou výhybkou a tlakovou
expanzní nádobou „MAG“ s membránou.
1
Tlaková expanzní nádoba „MAG“
2
Servitec
3
Volitelné zvláštní vybavení viz kapitola 4.5 "Volitelné zvláštní
vybavení" na stránce 198
4
Potrubí doplňovací vody „WC“
V řízení stanice Servitec se v zákaznickém menu nastavuje druh provozu
„Magcontrol“. Tento druh provozu platí pro zařízení s tlakovou expanzní
nádobou s membránou. Napájení pracuje v závislosti na tlaku. K tomu účelu
potřebný tlakový senzor „PIS“ je integrovaný ve stanici Servitec. Přípojky
odplyňovacích vedení „DC“ jsou u tlakové expanzní nádoby s membránou. Tak je
umožněna přesná kontrola tlaku pro doplňování dle potřeby.

Upozornění!
Připojte odplyňovací vedení na zadní straně zařízení před hydraulickou
výhybkou. Tak je dodržen přípustný teplotní rozsah 0 °C – 90 °C.
6.4.2 Napájení Levelcontrol závislé na hladině
Příklad zobrazení v zařízení s více kotli se zpětným přimíšením a stanicí
stabilizující tlak řízenou kompresorem.
1
Stanice stabilizující tlak
2
Servitec
3
Volitelné zvláštní vybavení viz kapitola 4.5 "Volitelné zvláštní
vybavení" na stránce 198
4
Potrubí doplňovací vody „WC“
