Reflex Servitec 60 Original Operating Manual

Prvi zagon
258 — Slovenščina
Vakuumsko pršilno razplinjanje — 24.04.2020 - Rev. A
Številka
sponke
Signal
Funkcija
Kabelska
povezava
1
PE
Oskrba z napetostjo 230 V prek
kabla z omrežnim vtičem.
Tovarniško
2
N
3
L
4
PE
Črpalka PU
Tovarniško
5N
N
6 M1
M 1
7
Y2
Regulacijski ventil razplinjanja
CD
Tovarniško
8
N
9
PE
10
Y 1
Ventil za napajanje WV
Tovarniško
11
N
12
PE
13
COM
Zbirno sporočilo (brez
potenciala).
Na mestu
postavitve,
kot opcija
14
NC
15
NO
16
prosto
Eksterna zahteva po napajanju
ene enote za vzdrževanje tlaka,
krmilnik nastavite na
‚Levelcontrol‘!
Na mestu
postavitve,
kot opcija
17
Napajanje (230
V)
18
Napajanje (230
V)
19
PE-oklep
Analogni vhod za nivo; se pri tej
napravi ne uporablja.
---
20
- Nivo (Signal)
21
+ Nivo (+ 18 V)
22
PE (oklep)
Analogni vhod za tlak
Tovarniško
23
– Tlak (signal)
24
+ Tlak (+ 18 V)
25
0–10 V
(nastavna
velikost)
Regulacijska krogelna pipa
Tovarniško
26
0–10 V
(povratno
sporočilo)
27
Ozemljitev
(GND)
28
+ 24 V (oskrba)
29
A+
Vmesnik RS-485.
Na mestu
postavitve,
kot opcija
30
B -
31
Ozemljitev
(GND)
32
+ 24 V
Stikalo za pomanjkanje vode –
zaščita pred suhim tekom
Tovarniško
33
E1
Kontaktni vodni števec, za
analizo napajanja, sponka 32/33
sklenjena = števni impulz.
Na mestu
postavitve,
kot opcija
34
E2
Stikalo za pomanjkanje vode,
sponka 32/34. Kabel stikala za
pomanjkanje vode potisnite
skozi vijačno zvezo in priključite
na sponke.
Tovarniško
6.5.2 Vmesnik RS-485
6.5.2.1 Priključek vmesnika RS-485
Priključite vmesnik kot sledi:
1. Za priključitev vmesnika uporabite naslednji kabel:
– Liycy (TP), 4 × 2 × 0,8, maksimalna skupna dolžina vodila (bus) 1000
m.
2. Priključite vmesnik na sponke 29, 30, 31 platine v stikalni omari.
– Za priključitev vmesnika, glejte poglavje 6.5 "Električni priključek" na
strani 257.
3. Pri uporabi aparata z vodilno centralo, ki ne podpira vmesnika RS-485 (na
primer vmesnika RS-232), je treba uporabiti adapter.
6.6 Potrdilo o montaži in zagonu
Podatki v skladu s tipsko tablico:
P
0
Tip:
P
SV
Proizvodna številka:
Aparat je bil montiran in predan v uporabo v skladu z navodili za obratovanje.
Nastavitev krmilja ustreza lokalnim pogojem.

Napotek!
Če boste tovarniško nastavljene vrednosti spremenili, vnesite nove
podatke v preglednico potrdila o vzdrževanju,glejte poglavje 9.4
"Potrdilo o vzdrževanju" na strani 267.
za montažo
Kraj, datum
Podjetje
Podpis
za zagon
Kraj, datum
Podjetje
Podpis
7 Prvi zagon

Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
7.1 Pr everjanje izpolnitve pogojev za zagon
Naprava Servitec je pripravljena za prvi zagon, če so dela, ki so opisana v
poglavju Montaža, v celoti zaključena.
• Servitec je postavljen.
• Priključki naprave Servitec do sistema naprav so vzpostavljeni in sistem za
vzdrževanje tlaka v sistemu naprav je pripravljen za obratovanje.
– Vod za razplinjanje k sistemu naprav.
– Vod za razplinjanje od sistema naprav.
• Priključek na strani vode naprave Servitec za napajanje je vzpostavljen in
pripravljen za obratovanje za primer avtomatskega napajanja.
• Priključi cevovodi naprave Servitec so pred zagonom izprani, varilni
odpadki in nesnaga je iz njih odstranjena.
• Sistem naprav je napolnjen z vodo, prezračen z odstranjenimi plini, tako da
je zagotovljeno pretakanje skozi celoten sistem.
• Električni priključek je izdelan v skladu z državnimi in lokalnimi predpisi.

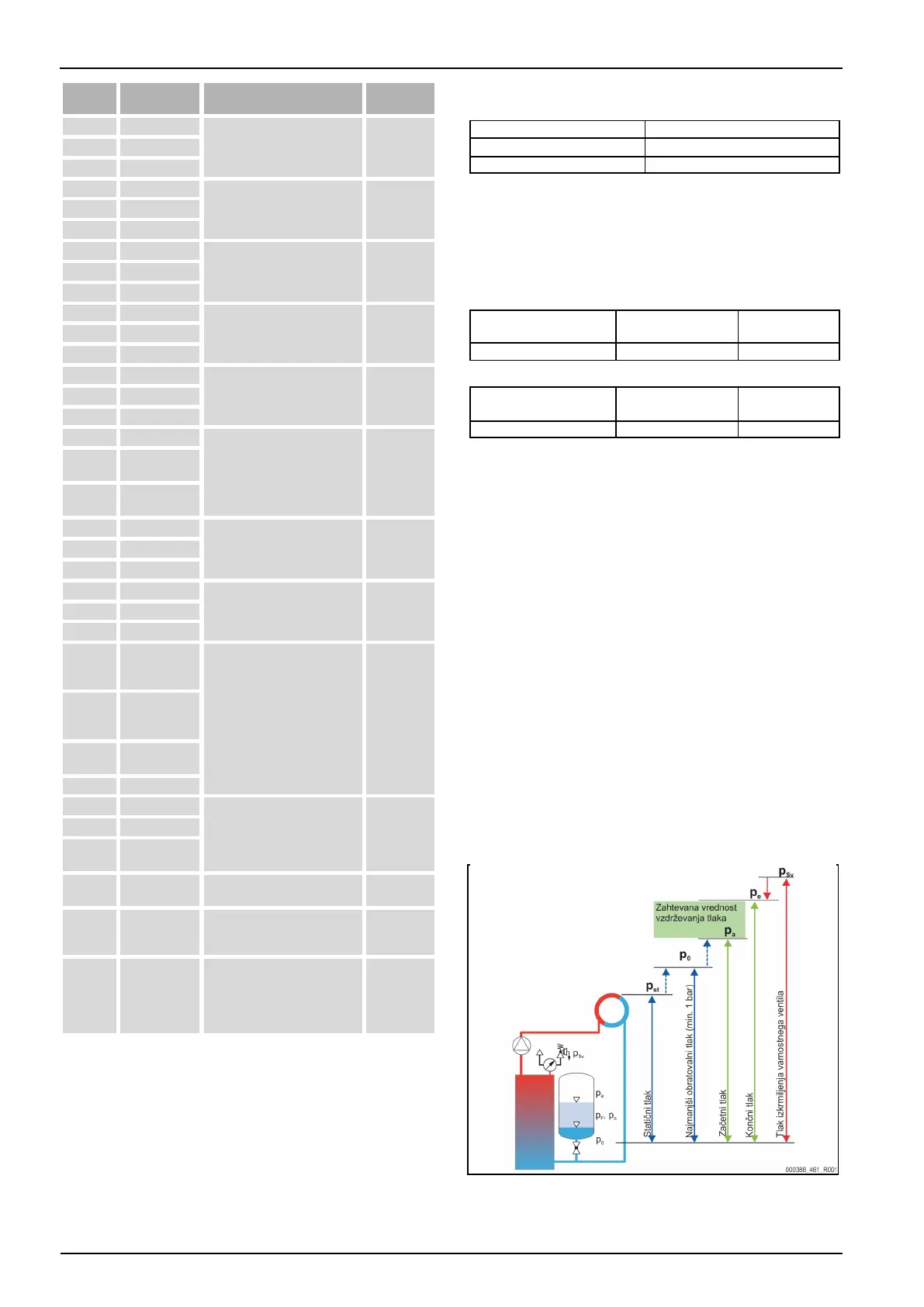

7.2 Nastavitev minimalnega obratovalnega tlaka za Magcontrol
Minimalni obratovalni tlak „P
0
“ se določi na podlagi lokacije naprave Servitec.
