Reflex Servitec 60 Original Operating Manual

Første idrifttagning
Vakuum - Sprayafgasning — 24.04.2020 - Rev. A
Dansk — 109
Klemme-
nummer
Signal
Funktion
Ledningsnet
1
PE
230 V-
spændingsforsyning via
kabel med netstik.
Ab fabrik
2
N
3
L
4
PE
Pumpe PU
Ab fabrik
5N
N
6 M1
M 1
7
Y2
Reguleringsventil
afgasning CD
Ab fabrik
8
N
9
PE
10
Y 1
Efterfødningsventil WV
Ab fabrik
11
N
12
PE
13
COM
Kombinationsmelding
(potentialfri).
På
opstillingsstedet,
ekstraudstyr
14
NC
15
NO
16
fri
Ekstern rekvisition på
efterfødning fra en
trykholdestation, indstil
styringen på
'Levelcontrol'!
På
opstillingsstedet,
ekstraudstyr
17
Efterfødning (230 V)
18
Efterfødning (230 V)
19
PE-skærm
Analogindgangen Niveau
bruges ikke på apparatet.
---
20
- Niveau (signal)
21
+ Niveau (+ 18 V)
22
PE (skærm)
Analogindgang tryk
Ab fabrik
23
- Tryk (signal)
24
+ Tryk (+ 18 V)
25
0 – 10 V
(indstillingsstørrelse)
Reguleringskuglehane
Ab fabrik
26
0 – 10 V
(tilbagemelding)
27
GND
28
+ 24 V (forsyning)
29
A +
Grænseflade RS-485.
På
opstillingsstedet,
ekstraudstyr
30
B -
31
GND
32
+ 24 V
Vandmangelafbryder -
tørløbsbeskyttelse
Ab fabrik
33
E1
Kontaktvandstæller, til
vurdering af
efterfødningen, klemme
32/33 lukket
= Tælleimpuls.
På
opstillingsstedet,
ekstraudstyr
34
E2
Vandmangelafbryder,
klemme 32/34. Før kablet
til vandmangelafbryderen
gennem forskruningen,
og slut det til klemmerne
Ab fabrik
6.5.2 Grænseflade RS-485
6.5.2.1 Tilslutning af grænseflade RS-485
Tilslut grænsefladen som følger:
1. Brug følgende kabel med henblik på at tilslutte grænsefladen:
– Liycy (TP), 4 × 2 × 0,8, maks. samlet buslængde 1000 m.
2. Tilslut grænsefladen på klemme 29, 30, 31 til bundkortet i styreskabet.
– Ved tilslutning af grænsefladen, se kapitlet 6.5 "Elektrisk
tilslutningElektrisk tilslutning" på side 108.
3. Brug en adapter, når enheden anvendes i forbindelse med en styrecentral,
der ikke understøtter grænseflade RS-485 (f.eks. grænseflade RS-232).
6.6 Monterings- og idrifttagningsattest
Data iht. typeskilt:
P
0
Type:
P
SV
Producentnummer:
Enheden er monteret og taget i drift iht. brugsvejledningen. Indstillingen af
styringen svarer til de stedlige forhold.

Bemærk!
Hvis de fabriksindstillede værdier i enheden skal ændres, skal disse data
indføres i tabellen i vedligeholdelsesdokumentationen, se kapitlet 9.4
"Vedligeholdelsesattest" på side 118.
Ved monteringen
Sted, dato
Firma
Underskrift
Ved idrifttagningen
Sted, dato
Firma
Underskrift
7 Første idrifttagning

Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt
korrekt. Dette er også en forudsætning for, at garantikrav kan
imødekommes.
– Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
7.1 Kontroller forudsætningerne for idrifttagningen
Servitec er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Installation, er afsluttet.
• Opstillingen af Servitec er afsluttet.
• Tilslutningen af Servitec til anlægget er etableret, og anlæggets
trykholdesystem er klar til drift.
– Afgasningsledning til anlægssystemet.
– Afgasningsledning fra anlægssystemet.
• Tilslutningen af Servitec til vandsiden til efterfødningen er etableret og klar
til drift, hvis der skal efterfødes automatisk.
• Servitecs tilslutningsrørledninger er blevet skyllet før idrifttagningen og
renset for svejserester og urenheder.
• Anlægssystemet er fyldt med vand og udluftet for gasser, så cirkulationen i
hele systemet er sikret.
• Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.

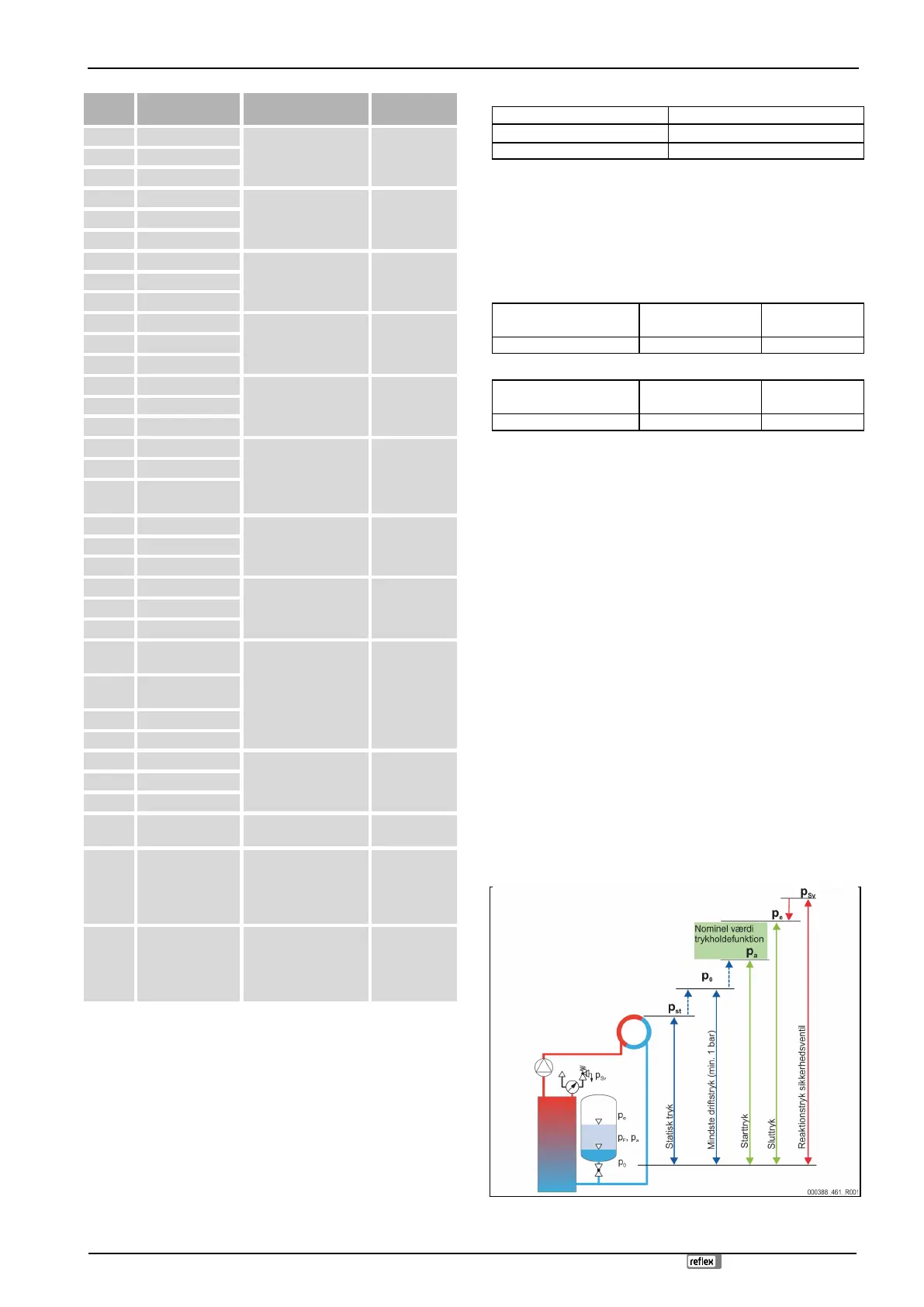

7.2 Indstilling af mindstedriftstrykket i Magcontrol
Det minimale driftstryk "P
0
" bestemmes via Servitecs placering.
