Reflex Servitec 60 - Styring; Håndtering Af Betjeningsfeltet; Redigering Af Styringens Startrutine

Første idrifttagning
110 — Dansk
Vakuum - Sprayafgasning — 24.04.2020 - Rev. A
Beskrivelse
Beregning
p
st
Statisk tryk
= statisk højde (h
st
)/10
p
0
Mindste driftstryk
= p
st
+ 0,2 bar (anbefales)
p
a
Starttryk (fyldetryk for koldt vand)
= p
0
+ 0,3 bar
p
e
Sluttryk
≤ p
Sv
- 0,5 bar (for p
Sv
≤ 5,0 bar)
p
Sv
Sikkerhedsventilens reaktionstryk
≥ p
0
+ 1,2 bar (for p
Sv
≤ 5,0 bar)
Det mindste driftstryk kan beregnes og gemmes via appen Reflex Control Smart
med henblik på konfiguration, når enheden tages i brug første gang. Kontroller
også altid anlæggets korrekte fortryk i MAG. Gør som følger:
1 Indstil styringen på "Magcontrol" i appen.
2. Bestem apparatets minimaldriftstryk "P0" afhængigt af fortrykket "p0" i
membran-trykekspansionsbeholderen.
• Enheden er installeret på samme niveau som membran-
trykekspansionsbeholderen (∆h
st
= 0).
– P
0
= p0*
• Enheden er installeret længere nede end membran-
trykekspansionsbeholderen.
– P
0
= p0 + ∆h
st
/10*
• Enheden er installeret højere oppe end membran-
trykekspansionsbeholderen.
– P
0
= p0 - ∆h
st
/10*
* p0 in bar, ∆h
st
i m

Bemærk!
Sikkerhedsventilens reaktionstryk skal altid overholdes med henblik på
Servitecs nominelle værdi
(se formel til beregning).

Bemærk!
Pas på ikke at underskride det minimale driftstryk. Undertryk,
fordampning og dannelse af dampbobler udelukkes derved.
7.3 Styring

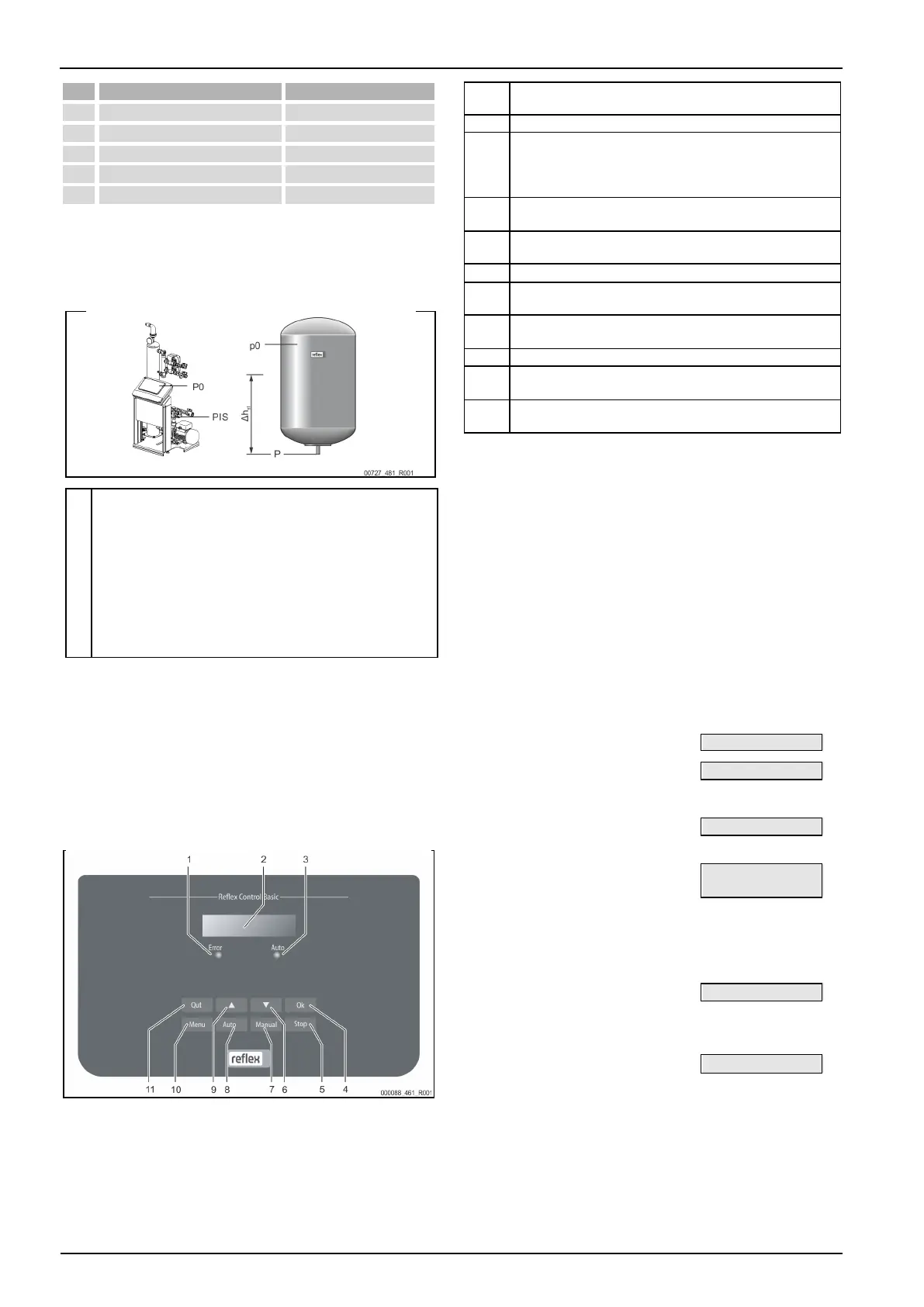

7.3.1 Håndtering af betjeningsfeltet
1
Error-LED
• Error-dioden lyser ved fejlmelding
2
Display
3
Auto-LED
• Auto-dioden lyser grønt ved automatisk drift
• Auto-dioden blinker grønt ved manuel drift
• Auto-dioden er slukket i stopdrift
4
OK
• Bekræft handlinger
5
Stop
• Ved idrifttagning og ny indlæsning af værdier i styringen
6
Skift i menuen "Tilbage"
7
Manuel
• Ved test og vedligeholdelsesarbejde
8
Auto
• til permanentdrift
9
Skift i menuen "Frem"
10
Menu
• Rekvirering af kundemenuen
11
Quit (kvitter)
• Kvitter meldinger
Vælg og skift parameter
1. Vælg parameter med knappen "OK" (5).
2. Skift parameter med skifteknapperne "▼" (7) eller "▲" (9).
3. Bekræft parameter med knappen "OK" (5).
4. Skift menupunkt med skifteknapperne "▼" (7) eller "▲" (9).
5. Skift menu-niveau med knappen "Quit" (11).
7.4 Redigering af styringens startrutine
Startrutinen bruges til at indstille parametrene til første idrifttagning af Servitec.
Rutinen begynder første gang, styringen slås til og indstilles én gang.
Efterfølgende ændringer eller kontroller af parametrene udføres i kundemenuen,
se kapitlet 8.2.1 "Kundemenu" på side 115.

Bemærk!
Opret spændingsforsyning (230 V) til styringen ved at sætte
kontaktstikket i.
Du er nu i stopdrift. Dioden "Auto" på betjeningsfeltet er slukket.
1. Sprogvalg for softwaren.
Sprog
2. Læs brugsvejledningen før
idrifttagningen, og kontroller, at
monteringen er udført korrekt.
Læs brugsvejledningen!
3. Oplys varianten af din Servitec.
Vælg anlæg
4. Vælg den ønskede efterfødningsvariant:
Magcontrol:
Trykafhængig efterfødning i et anlæg med en
membran-trykekspansionsbeholder.
Levelcontrol:
Niveauafhængig efterfødning i et anlæg med en
trykholdestation.
Servitec
Magcontrol
Vises, hvis efterfødningsvarianten "Magcontrol"
vælges:
5. Indtast udløsningstrykket for
varmegeneratorens sikkerhedsventil.
Sik. vent. tryk
Vises, hvis efterfødningsvarianten "Magcontrol"
vælges:
6. Indlæs mindste driftstrykket.
Til beregningen af minimumdriftstrykket
P0, se kapitlet 7.2 "Indstilling af
mindstedriftstrykket i Magcontrol" på
side 109.
Min. driftstryk
