Første igangsetting
128 — Norsk
Vakuum - sprayavgassing — 24.04.2020 - Rev. A

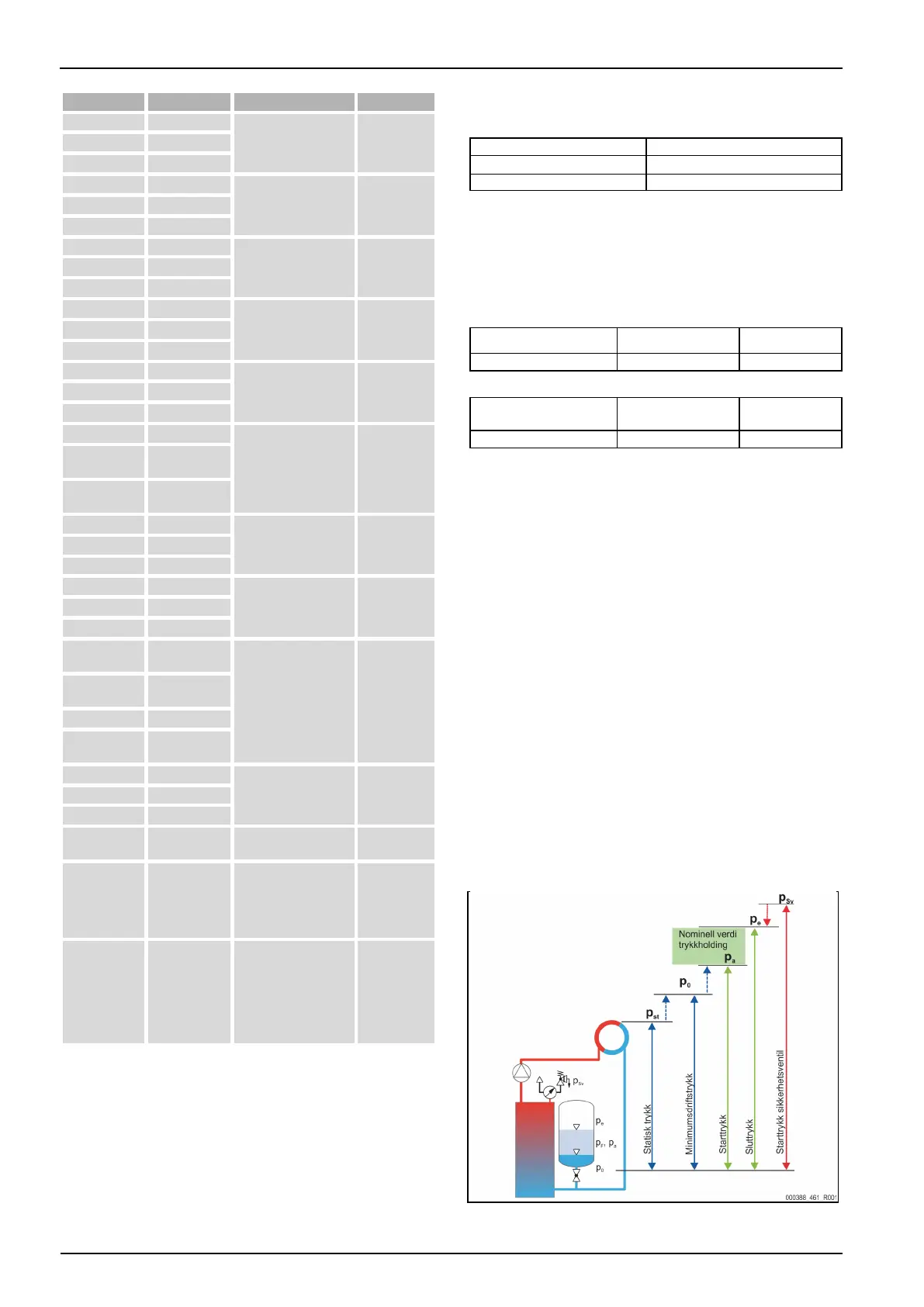

Klemmenummer
Signal
Funksjon
Kabling
1
PE
Spenningsforsyning 230
V via kabel med
nettplugg.
Fabrikkmontert
2
N
3
L
4
PE
Pumpe PU
Fabrikkmontert
5 N
N
6 M1
M 1
7
Y2
Reguleringsventil
avgassing CD
Fabrikkmontert
8
N
9
PE
10
Y 1
Ettermatingsventil WV
Fabrikkmontert
11
N
12
PE
13
COM
Samlemelding
(potensialfri).
På
anleggssiden,
valgfritt
14
NC
15
NO
16
fri
Ekstern
ettermatingsforespørsel
fra en trykkholdestasjon,
sett styring på
‚Levelcontrol‘!
På
anleggssiden,
valgfritt
17
Ettermating
(230 V)
18
Ettermating
(230 V)
19
PE skjerm
Analoginngang nivå, blir
ikke brukt på enheten.
---
20
– Nivå (signal)
21
+ Nivå (+ 18 V)
22
PE (skjerm)
Analoginngang trykk
Fabrikkmontert
23
– Trykk (signal)
24
+ Trykk (+ 18 V)
25
0 – 10 V
(pådrag)
Reguleringskuleventil
Fabrikkmontert
26
0 – 10 V
(tilbakemelding)
27
GND
28
+ 24 V
(forsyning)
29
A +
Grensesnitt RS-485.
På
anleggssiden,
valgfritt
30
B –
31
GND
32
+ 24 V
Vannmangelbryter –
tørrkjøringsbeskyttelse
Fabrikkmontert
33
E1
Kontaktvannteller, for
analysering av
ettermating, klemme
32/33 lukket
= telleimpuls.
På
anleggssiden,
valgfritt
34
E2
Vannmangelbryter,
klemme 32/34. Før
vannmangelbryterens
kabel gjennom
skrueforbindelsen og
koble den til på
klemmene
Fabrikkmontert
6.5.2 Grensesnitt RS-485
6.5.2.1 Tilkobling av grensesnittet RS-485
Koble til grensesnittet på følgende måte:
1. Bruk følgende kabel for å koble til grensesnittet:
– Liycy (TP), 4 × 2 × 0,8, maksimal total-buslengde 1000 m.
2. Koble grensesnittet til klemmene 29, 30, 31 fra kretskortet i
koblingsskapet.
– For tilkobling av grensesnittet, se kapittel 6.5 "Elektrisk tilkobling" på
side 127.
3. Bruk en adapter ved bruk av enheten sammen med en hovedsentral som
ikke støtter grensesnitt RS-485 (f.eks. grensesnitt RS-232).
6.6 Montasje- og igangsettingssertifikat
Data iht. typeskilt:
P
0
Type:
P
SV
Produksjonsnummer:
Enheten ble montert og satt i drift i henhold til bruksanvisningen. Innstilling av
styringen tilsvarer de lokale forholdene.

Merk!
Hvis innstilte verdier for enheten blir endret på fabrikken, fører du inn
dette i tabellen til vedlikeholdssertifikatet, se kapittel 9.4
"Vedlikeholdssertifikat" på side 137.
for monteringen
Sted, dato
Firma
Underskrift
for igangsettingen
Sted, dato
Firma
Underskrift
7 Første igangsetting

Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
– La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
7.1 Kontrollere forutsetningene for igangsetting
Servitec er klar for første igangsetting når arbeidet som er beskrevet i kapitlet
Montering, er utført.
• Oppstilling av Servitec er ferdig.
• Tilkoblingene av Servitec til anlegget er opprettet, og
anleggstrykkholdingen er klar til bruk.
– Avgassingsledning til anlegget.
– Avgassingsledning fra anlegget.
• Tilkoblingen av Servitec til ettermatingen på vannsiden er opprettet og
klar til bruk hvis det skal ettermates automatisk.
• Servitecs tilkoblingsrørledninger er spylt før igangsettingen, og rengjort
for sveiserester og smuss.
• Anlegget er fylt med vann og luftet for gasser, slik at sirkulasjonen
gjennom hele systemet er garantert.
• Strømtilkoblingen er opprettet iht. nasjonale og lokale forskrifter.
7.2 Innstilling av minimumsdriftstrykk for Magcontrol
Minimumsdriftstrykket "p
0
" blir bestemt via plasseringen av Servitec.
