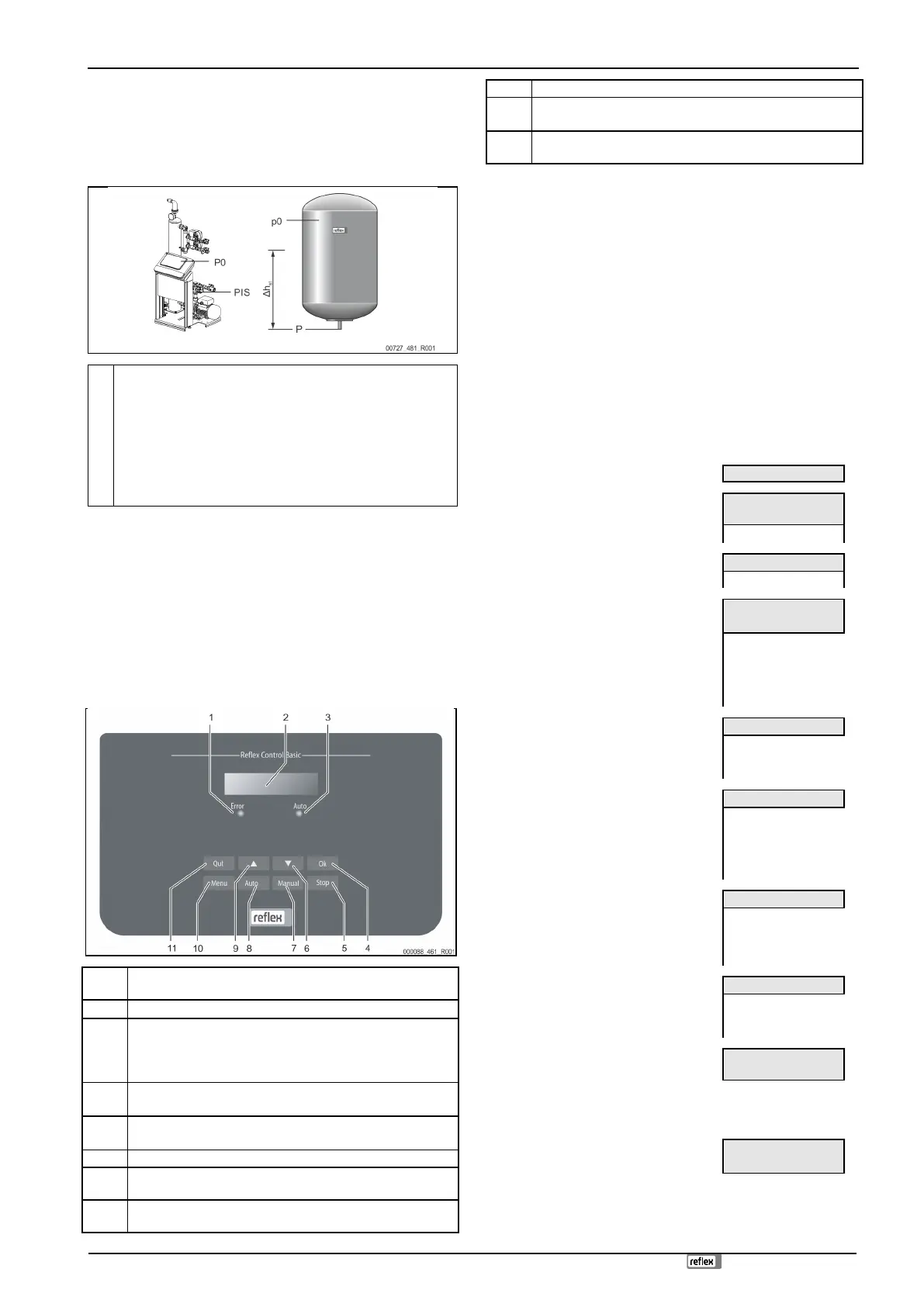

Reflex Servitec 60 Original Operating Manual

Första idrifttagning
Vakuum-sprayavgasning — 24.04.2020 - Rev. A
Svenska — 147
Beräkningen av lägsta drifttryck kan utföras direkt och sparas för konfigurering
vid det första idrifttagandet via appen Reflex Control Smart. Kontrollera alltid
även det korrekta förtrycket för MAG i anläggningen. Gör så här:
1 Ställ in styrningen på ”Magcontrol” i appen.
2. Bestäm enhetens lägsta drifttryck ”P0” beroende på förtrycket ”p0” i
membrantryckexpansionskärlet.
• Enheten är installerad på samma nivå som
membrantryckexpansionskärlet (∆h
st
= 0).
– P
0
= p0*
• Enheten är installerad lägre än membrantryckexpansionskärlet.
– P
0
= p0 + ∆h
st
/10*
• Enheten är installerad högre än membran-tryckexpansionskärlet.
– P
0
= p0 - ∆h
st
/10*
* p0 i bar, ∆h
st
i m

Obs!
För börvärdet för Servitec ska säkerhetsventilens aktiveringstryck alltid
beaktas
(se formel för beräkning).

Obs!
Underskrid inte det lägsta drifttrycket. Därmed utesluts undertryck,
förångning och uppkomst av ångbubblor.
7.3 Styrning
7.3.1 Handhavande av manöverpanelen
1
Error-lysdiod
• Error-lysdioden tänds vid ett störningsmeddelande
2
Display
3
Auto-lysdiod
• Auto-lysdioden lyser grönt i automatdrift
• Auto-lysdioden blinkar grönt i manuell drift
• Auto-lysdioden är släckt i stoppdrift
4
OK
• Bekräfta åtgärder
5
Stopp
• För idrifttagningar och nyinmatningar av värden i styrningen
6
Växling i menyn ”tillbaka”
7
Manual
• För tester och servicearbeten
8
Auto
• För kontinuerlig drift
9
Växling i menyn ”framåt”
10
Meny
• Hämtning av kundmenyn
11
Quit
• Kvittera meddelanden
Välja och ändra parametrar
1. Välj parametern med knappen ”OK” (5).
2. Ändra parametern med väljarknapparna ”▼” (7) eller ”▲” (9).
3. Bekräfta parametern med knappen ”OK” (5).
4. Byt menypunkt med väljarknapparna ”▼” (7) eller ”▲” (9).
5. Byt menynivå med knappen ”Quit” (11).
7.4 Bearbeta styrningens startrutin
Startrutinen är till för inställning av parametrarna för det första idrifttagandet av
Servitec. Den börjar med en första tillkoppling av styrningen och ställs bara in en
gång. Senare ändringar eller kontroller av parametrarna utförs i kundmenyn, se
kapitel 8.2.1 "Kundmeny" på sida 151.

Obs!
Styrningens spänningsförsörjning (230 V) upprättas genom anslutning
av stickkontakten.
Du befinner dig i stoppdrift. Lysdioden ”Auto” på manöverpanelen har slocknat.
1. Val av språk i programvaran.
Språk
2. Läs hela driftsinstruktionen före
idrifttagandet och kontrollera att
monteringen har utförts korrekt.
Läs
driftsinstruktionerna!
3. Ange variant av Servitec.
Välj anläggning
4. Välj önskad eftermatningsvariant:
Magcontrol:
Tryckberoende eftermatning i en anläggning
med ett membrantryckexpansionskärl.
Levelcontrol:
Nivåberoende eftermatning i en anläggning
med en tryckhållningsstation.
Servitec
Magcontrol
Visas vid val av eftermatningvarianten
”Magcontrol”:
5. Ange utlösningstrycket för
värmegeneratorns säkerhetsventil.
Säk.vent. tryck
Visas vid val av eftermatningvarianten
”Magcontrol”:
6. Ange lägsta drifttryck.
För beräkning av lägsta drifttryck P0, se
kapitel 7.2 "Inställning av lägsta drifttryck
för Magcontrol" på sida 146.
Min. drifttryck
7. Ändra de blinkande indikeringarna för
”timme”, ”minut” och ”sekund” i tur och
ordning.
Klockslaget sparas i felminnet om ett fel
uppstår.
Klockslag:
8. Ändra de blinkande indikeringarna för
”dag”, ”månad”, ”år” i tur och ordning.
Datumet sparas i felminnet om ett fel
uppträder.
Datum:
9. Välj i meddelanderaden och bekräfta med
”OK”:
Avsluta startrutin?
ja:
Startrutinen avslutas. Servitec växlar
automatiskt till stoppdrift.
nej:
Startrutinen börjar på nytt.
Indikering av trycket uppträder bara i läget
”magcontrol”.
2.0 bar
STOPP

Obs!
Du befinner dig i stoppdrift. Växla inte från startrutin till automatdrift
efter parameterinmatningen.
