Descripción del dispositivo
Vacío - desgasificación pulverizadora — 24.04.2020 - Rev. A
¡Nota!
Se prohíben las modificaciones en el sistema hidráulico o
intervenciones en el cableado.
3.6 Riesgos residuales
Este dispositivo se ha fabricado teniendo en cuenta el progreso técnico. Sin
embargo, no pueden excluirse riesgos residuales.
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a causa
de temperaturas de la superficie demasiado elevadas.
• Utilice guantes de protección.
• Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
• Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de mantenimiento
en las conexiones, pueden producirse quemaduras y lesiones si hay una salida
repentina de agua caliente o vapor bajo presión.
• Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
• Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las conexiones.
Peligro de lesiones debido a un elevado peso
Los dispositivos pesan mucho. A causa de ello, existe peligro de daños físicos y
accidentes.
• Utilice para el transporte y para el montaje los equipos de elevación
adecuados.
Peligro de lesiones en caso de contacto con agua con contenido de glicol
En los sistemas de instalación para circuitos de refrigeración pueden producirse
irritaciones en la piel y los ojos en caso de contacto con agua con contenido de
glicol.
• Utilice el equipamiento de protección personal (p. ej., ropa, guantes y gafas
de protección).
4 Descripción del dispositivo
El Servitec es una estación de desgasificación y realimentación. Los principales
ámbitos de aplicación son circuitos de calefacción y refrigeración, así como
instalaciones en las que deben evitarse averías de funcionamiento a causa de
gases disueltos o libres. El Servitec ofrece las siguientes garantías:
• No se produce absorción directa de aire mediante control del
mantenimiento de presión con realimentación automática.
• No se producen problemas de circulación a causa de burbujas libres en el
agua de circulación.
• Reducción de los daños de corrosión a causa de desoxidación del agua de
llenado y realimentación.
¡Nota!
Servicio y funcionamiento a altas temperaturas de sistema (>70 °C):
mediante el vacío generado desciende el punto de ebullición del medio.
A partir de esta propiedad resulta una modificación del volumen del
medio en la boquilla de aspersión de vacío. En caso de ebullición del
medio, aumenta la presión y contrarresta el vacío generado en la
boquilla de aspersión. Gracias a esta característica, el tipo de
desgasificación cambia de desgasificación de vacío a desgasificación
térmica. En estado de ebullición del medio, la solubilidad de los gases es
prácticamente cero. Una cantidad de transporte mayor de la bomba (a
temperaturas >70 °C) no provoca además automáticamente un vacío
mayor.

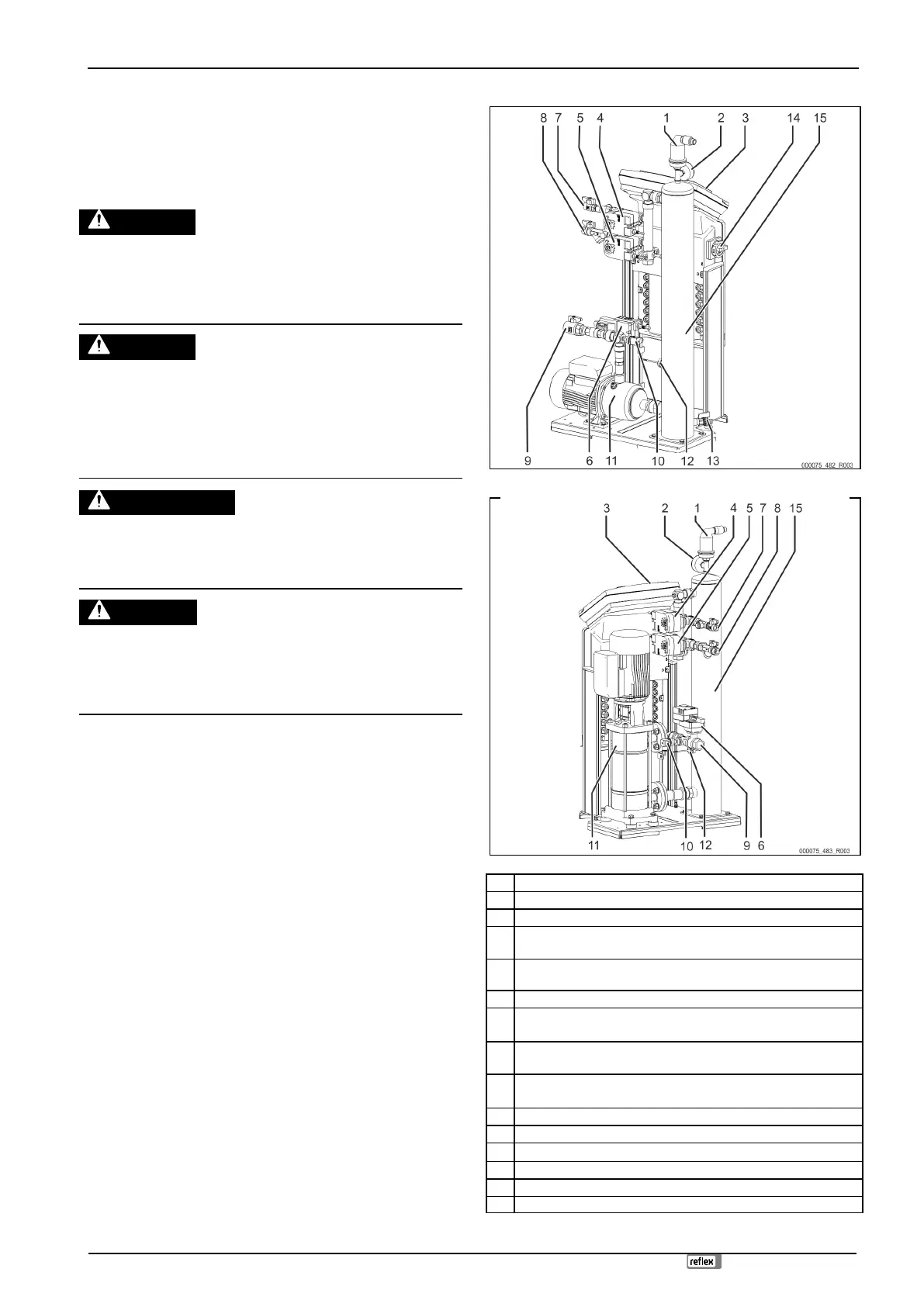

4.1 Representación esquemática
Válvula de desgasificación "DV"
Llave esférica para motor de 2 vías "CD" delante de la boquilla de aspersión
de vacío
Llave esférica para motor de 2 vías "WV" delante de la boquilla de
aspersión de vacío
Llave esférica de regulación "PV" después de la bomba "PU"
Conexión "WC" para la realimentación
• Entrada para el agua rica en gases de la realimentación
Conexión "DC" para la desgasificación
• Entrada para el agua rica en gases del sistema de la instalación
Conexión "DC" para la desgasificación
• Salida para el agua desgasificada
Interruptor de presión "PIS"
Interruptor de falta de agua
Grifo de llenado y vaciado "FD"
Boquilla de aspersión de vacío "VT"
