vakuum - ostřikovací odplyňování — 24.04.2020 - Rev. A
Zá znam na typovém štítku
Nastavený minimální provozní tlak
max. pressure saftey valve factory -
aline
Z továrny nastavený reakční tlak
bezpečnostního ventilu
Nastavený reakční tlak bezpečnostního
ventilu
4.3 Funkce
Zařízení Servitec je vhodné k odplyňování vody ze zařízení a doplňovací vody.
Odebírá z vody až 90 % uvolněných plynů. Odplynění probíhá v časově řízených
cyklech. Jeden cyklus sestává z následujících fází:
• Vstřikování a nasátí vakua
Je otevřený přívod vody s obsahem plynu „DC“ ze soustavy k vakuové
rozprašovací trubce „VT“. Podle potřeby se ve vakuové rozprašovací trubce
jemně rozprašují dílčí proudy vody s obsahem plynu proudící přes potrubí
„DC“ ze soustavy a přes potrubí doplňovací vody „WC“. Protože se
v rozprašovací trubce vstřikuje méně vody, než je vedeno čerpadlem „PU“
z vakuové rozprašovací trubky zpět do systému, vytváří se v rozprašovací
trubce vakuum. Čerpadlo „PU“ nasává vakuum, dokud není dosažen tlak
nasycení vody. Podtlak se zobrazí ve vakuometru „PI“. Díky velké kontaktní
ploše rozprášené vody a poklesu nasycení plynem k vakuu dochází
k odplyňování vody. Odplyněná voda se z vakuové rozprašovací trubky
čerpá pomocí čerpadla zpět do soustavy. Tam je opět schopná uvolnit
plyny.
• Vysunutí
Čerpadlo „PU“ se vypne. Dále je vstřikována voda do rozprašovací trubky
vakua „VT“ a odplyňována. Hladina vody v rozprašovací trubce vakua
stoupá. Plyny odloučené z vody jsou vylučovány pomocí odplynovacího
ventilu „DV“.
• čekací doba
Je-li plyn odloučen, zůstane stanice Servitec po určitou dobu v klidu, dokud
se nespustí další cyklus.

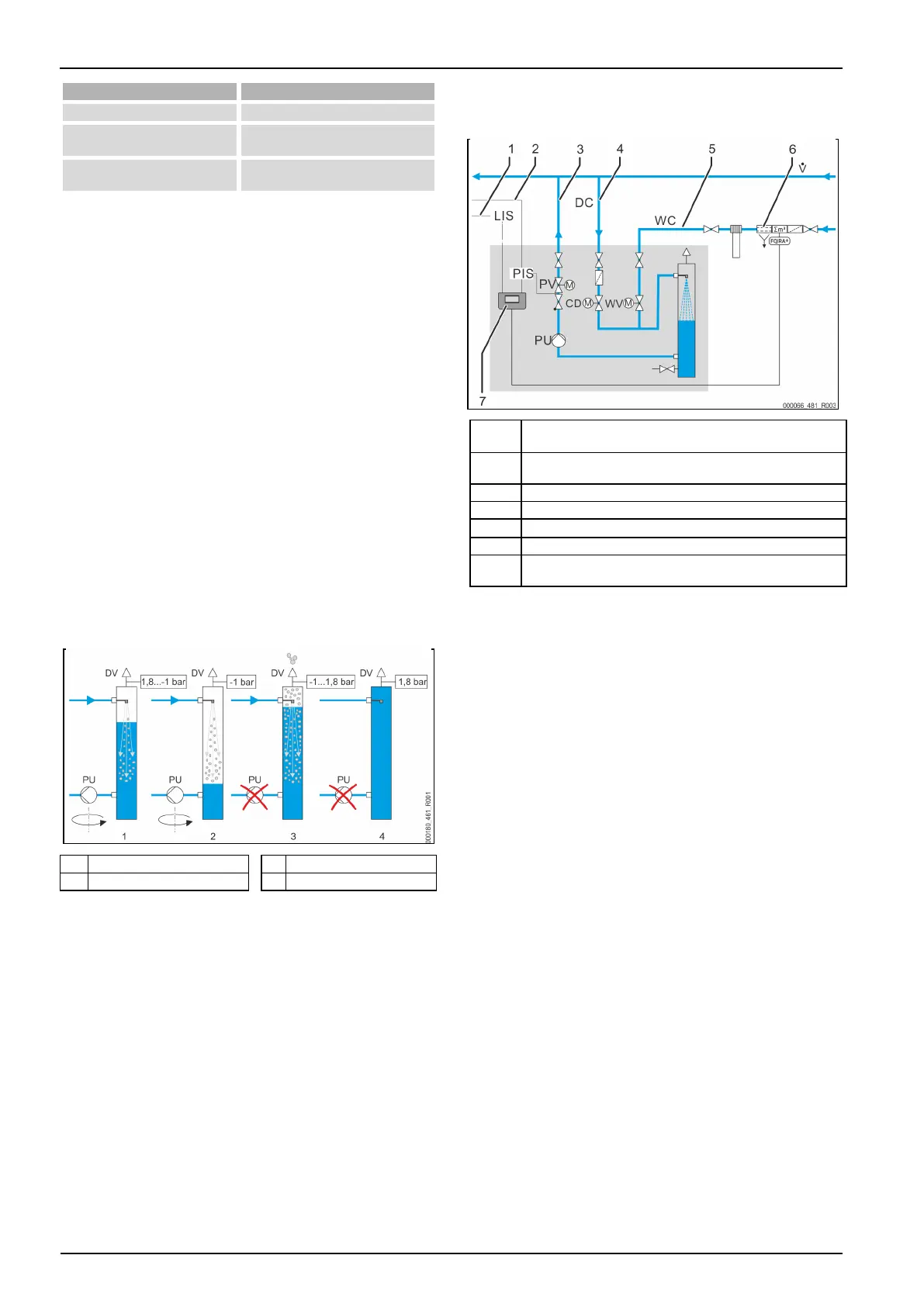

Průběh odplyňovacího cyklu ve vakuové rozprašovací trubce „VT“
Příklad: Soustava s chladnou vodou ≤ 30 °C, tlak v soustavě 1,8 baru,
odplyňování soustavy „DC“ v chodu, odplyňování doplňovací vody „WC“
uzavřeno.
Vstřikování a nasátí vakua
Vstřikování a nasátí vakua
Odplyňování
Celý proces odplyňování je hydraulicky vyladěný prostřednictvím hydraulického
systému pomocí regulačního kulového kohoutu „PV“ a řízení stanice Servitec.
Provozní stavy se kontrolují a zobrazují na displeji řízením stanice Servitec.
V řízení lze volit a nastavovat 3 různé programy odplyňování a 2 různé varianty
doplňování vody.
Programy odplyňování
• Trvalé odplyňování:
Pro trvalé odplyňování po několik hodin nebo dní s cykly odplyňování
následujícími bez přestávek. Tento program se doporučuje po spuštění
a opravách.
• Intervalové odplyňování:
Intervalové odplynování se skládá z omezeného počtu cyklů odplyňování.
Mezi intervaly se dodržuje čas přestávky. Tento program se doporučuje pro
trvalý provoz.
• Odplyňování doplňovací vody:
U tohoto nastavení se odplyňuje pouze napájecí voda. Probíhá
odplyňování soustavy.
Varianty doplňování
Existují dvě varianty napájení. Jsou kontrolovány přes dobu napájení a cykly
napájení.
Řídicí vedení stanice pro stabilizaci tlaku pro zajištění napájení
v provozním režimu „Levelcontrol“
Vedení signálu od tlakového měřicího snímače „PIS“ pro napájecí
variantu „Magcontrol“
Odplyňovací potrubí „DC“ (odplyněná voda)
Odplyňovací potrubí „DC“ (voda s obsahem plynu)
Potrubí doplňovací vody „WC“
Volitelné zvláštní vybavení viz kapitola 4.5 "Volitelné zvláštní
vybavení" na stránce 198
Pro soustavy s membránovými tlakovými expanzními nádobami.
• S pomocí integrovaného tlakového převodníku „PIS“ je
registrován a kontrolován tlak v topném a chladicím
systému. Poklesne-li tlak pod hodnotu vypočteného
plnicího tlaku, aktivuje se odplyňování doplňované vody.
Pro zařízení se stanicemi stabilizujícími tlak.
• Závisí na úrovni v nádrži pro stanici stabilizující tlak „LIS“,
napájí se přímo do zařízení. Napájecí funkci lze spustit
pomocí externího signálu 230 V ~.
4.4 Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu.
Po přijetí zkontrolujte, zda je zboží kompletní a nepoškozené. Možné škody
vzniklé při přepravě ihned oznamte.
Základní vybavení k odplyňování:
• Řídicí jednotka zařízení Servitec.
• Odplyňovací ventil „DV“ zabalený v kartonu.
• Foliová kapsa s návodem k obsluze a elektrické schéma zapojení (umístěno
na zařízení Servitec).
Zařízení Servitec je předmontované a dodává se na paletě.
4.5 Volitelné zvláštní vybavení
Pro přístroj je k dispozici následující doplňkové vybavení:
• Fillsoft / Fillsoft Zero pro změkčení/demineralizaci napájecí vody ze sítě
pitné vody. Výměna změkčovacích a demineralizačních patron.
• Fillset pro napájení vodou
– Fillset s integrovaným systémovým odlučovačem, vodoměrem,
lapačem nečistot a uzávěrem pro napájecí vedení „WC“
• Fillset Impuls s kontaktním vodoměrem FQIRA+ pro napájení vodou.
– Je-li zabudován Fillset Impuls, lze celé napájené množství a kapacitu
měkké vody kontrolovat změkčovacími zařízeními Fillsoft. Provozní
bezpečnost přístroje je zaručena a zabraňuje automatickému
napájení při vysokých ztrátách vody nebo menších netěsnostech.
• Fillset Compact pro napájení vodou
– Fillset Compact s integrovaným systémovým odlučovačem, lapačem
nečistot a uzávěrem pro napájecí vedení „WC“.
• Fillguard pro sledování vodivosti
– Pokud je zabudovaný Fillguard, lze kontrolovat kapacitu
demineralizační patrony Fillsoft Zero s ohledem na vodivost.
