Первый ввод в эксплуатацию
Вакуумный деаэратор — 24.04.2020 - Rev. A
Русский — 185
10
Menu
• Вызов пользовательского меню
11
Quit
• Квитирование сообщений
Выбор и изменение параметров
1. Выбрать параметр кнопкой «OK» (5).
2. Изменить параметр кнопкой «▼» (7) или «▲» (9).
3. Подтвердить параметр кнопкой «OK» (5).
4. Сменить пункт меню кнопкой «▼» (7) или «▲» (9).
5. Сменить уровень меню кнопкой «Quit» (11).
7.4 Обработка процедуры запуска системы управления
Процедура запуска служит для настройки параметров при первом вводе
Servitec в эксплуатацию. Она начинается с первым включением системы
управления и настраивается один раз. Последующие изменения и проверки
параметров выполняются в пользовательском меню, см. главу 8.2.1
"Пользовательское меню" стр. 189.

Указание!
Включить электропитание (230 В) системы управления, подключив
контактный штекер.
Устройство находится в режиме останова. СИД «Auto» на панели
управления не горит.
1. Выбор языка ПО.
Язык
2. Перед вводом устройства в
эксплуатацию прочитайте руководство
по эксплуатации и проверьте
правильность монтажа.
Прочитайте
руководство по
эксплуатации!
3. Укажите имеющееся исполнение
Servitec.
Выбрать установку
4. Выберите желаемый вариант подпитки:
Magcontrol:
Подпитка по давлению в системе с
мембранным расширительным резервуаром.
Levelcontrol:
Подпитка по уровню в системе со станцией
компенсации давления.
Servitec
Magcontrol
Отображается при выборе варианта
подпитки «Magcontrol»:
5. Введите давление срабатывания
предохранительного клапана
генератора тепла.
Давление предохр.
клап.
Отображается при выборе варианта
подпитки «Magcontrol»:
6. Введите минимальное рабочее
давление.
Расчет минимального рабочего
давления P0, см. главу 7.2 "Настройка
минимального рабочего давления
для Magcontrol" стр. 184.
Мин. раб. давление
7. Последовательно изменить значения
мигающих индикаторов часов, минут и
секунд.
В случае возникновения ошибки текущее
время сохраняется в памяти ошибок.
Время:
8. Последовательно изменить значения
мигающих индикаторов дня, месяца и
года.
В случае возникновения ошибки дата
сохраняется в памяти ошибок.
Дата:
9. Выберите в строке сообщений и
подтвердите нажатием «OK»:
Завершить процедуру
запуска?
Да:
процедура запуска завершается.
Servitec автоматически переходит в
режим останова.
Нет:
процедура запуска возобновляется.
Индикация давления появляется только в
режиме «Magcontrol».
2.0 bar
STOP

Указание!
Устройство находится в режиме останова. После ввода параметров
не переходите из процедуры запуска в автоматический режим.

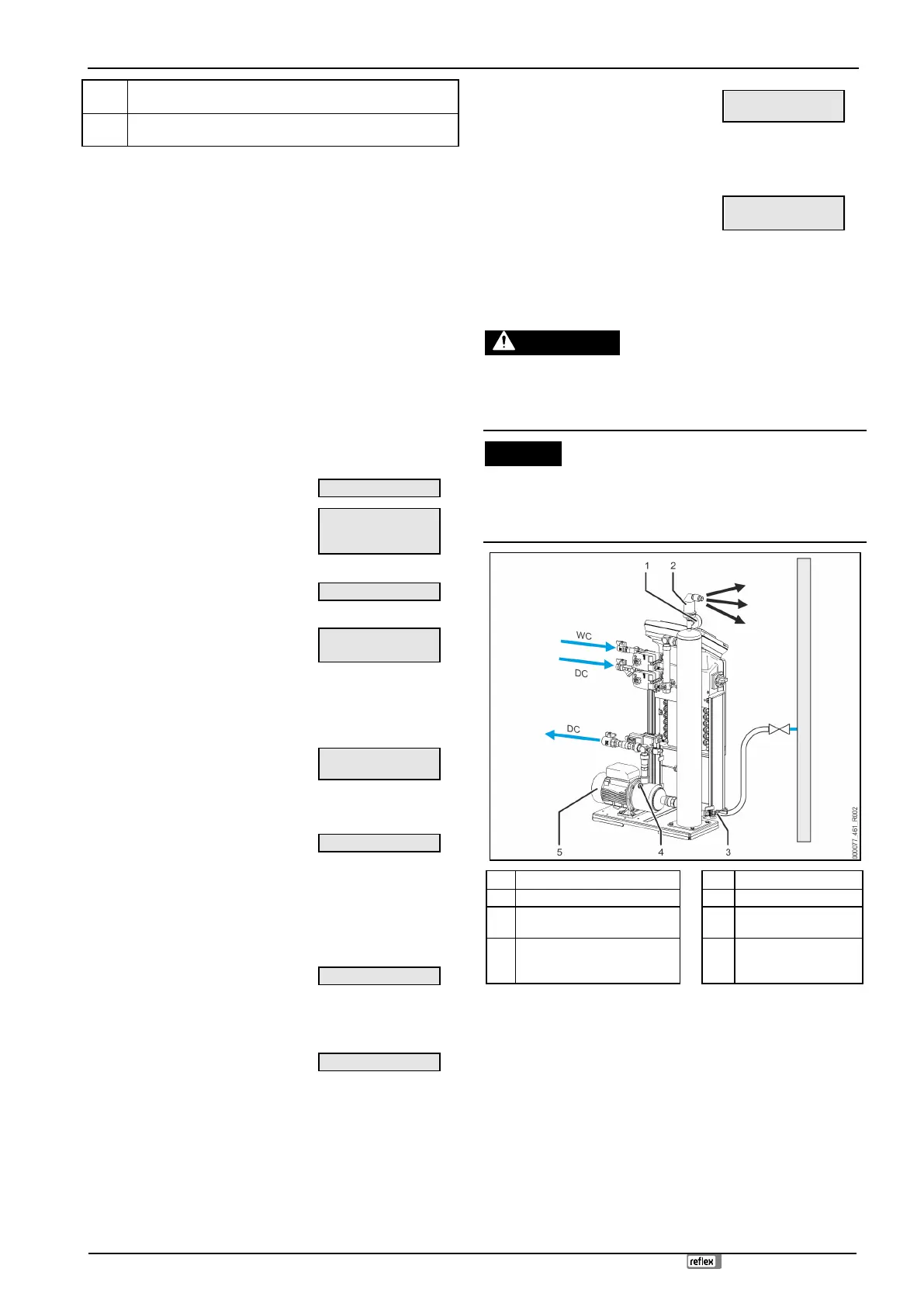

7.5 Заполнение устройства водой и удаление воздуха
ВНИМАНИЕ
Опасность травмирования при запуске насоса
Запуск насоса во время вращения двигателя отверткой за крыльчатку
может привести к травмам рук.
• Перед проворачиванием насоса отверткой за крыльчатку вентилятора
отключить насос от источника напряжения.
ВАЖНО
Повреждение устройства при пуске насоса
Запуск насоса во время вращения двигателя отверткой за крыльчатку
может привести к повреждению насоса.
• Перед проворачиванием насоса отверткой за крыльчатку вентилятора
отключить насос от источника напряжения.
1
Вакуумметр «PI»
5
Насос «PU»
2
Деаэрационный клапан «DV»
WC
Линия подпитки
3
Впускной и выпускной кран
«FD»
DC
Деаэрационные линии
4
Резьбовая пробка
деаэрационного отверстия
«AV»
1. Заполнить Servitec через систему.
– После открытия шаровых кранов «DC» вакуумная
распылительная труба самостоятельно заполняется при
наличии достаточного запаса воды в системе.
2. Опция
– Заполнить Servitec водой через впускной и выпускной кран (3).
– Присоединить шланг к впускному и выпускному крану (3)
вакуумной распылительной трубы «VT».
3. Заполнить вакуумную распылительную трубу водой.
– Воздух выходит через деаэрационный клапан (2), давление
воды указывается на вакуумметре (1).
