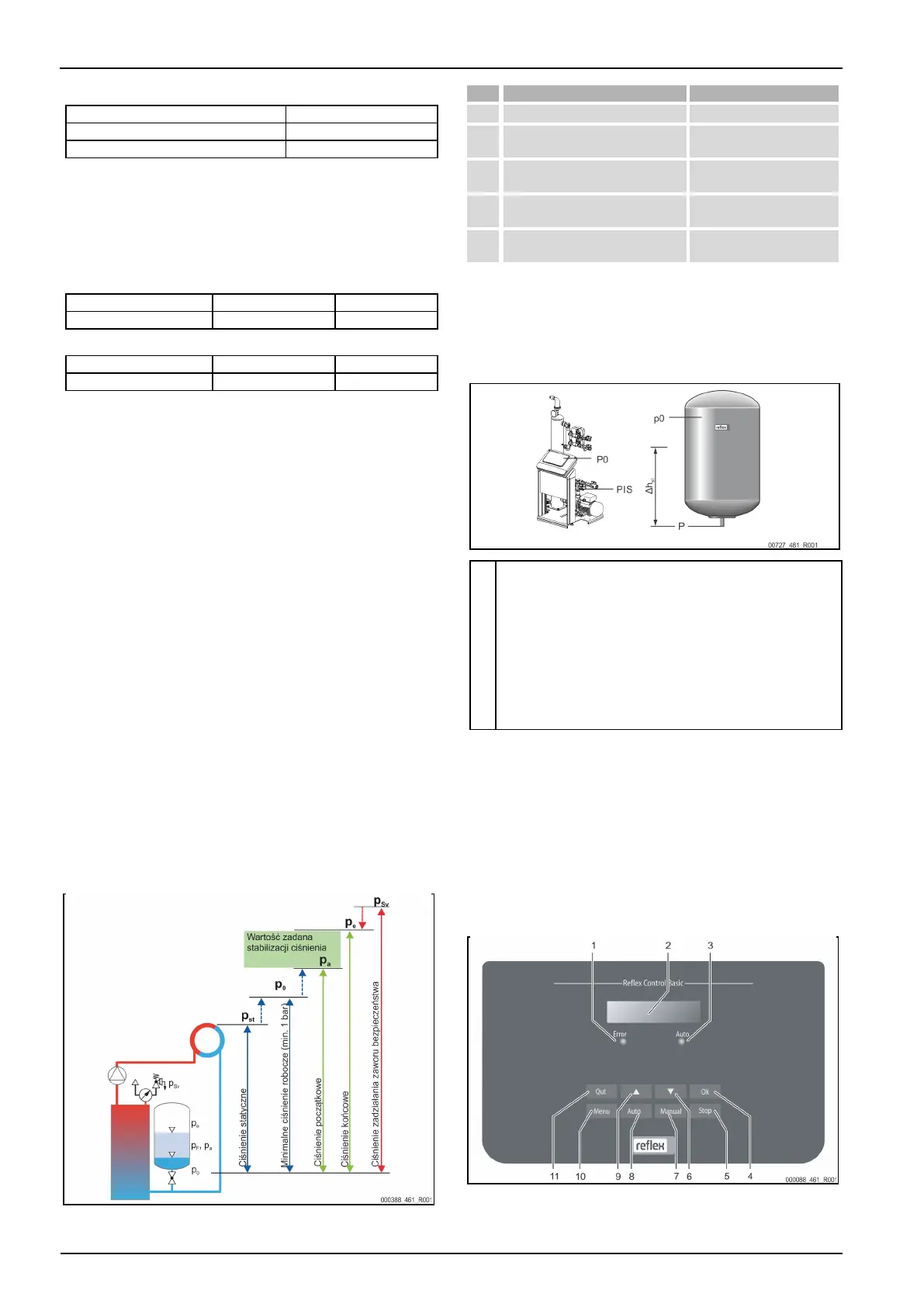

Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
6.6 Potwierdzenie montażu i uruchomienia
Dane umieszczone na tabliczce znamionowej:
Urządzenie zostało zamontowane i uruchomione zgodnie z instrukcją obsługi.
Ustawienie sterownika jest zgodne z lokalnymi warunkami.
Wskazówka!
W razie zmiany ustawionych fabrycznie wartości urządzenia należy ten
fakt odnotować w tabeli potwierdzenia konserwacji, patrz rozdział 9.4
"Potwierdzenie konserwacji" strona 365.
Wskazówka!
Prawidłowy montaż i uruchomienie urządzenia potwierdzić w protokole
montażu, uruchomienia i konserwacji. Jest to warunek korzystania z
rękojmi.
– Pierwsze uruchomienie urządzenia oraz coroczny przegląd należy
powierzyć serwisowi firmy Reflex.
7.1 Spr awdzenie warunków pierwszego uruchomienia
Urządzenie Servitec jest gotowe do pierwszego uruchomienia, jeżeli ukończono
prace opisane w rozdziale „Montaż”.
• Ustawiono urządzenie Servitec.
• Wykonano podłączenia urządzenia Servitec do instalacji i układ stabilizacji
ciśnienia jest gotowy do pracy.
– Przewód odgazowywania do układu instalacji.
– Przewód odgazowywania z układu instalacji.
• Urządzenie Servitec zostało podłączone do uzupełniania wody i jest
gotowe do pracy na wypadek, gdy będzie potrzebne uzupełnianie w trybie
automatycznym.
• Rurociągi przyłączeniowe urządzenia Servitec zostały przed
uruchomieniem przepłukane i oczyszczone z pozostałości po spawaniu
oraz zanieczyszczeń.
• Instalacja jest napełniona wodą i odgazowana. Woda może cyrkulować w
całej instalacji.
• Wykonano podłączenie do instalacji elektrycznej zgodnie z
obowiązującymi przepisami krajowymi i lokalnymi.
7.2 Ustawianie minimalnego ciśnienia roboczego w trybie
Magcontrol
Minimalne ciśnienie robocze „p
0
” wyznacza się w oparciu o lokalizację urządzenia
Servitec.
= wysokość statyczna (h
st
)/10
Minimalne ciśnienie robocze
= p
st
+ 0,2 bara (wartość
zalecana)
Ciśnienie początkowe (ciśnienie
napełniania wody zimnej)
≤ p
Sv
- 0,5 bara (dla p
Sv
≤ 5,0
barów)
Ciśnienie zadziałania zaworu
bezpieczeństwa
≥ p
0
+ 1,2 bara (dla p
Sv
≤ 5,0
barów)
Minimalne ciśnienie robocze można obliczyć i zapisać w konfiguracji podczas
pierwszego uruchomienia za pomocą aplikacji Reflex Control Smart. Prosimy
stale sprawdzać również prawidłowe ciśnienie wstępne MNW w instalacji.
Wykonać następujące czynności:
1 Ustawić w aplikacji sterownik w trybie „Magcontrol”.
2. Określić minimalne ciśnienie robocze „P0” urządzenia w zależności od
ciśnienia wejściowego „p0” membranowego naczynia wzbiorczego.
• Urządzenie jest zainstalowane na takiej samej wysokości co
membranowe naczynie wzbiorcze (∆h
st
= 0).
– P
0
= p0*
• Urządzenie jest zainstalowane niżej niż membranowe naczynie
wzbiorcze.
– P
0
= p0 + ∆h
st
/10*
• Urządzenie jest zainstalowane wyżej niż membranowe naczynie
wzbiorcze.
– P
0
= p0 - ∆h
st
/10*
* p0 w barach, ∆h
st
w metrach
Wskazówka!
Dla wartości zadanej urządzenia Servitec należy zawsze brać pod uwagę
ciśnienie zadziałania zaworu bezpieczeństwa
(patrz wzór do obliczenia).
Wskazówka!
Należy unikać spadków poniżej minimalnego ciśnienia roboczego.
Pozwala to uniknąć podciśnienia, parowania i tworzenia się
pęcherzyków pary.
7.3 Sterownik
7.3.1 Obsługa panelu sterowniczego
