Reflex Servitec 60 Original Operating Manual

Første igangsetting
130 — Norsk
Vakuum - sprayavgassing — 24.04.2020 - Rev. A
7. Endre de blinkende visningene for "Time",
"Minutt" og "Sekund" etter hverandre.
Når det oppstår en feil, legges klokkeslettet i
feilminnet.
Klokkeslett:
8. Endre etter hverandre de blinkende
visningene for "Dag", "Måned", "År".
Når det oppstår en feil, legges datoen i
feilminnet.
Dato:
9. Velg i meldingslinjen og bekreft med
"OK":
Avslutte startrutinen?
ja:
Startrutinen blir avsluttet. Servitec
skifter automatisk til stoppdrift.
nei:
Oppstartrutinen starter på nytt.
Trykket vises kun i modus "Magcontrol".
2,0 bar
STOPP

Merk!
Du befinner deg i stopp-modus. Skift etter fra oppstartrutinen til
automatisk drift etter å ha lagt inn parametere.

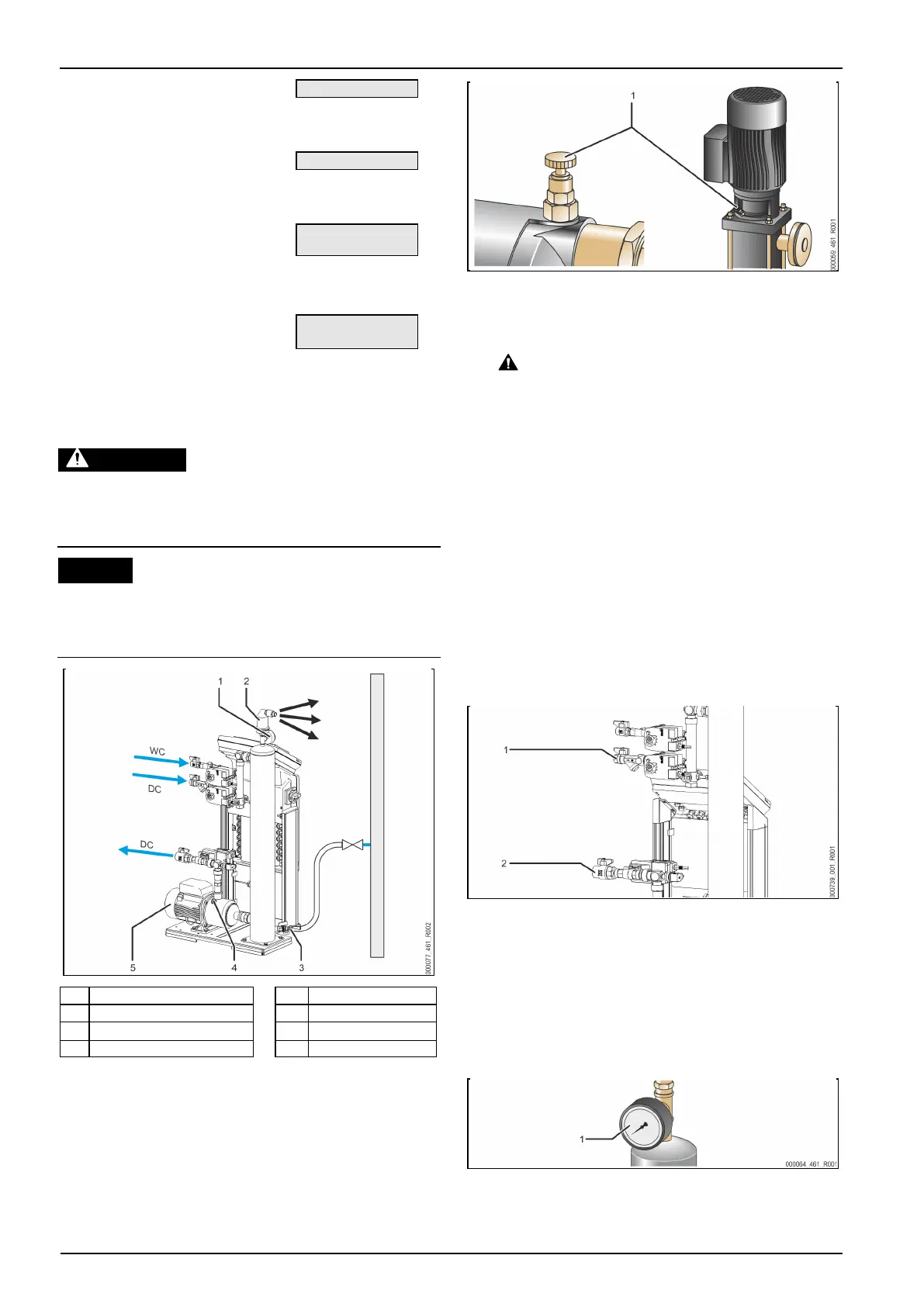

7.5 Fylle enheten med vann og lufte den
FORSIKTIG
Fare for personskader når pumpen starter
Når pumpen starter kan det oppstå skader i hånden dersom du dreier
pumpemotoren på viftehjulet med skrutrekker.
• Slå av spenningen til pumpen før du trekker til pumpemotoren på
viftehjulet med et skrujern.
OBS
Fare for materielle skader når pumpen starter
Når pumpen starter kan det oppstå skader på pumpen dersom du dreier
pumpemotoren på viftehjulet med skrutrekker.
• Slå av spenningen til pumpen før du trekker til pumpemotoren på
viftehjulet med et skrujern.
1
Vakuummåler "PI"
5
Pumpe "PU"
2
Avgassingsventil "DV"
WC
Ettermatingsledning
3
Fylle- og tømmekran "FD"
DC
Avgassingsledninger
4
Lufteskrue "AV"
1. Fyll Servitec via anlegget.
– Når kuleventilen "DC" åpnes og det er tilstrekkelig med vann i
anlegget, fylles vakuum-sprøyterøret automatisk.
2. Alternativt
– Fyll Servitec med vann via fylle- og tømmekranen (3).
– Koble en slange til fylle- og tømmekranen (3) på vakuum-
sprøyterøret "VT".
3. Fyll vakuum-sprøyterøret med vann.
– Luften slipper ut gjennom avgassingsventilen (2) og vanntrykket kan
leses av på vakuummåleren (1).
Luft ut pumpen:
4. Drei utluftingsskruen (1) så langt at det kommer ut luft, eller en vann-luft-
blanding.
5. Drei ved behov pumpen i gang med en skrutrekker på viftehjulet til
pumpemotoren.
FORSIKTIG – Fare for personskade på grunn av pumpestart! Skader på
hånden på grunn av pumpestart. Koble pumpen fra spenningen før du
dreier pumpemotoren i gang på viftehjulet med en skrutrekker.
OBS – materielle skader. Skader på pumpen på grunn av pumpestart. Koble
pumpen fra spenningen før du dreier pumpemotoren i gang på viftehjulet
med en skrutrekker.
– Vann-luft-blandinger fjernes fra pumpen.
6. Skru utluftingsskruen til igjen når det bare kommer ut vann.
7. Steng fylle- og tømmekranen.
Fylling og utlufting er avsluttet.

Merk!
Pumpen "PU" skal ikke være slått på når Servitec fylles med vann.

Merk!
Lufteskruen skal ikke skrues helt ut. Vent så lenge til det kommer ut
vann uten luft. Utluftingsprosessen må gjentas helt til pumpen "PU" er
fullstendig utluftet.
7.6 Vakuumtest
Utfør vakuumtesten for å garantere funksjonen til Servitec.
1 Steng kuleventilen (1) med smussfangeren fra tilførselsledningen "DC" til
sprøyterøret. Den andre kuleventilen (2) i tilførselsledningen fra pumpen
"DC" til anlegget forblir åpen.
2 Lag et vakuum i manuell drift av styringen.
• Trykk på "Manual"-knappen på betjeningsfeltet til styringen.
• Velg systemavgassing "SE" med vekselknappen "tilbake" på
betjeningsfeltet.
– Etter en tidsforsinkelse på 50 sekunder starter pumpen.
3 Slå av systemavgassingen "SE" med vekselknappen "tilbake" etter at
pumpen har kjørt i 10 sekunder.
• Noter undertrykket som vises på vakuummåleren.
