Reflex Servitec 60 Original Operating Manual

První uvedení do provozu
204 — Česky
vakuum - ostřikovací odplyňování — 24.04.2020 - Rev. A
• Přístroj je nainstalován na stejné úrovni jako membránová tlaková
expanzní nádoba (∆h
st
= 0).
– P
0
= p0*
• Přístroj je nainstalován níže než membránová tlaková expanzní
nádoba.
– P
0
= p0 + ∆h
st
/10*
• Přístroj je nainstalován výše než membránová tlaková expanzní
nádoba.
– P
0
= p0 - ∆h
st
/10*
* p0 v barech, ∆h
st
v metrech

Upozornění!
V případě požadované hodnoty stanice Servitec jr nutné vždy sledovat
otevírací tlak pojistného ventilu
(viz vzorec pro výpočet).

Upozornění!
Vyhněte se nedosažení minimálního provozního tlaku. Nízký tlak,
odpaření a tvorba parních bublinek jsou tak vyloučeny.
7.3 Řízení

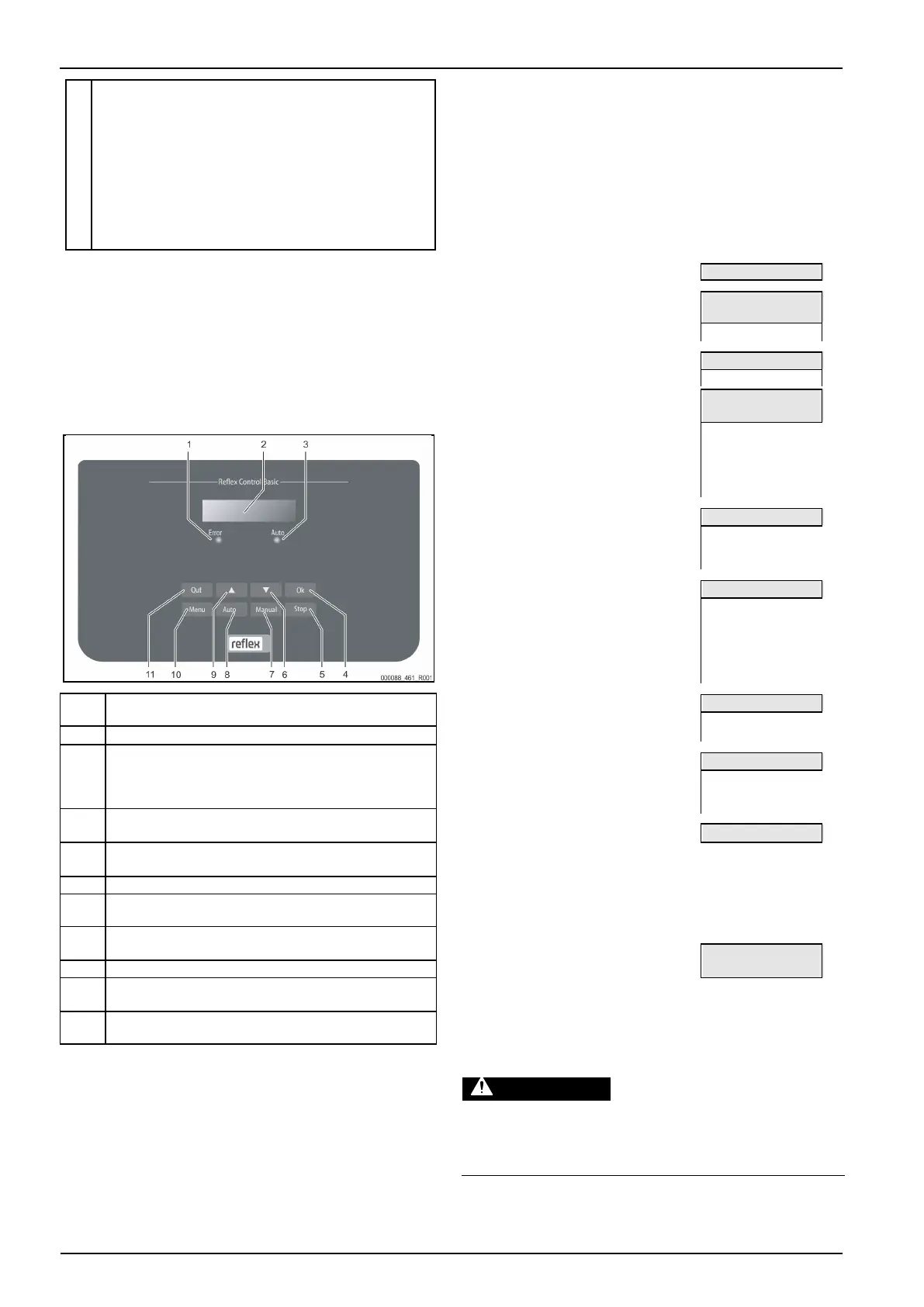

7.3.1 Manipulace s ovládacím panelem
1
LED Error
• Error LED svítí v případě hlášení poruchy
2
Displej
3
LED auto
• Auto LED svítí v automatickém provozu zeleně
• Auto LED bliká v ručním provozu zeleně
• Auto LED je v režimu zastavení zhasnutá
4
OK
• Potvrzení akcí
5
Stop
• Pro uvedení do provozu a nová zadání hodnot v řízení
6
Přepnutí v nabídce „zpět“
7
Příručka
• Pro testy a údržbářské práce
8
Auto
• Pro trvalý provoz
9
Přepnutí v nabídce „dopředu“
10
Menu
• Vyvolání zákaznického menu
11
Potvrdit
• Potvrdit hlášení
Volba a změna parametrů
1. Vyberte parametr pomocí tlačítka „OK“ (5).
2. Změňte parametr přepínacími tlačítky „▼“ (7) nebo „▲“ (9).
3. Potvrďte parametr pomocí tlačítka „OK“ (5).
4. Změňte bod menu přepínacími tlačítky „▼“ (7) nebo „▲“ (9).
5. Přepněte úroveň menu tlačítkem „Quit“ (11).
7.4 Zpracování startovacího rutinního programu řízení
Start procedury slouží k nastavení nezbytných parametrů pro první zprovoznění
stanice Servitec. Začíná prvním zapnutím řízení a může proběhnout jen jednou.
V nabídce pro zákazníky se zadávají následující změny nebo kontroly parametrů,
viz kapitola 8.2.1 "Zákaznické menu" na stránce 208.

Upozornění!
Napájecí napětí (230 V) řízení vytvoříte zasunutím kontaktní zástrčky.
Nacházíte se v režimu zastavení. LED kontrolka „Auto“ na ovládacím panelu
zhasla.
1. Výběr jazyka softwaru.
Jazyk
2. Před spuštěním si přečtěte celý návod
k obsluze a zkontrolujte řádnou montáž.
Přečtěte si návod
k obsluze!
3. Zadejte variantu stanice Servitec.
Výběr zařízení
4. Vyberte požadovanou variantu napájení:
Magcontrol:
Napájení zařízení závislé na tlaku
s membránovou tlakovou expanzní nádobou.
Levelcontrol:
Napájení zařízení závislé na hladině se stanicí
pro stabilizaci tlaku.
Servitec
Magcontrol
Zobrazuje se při výběru varianty napájení
„Magcontrol“:
5. Zadejte vypínací tlak pojistného ventilu
tepelného generátoru.
Tlak poj. ventil
Zobrazuje se při výběru varianty napájení
„Magcontrol“:
6. Zadejte minimální provozní tlak.
Pro výpočet minimálního provozního
tlaku P0, viz kapitola 7.2 "Nastavení
minimálního provozního tlaku pro
Magcontrol" na stránce 203.
Min. prov. tlak
7. Postupně změňte blikající hlášení pro
„hodinu“, „minutu“ a „sekundu“.
Čas se uloží při výskytu chyby v paměti poruch.
Čas:
8. Postupně změňte blikající hlášení pro
„den“, „měsíc“, „rok“.
Datum se uloží při výskytu chyby v paměti
poruch.
Datum:
9. Zvolte v řádku hlášení a potvrďte „OK“:
Ukonč. start. rut.progr.?
ano:
Startovací rutinní program bude
ukončen. Stanice Servitec se
automaticky přepne do režimu
zastavení.
ne:
Startovací rutinní program se opět
spustí.
Hlášení tlaku se zobrazí jen v režimu
„Magcontrol“.
2,0 barů
STOP

Upozornění!
Nacházíte se v režimu zastavení. Po zadání parametrů nepřepínejte
prosím ze startovacího rutinního programu do automatického provozu.
7.5 Naplňte přístroj vodou a odvzdušněte jej
UPOZORNĚNÍ
Nebezpečí poranění rozběhem čerpadla
Při spuštění čerpadla mohou být poraněny ruce, pokud motor čerpadla u kola
ventilátoru roztáčíte pomocí šroubováku.
• Odpojte čerpadlo od napětí předtím, než utáhnete motor čerpadla na kole
ventilátoru šroubovákem.
