Opis aparata
Vakuumsko pršilno razplinjanje — 24.04.2020 - Rev. A
Slovenščina — 253

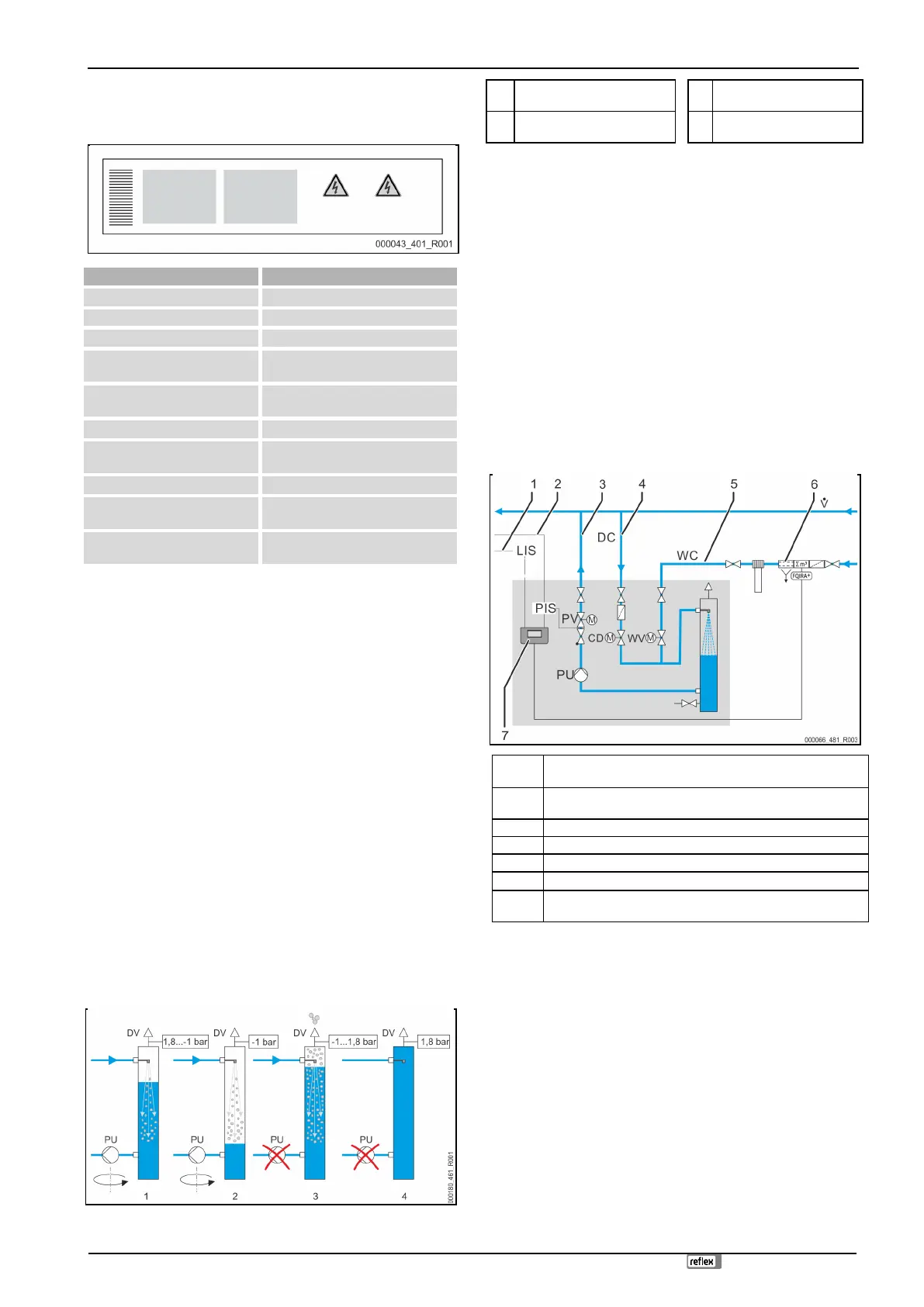

4.2 Identifikacija
Tipska tablica je pod pokrovom vijakov krmilnika. Tam lahko najdete podatke o
proizvajalcu, letu izdelave, proizvodni številki ter tehnične podatke.
Navedbe na tipski tablici
Pomen
Type
Oznaka naprave
Serial No.
Serijska številka
min. / max. allowable pressure P
Minimalni/maksimalni dopustni tlak
max. continuous operating
temperature
Maksimalna temperatura trajnega
obratovanja
min. / max. allowable temperature /
flow temperature TS
Minimalna/maksimalna dopustna
temperatura/temperatura vtoka TS
Year built
Leto izdelave
min. operating pressure set up on
shop floor
Tovarniško nastavljen minimalni
obratovalni tlak
at site
Nastavljen minimalni obratovalni tlak
max. pressure saftey valve factory -
aline
Tovarniško nastavljen vklopni tlak
varnostnega ventila
at site
Nastavljen vklopni tlak varnostnega
ventila
4.3 Delovanje
Servitec je primeren za razplinjanje vode iz sistema naprav in napajalne vode. Iz
vode odstranjuje do 90 % raztopljenih plinov. Razplinjuje se v časovno krmiljenih
ciklih. En cikel sestavljajo naslednje faze:
• Vbrizgavanje in vzpostavljanje vakuuma
Dovod „DC“ vode, bogate s plini, iz sistema naprav k vakuumski cevi za
pršenje „VT“ je odprt. Glede na potrebe se delni tokovi vode iz sistema
naprav, bogate s plini, in napajalne vode prek vodov „DC“ in „WC“ v
vakuumski cevi za pršenje fino razpršujejo. Ker se v cevi za pršenje
vbrizgava manj vode kot pa se s črpalko „PU“ odvaja nazaj v sistem iz
vakuumske cevi za pršenje, v cevi za pršenje nastane vakuum. Črpalka „PU“
vleče vakuum do tlaka nasičenja vode. Podtlak se prikaže na vakuumskem
merilniku „PI“. Velika kontaktna površina razpršene vode in padec
nasičenja plina do vakuuma privedeta do razplinjanja vode. Razplinjena
voda se iz vakuumske cevi za pršenje skozi črpalko črpa nazaj v sistem
naprav. Tam je spet sposobna topiti pline.
• Izločanje
Črpalka „PU“ se izklopi. Voda se še naprej vbrizgava v vakuumsko cev za
pršenje „VT“ in razplinja. Nivo vode v vakuumski cevi za pršenje „VT“
narašča. Plini, ki so se ločili od vode, se izločijo skozi razplinjalni ventil „DV“.
• Čas mirovanja
• Ko se je plin izločil, Servitec nekaj časa miruje, preden se
zažene nov cikel.
Potek razplinjalnega cikla v vakuumski pršilni cevi „VT“
Primer: Hladilni sistem za vodo ≤ 30 °C, tlak v sistemu naprav: 1,8 bar,
razplinjanje sistema naprav „DC“ v obratovanju, razplinjanje med napajanjem
„WC“ zaprto.
1
Vbrizgavanje in vzpostavljanje
vakuuma
3
Izločanje
2
Vbrizgavanje in vzpostavljanje
vakuuma
4
Čas mirovanja
Razplinjanje
Celoten postopek razplinjanja je hidravlično usklajen prek hidravličnega sistema
s pomočjo regulacijske krogelne pipe „PV“ in krmilnika naprave Servitec.
Obratovalna stanja se nadzorujejo, krmilnik naprave Servitec pa jih prikazuje na
zaslonu. V krmilniku so 3 različni programi razplinjanja in 2 različici napajanja, ki
jih je mogoče prosto izbrati in nastaviti.
Programi razplinjanja
• Trajno razplinjanje:
Za trajno razplinjanje v obdobju več ur ali dni z zaporednimi razplinjalnimi
cikli brez premorov. Ta program se priporoča po zagonu in popravilih.
• Intervalno razplinjanje:
Intervalno razplinjanje je sestavljeno iz omejenega števila razplinjalnih
ciklov. Med intervali so določeno dolgi premori. Ta program se priporoča za
trajno obratovanje.
• Razplinjanje med napajanjem:
Pri tej nastavitvi se razplini samo napajalna voda. Razplinjanje sistema ne
poteka.
Različice napajanja
Obstajata dve različici napajanja. Nadzorujejo ju čas napajanja in napajalni cikli.
1
Krmilni vod enote za vzdrževanje tlaka za zahtevo napajanja v načinu
obratovanja „Levelcontrol“
2
Signalni vod od tlačnega merilnega pretvornika „PIS“ za različico
napajanja „Magcontrol“
3
Vod za razplinjanje „DC“ (razplinjena voda)
4
Vod za razplinjanje „DC“ (voda, obogatena s plinom)
5
Napajalni vod za vodo „WC“
6
Servitec
7
Opcijska dodatna oprema glejte poglavje 4.5 "Opcijska dodatna
oprema" na strani 254
Magcontrol:
Za sisteme naprav z membranskimi tlačnimi razteznimi
posodami.
• S pomočjo integriranega tlačnega merilnega pretvornika
„PIS“ se tlak v ogrevalnem ali hladilnem sistemu registrira
in nadzoruje. Če pade tlak pod izračunani polnilni tlak, se
aktivira razplinjanje pri napajanju.
Levelcontrol:
Za sisteme naprav z enotami za vzdrževanje tlaka.
• Odvisno od nivoja v posodi enote za vzdrževanje tlaka
„LIS“, se voda črpa neposredno v sistem naprav. Funkcijo
napajanja je mogoče sprožiti z eksternim 230-voltnim
signalom.
