Вакуумный деаэратор — 24.04.2020 - Rev. A

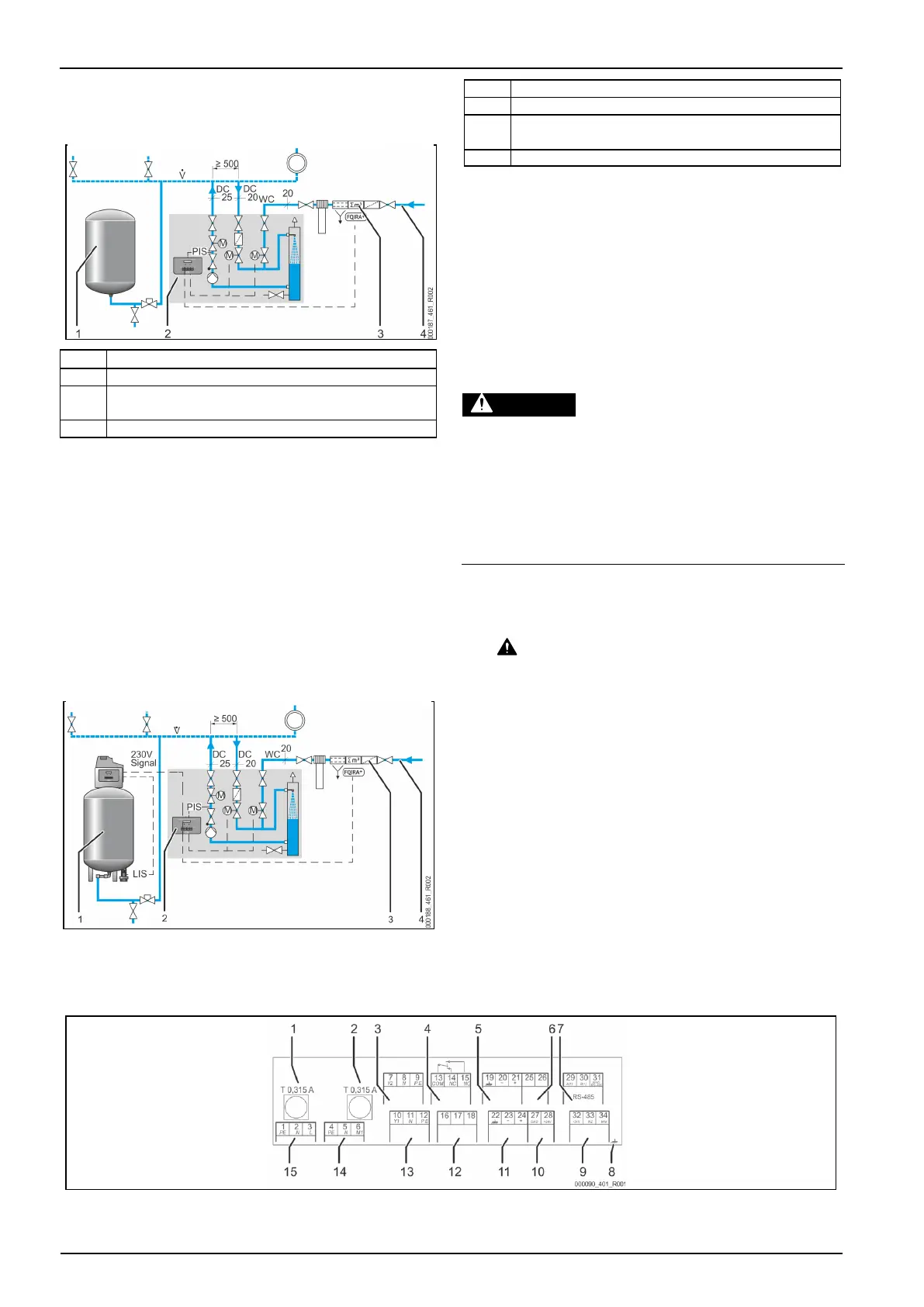

6.4.1 Подпитка по давлению Magcontrol
Пример для многокотловой системы с гидравлическим переходником и
мембранным расширительным резервуаром «MAG».
Расширительный резервуар «MAG»
Опциональное оснащение см. главу 4.5 "Опциональное
оснащение" стр. 179
В пользовательском меню системы управления Servitec настраивается
режим работы «Magcontrol». Этот режим относится к системам с одним
мембранным расширительным резервуаром. Подпитка осуществляется по
давлению. Требуемый для этого датчик давления «PIS» интегрирован в
Servitec. Деаэрационные линии «DC» подключаются вблизи мембранного
расширительного резервуара. Это позволяет обеспечить точный контроль
давления для подпитки в соответствии с потребностью.
Указание!
Деаэрационные линии на возвратной стороне системы подключать
перед гидравлическим переходником. Это позволит соблюдать
допустимый температурный диапазон 0 °C - 90 °C.
6.4.2 Подпитка по уровню Levelcontrol
Пример для многокотловой системы с подмешиванием в обратной
магистрали и управляемой компрессором станцией компенсации давления.
Станция компенсации давления
Опциональное оснащение см. главу 4.5 "Опциональное
оснащение" стр. 179
В пользовательском меню системы управления Servitec настраивается
режим работы «Levelcontrol». Этот режим действителен для систем со
станциями компенсации давления и позволяет обеспечивать гибкий режим
работы с постоянным давлением.
Подпитка водой в соответствии с потребностью осуществляется по
измеренному уровню воды в расширительном резервуаре станции
компенсации давления. Уровень воды определяется месдозой «LIS» и
передается в систему управления станции компенсации давления. При
недостаточном уровне воды эта система управления передает сигнал 230
В в систему управления Servitec. Подпитка водой осуществляется с
контролем времени и количества циклов подпитки через линию подпитки
«WC».
6.5 Электрическое подключение
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным для жизни
травмам.
• Убедиться в том, что установка, в которую монтируется устройство,
обесточена.
• Должна быть обеспечена защита от включения установки другими
лицами.
• Монтажные работы на электрическом присоединении устройства
должны проводиться только профессиональным электриком, с
соблюдением правил электротехники.
Нижеследующие описания относятся к стандартным системам и
ограничиваются необходимыми присоединениями на месте монтажа.
1. Систему обесточить и заблокировать от включения.
2. Снять крышку.
ОПАСНО Опасные для жизни травмы при ударе электрическим
током. Некоторые детали платы устройства могут оставаться под
напряжением 230 В даже после отсоединения сетевого штекера от
источника питания. Перед снятием крышек блока управления
необходимо полностью отключить устройство от источника
электропитания. Убедиться в том, что плата обесточена.
3. Воспользоваться подходящим резьбовым кабельным соединением.
Например, это M16 или M20.
4. Ввести все необходимые кабели через кабельное соединение.
5. Подключить все кабели в соответствии со схемой соединений.
– Следует учитывать данные о защите соединительных линий
устройства предохранителями, см. главу 5 "Технические
характеристики" стр. 179.
6. Смонтировать крышку.
7. Подключить сетевой штекер к источнику напряжения 230 В.
8. Включить установку.
Электрическое подключение завершено.
6.5.1 Схема соединений
