Reflex Servitec 60 Original Operating Manual

Montaggio
Degasaggio sottovuoto a iniezione — 24.04.2020 - Rev. A
Italiano — 89

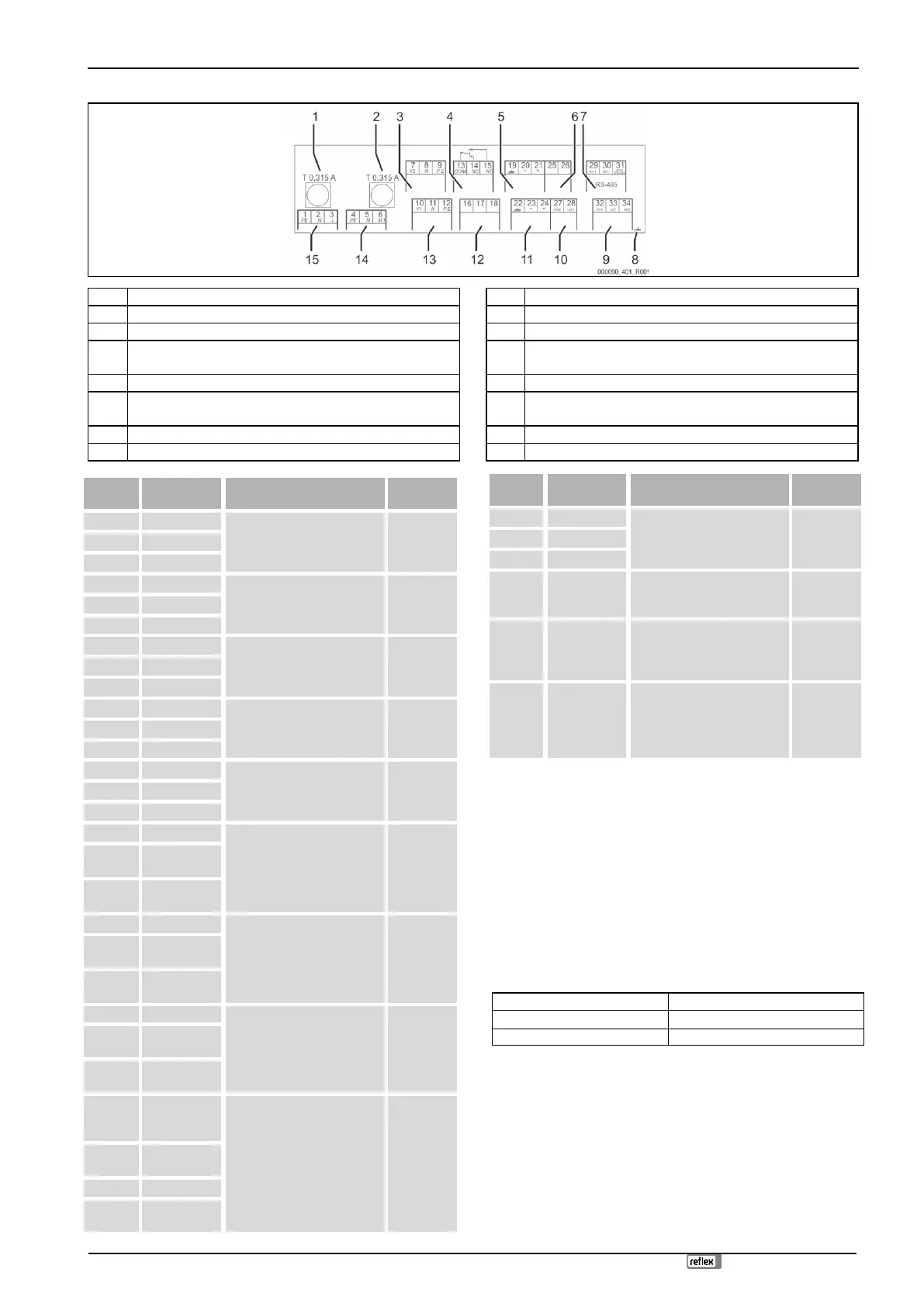

6.5.1 Schema dei morsetti
1
Interruttore di sicurezza
9
Ingressi digitali: Contatore d'acqua; Mancanza di acqua
2
Fusibile per ubinetto a sfera motorizzato
10
Rubinetto di regolazione a sfera (alimentazione)
3
Valvola di controllo degasaggio CD
11
Ingresso analogico per la pressione
4
Messaggio cumulativo
12
Richiesta esterna di rabbocco
(solo con Levelcontrol)
5
Optional per conducibilità
13
Valvola di rabbocco WV
6
Rubinetto di regolazione a sfera
(grandezza regolante (25) / Valore di ritorno (46))
14
Pompa
7
Interfaccia RS-485
15
Alimentazione della rete
8
---
Numero
morsetto
Segnale
Funzione
Cablaggio
1
PE
Alimentazione di tensione a 230
V mediante cavo con spina.
In fabbrica
2
N
3
L
4
PE
Pompa PU
In fabbrica
5 N
N
6 M1
M 1
7
Y2
Valvola di controllo degasaggio
CD
In fabbrica
8
N
9
PE
10
Y 1
Valvola di rabbocco WV
In fabbrica
11
N
12
PE
13
COM
Messaggio cumulativo (a
potenziale zero).
In sede
d'opera,
optional
14
NC
15
NO
16
libero
Richiesta esterna di rabbocco da
una stazione di mantenimento
della pressione; impostare l'unità
di controllo su "Levelcontrol"!
In sede
d'opera,
optional
17
Rabbocco (230
V)
18
Rabbocco (230
V)
19
Schermo PE
Ingresso analogico livello, non
viene usato sull'apparecchio.
---
20
- Livello
(segnale)
21
+ Livello (+
18 V)
22
PE (schermo)
Ingresso analogico pressione
In fabbrica
23
- Pressione
(segnale)
24
+ Pressione (+
18 V)
25
0 – 10 V
(grandezza
regolante)
Rubinetto di regolazione a sfera
In fabbrica
26
0 – 10 V
(riscontro)
27
GND
28
+ 24 V
(alimentazione)
Numero
morsetto
Segnale
Funzione
Cablaggio
29
A +
Interfaccia RS-485.
In sede
d'opera,
optional
30
B -
31
GND
32
+ 24 V
Interruttore mancanza acqua -
Protezione contro il
funzionamento a secco
In fabbrica
33
E1
Contatore d'acqua a contatto,
per la valutazione del rabbocco,
morsetto 32/33 chiuso = impulso
di conteggio.
In sede
d'opera,
optional
34
E2
Interruttore mancanza acqua,
morsetto 32/34. Condurre il cavo
dell'interruttore mancanza acqua
attraverso il collegamento a vite
e collegare ai morsetti.
In fabbrica
6.5.2 Interfaccia RS-485
6.5.2.1 Allacciamento dell'interfaccia RS-485
Allacciare l'interfaccia come segue:
1. Per l'allacciamento dell'interfaccia utilizzare il cavo seguente:
– Liycy (TP), 4 × 2 × 0,8, lunghezza totale massima bus 1000 m.
2. Allacciare l'interfaccia ai morsetti 29, 30, 31 della scheda nel quadro
elettrico ad armadio.
– Per l'allacciamento dell'interfaccia, vedi capitolo 6.5 "Allacciamento
elettrico" a pagina 88.
3. Impiegando l'apparecchio abbinato a una centralina di comando che non
supporta l'interfaccia RS-485 (ad esempio, interfaccia RS-232), adoperare
un adattatore adeguato.
6.6 Certificazione di montaggio e messa in servizio
Dati secondo targhetta:
P
0
Tipo:
P
SV
Numero di produzione:
L'apparecchio è stato montato e messo in servizio secondo il manuale d'uso.
L'impostazione dell'unità di controllo corrisponde alla situazione nel luogo di
esercizio.

Avvertenza!
In caso di modifica dei valori dell'apparecchio impostati in fabbrica,
documentare le modifiche nella tabella della certificazione di
manutenzione, vedi capitolo 9.4 "Certificazione di manutenzione" a
pagina 99.
