Reflex Servitec 60 Original Operating Manual

Pierwsze uruchomienie
Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
Polski — 357
1
Dioda LED sygnalizacji błędów
• Dioda sygnalizacji błędów świeci się w przypadku komunikatu o
usterce
2
Wyświetlacz
3
Dioda Auto
• Dioda LED Auto świeci się w trybie automatycznym na zielono
• W trybie ręcznym dioda Auto miga na zielono
• W trybie zatrzymania dioda Auto nie świeci się
4
OK
• Potwierdzanie operacji
5
Stop
• Do uruchamiania i wprowadzania nowych wartości w sterowniku
6
Powrót do poprzedniej pozycji w menu
7
Tryb ręczny
• Do celów testowych i serwisowych
8
Automatyczny
• Przejście do trybu pracy ciągłej
9
Przejście do kolejnej pozycji w menu
10
Menu
• Otwarcie menu użytkownika
11
Quit
• Potwierdzanie komunikatów
Wy bór i zmiana parametrów
1. Wybrać parametr przyciskiem „OK” (5).
2. Zmienić parametr przyciskami zmiany „▼“ (7) lub „▲“ (9).
3. Potwierdzić parametr przyciskiem „OK” (5).
4. Przejść do innej pozycji menu przyciskami zmiany „▼“ (7) lub „▲“ (9).
5. Zmienić poziom menu przyciskiem „Quit” (11).
7.4 Edycja procedury rozruchu sterownika
Procedura rozruchu służy do ustawienia parametrów do pierwszego
uruchomienia urządzenia Servitec. Procedura rozpoczyna się wraz z pierwszym
włączeniem sterownika i odbywa się tylko jeden raz. Późniejsze zmiany albo
kontrole parametrów przeprowadza się w menu użytkownika, patrz
rozdział 8.2.1 "Menu użytkownika" strona 361.

Wskazówka!
Załączyć napięcie zasilające (230 V) sterownika podłączając wtyk do
gniazda sieciowego.
Urządzenie znajduje się w trybie zatrzymania. Umieszczona na panelu dioda LED
"Auto" nie świeci się.
1. Wybór języka oprogramowania.
Język
2. Przed uruchomieniem przeczytać całą
instrukcję obsługi i sprawdzić
prawidłowość montażu.
Przeczytać instrukcję
obsługi!
3. Podaj wariant swojego urządzenia
Servitec.
Wybierz instalację
4. Wybierz wariant uzupełniania wody:
Magcontrol:
Uzupełnianie wody sterowane ciśnieniem w
instalacji z membranowym naczyniem
wzbiorczym.
Levelcontrol:
Uzupełnianie wody sterowane poziomem w
instalacji z układem stabilizacji ciśnienia.
Servitec
Magcontrol
Wyświetlane jest podczas wyboru wariantu
uzupełniania wody „Magcontrol“:
5. Wprowadzić ciśnienie zadziałania zaworu
bezpieczeństwa na kotle instalacji.
Ciśnienie zaw. bezp.
Wyświetlane jest podczas wyboru wariantu
uzupełniania wody „Magcontrol“:
6. Wprowadzić wartość minimalnego
ciśnienia roboczego.
Do obliczenia minimalnego ciśnienia
roboczego P0, patrz rozdział 7.2
"Ustawianie minimalnego ciśnienia
roboczego w trybie Magcontrol"
strona 356.
Min. ciśnienie rob.
7. Zmienić kolejno migające wskazania
„Godzina”, „Minuta” i „Sekunda”.
W przypadku wystąpienia błędu godzina jest
zapisywana w pamięci błędów.
Godzina:
8. Zmienić kolejno migające wskazania
„Dzień”, „Miesiąc” i „Rok”.
W przypadku wystąpienia błędu data jest
zapisywana w pamięci błędów.
Data:
9. Wybrać na pasku komunikatów i
zatwierdzić przyciskiem "OK":
Zakończyć proc.
rozruchu?
tak:
Procedura rozruchowa zostanie
zakończona. Servitec automatycznie
przechodzi do trybu zatrzymania.
nie:
Procedura rozruchowa rozpoczyna się
na nowo.
Wskazanie ciśnienia pojawia się tylko w trybie
"Magcontrol".
2.0 bary
STOP

Wskazówka!
Urządzenie znajduje się w trybie zatrzymania. Po wprowadzeniu
parametrów w procedurze rozruchu nie przełączać urządzenia na tryb
automatyczny.

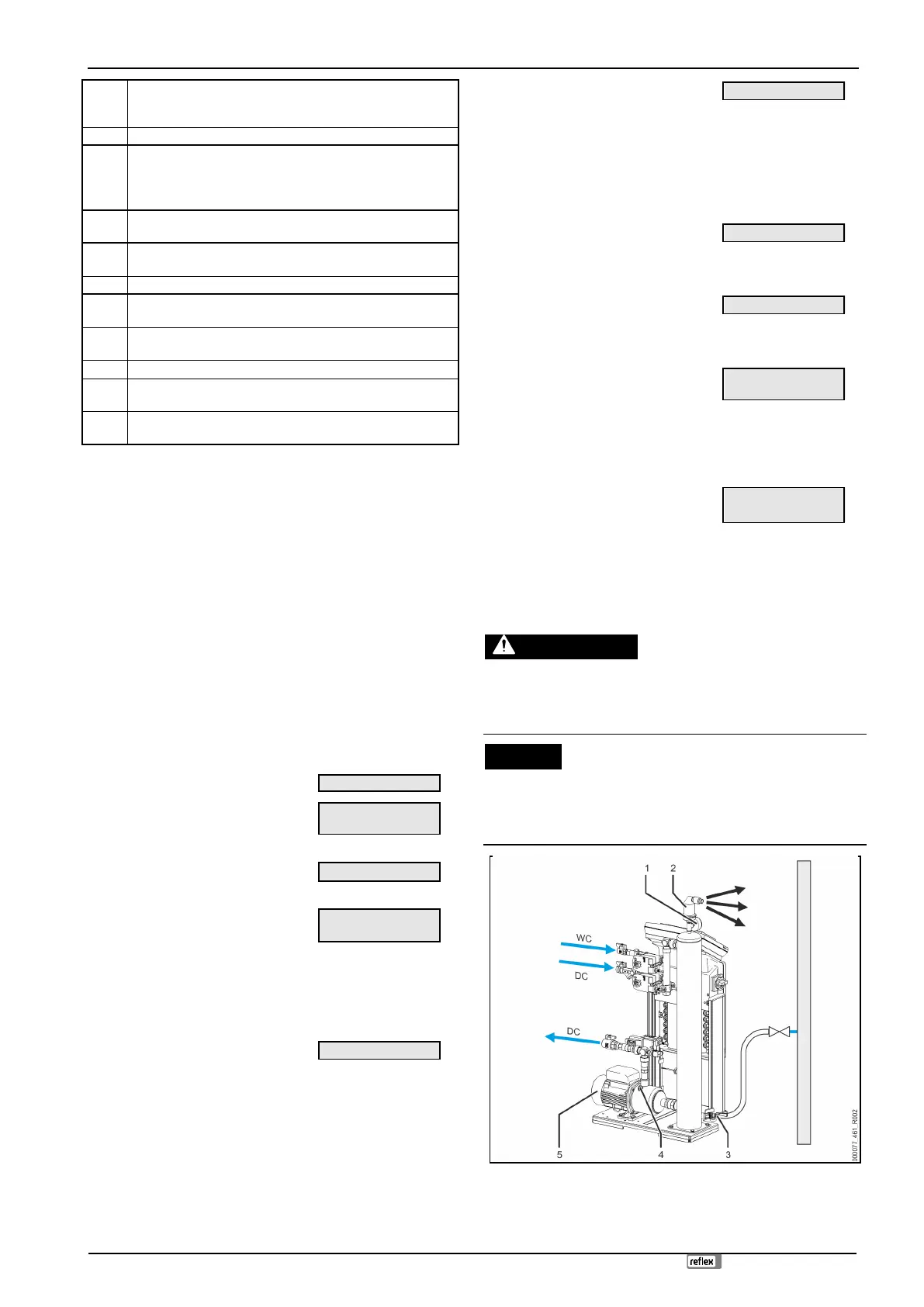

7.5 Napełnianie wodą i odpowietrzanie urządzenia
PRZESTROGA
Niebezpieczeństwo obrażeń wskutek rozruchu pompy
Podczas rozruchu pompy może dojść do obrażeń rąk, gdy silnik pompy będzie
obracany wkrętakiem za wirnik wentylatora.
• Przed obracaniem silnika pompy wkrętakiem za wirnik wentylatora
wyłączyć napięcie zasilające pompę.
UWAGA
Uszkodzenia urządzenia wskutek rozruchu pompy
Podczas rozruchu pompy może dojść do uszkodzeń pompy, gdy silnik pompy
będzie obracany wkrętakiem za wirnik wentylatora.
• Przed obracaniem silnika pompy wkrętakiem za wirnik wentylatora
wyłączyć napięcie zasilające pompę.
