Összeszerelés
Vákuum-porlasztócsöves gáztalanító — 24.04.2020 - Rev. A
Magyar — 297
A Servitec készülék vezérlésében a „Magcontrol” üzemmód van beállítva. Ez az
üzemmód membrános tágulási tartályos berendezésekre vonatkozik. Az
utántöltés a nyomástól függően történik. Az ehhez szükséges „PIS”
nyomásérzékelő a Servitec készülékbe van integrálva. A „DC” gáztalanító
vezetékek csatlakozása a membrán tágulási tartály közelében történik. Ezáltal
lehetőség van a pontos nyomásfelügyeletre az igény szerinti utántöltéshez.

Tudnivaló!
Csatlakoztassuk a gáztalanító vezetékeket a berendezés visszatérő
oldalán, a hidraulikus váltók elé. Ezáltal betartható a 0 °C–90 °C
megengedett hőmérséklettartomány.

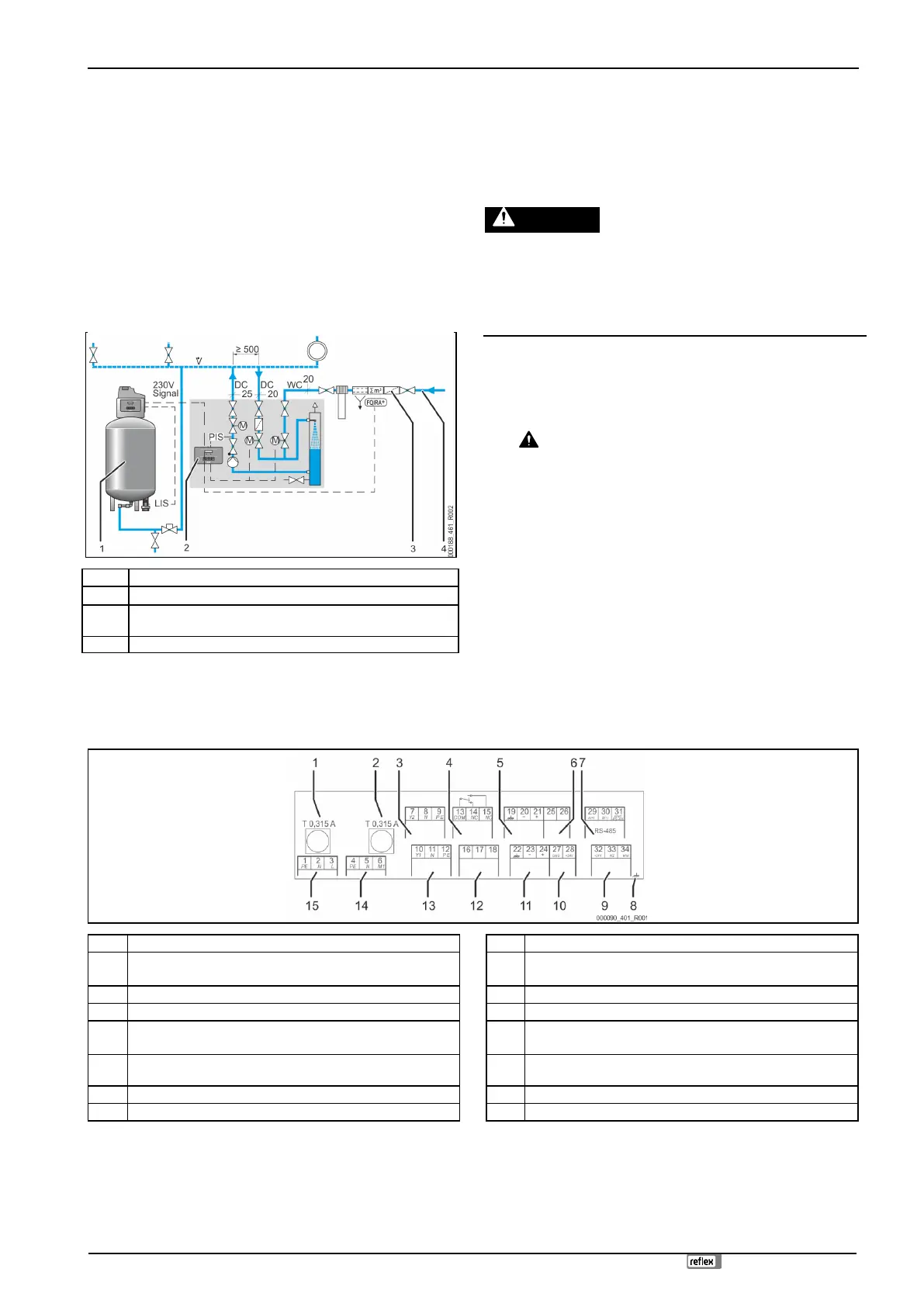

6.4.2 Levelcontrol szintfüggő utántöltés
Többkazános berendezés visszatérő keveréssel és kompresszorvezérelt
nyomástartó állomással (példaszerű ábrázolás).
1
Nyomástartó állomás
2
Servitec
3
Választható kiegészítő felszerelés Lásd a 4.5 "Opcionális kiegészítő
felszerelés" fejezetet a/az 294. oldalon
4
„WC” utántöltő vezeték
A Servitec készülék vezérlésében a „Levelcontrol” Ügyfél menü van beállítva. Ez
az üzemmód a nyomástartó állomásos berendezésekre vonatkozik, és rugalmas
működtetést tesz lehetővé állandó nyomás mellett.
Az igény szerinti vízutántöltés a nyomástartó állomás tágulási tartályban mért
vízszintjének megfelelően történik. A vízszintet a „LIS” nyomásmérő doboz
határozza meg, majd továbbítja a nyomástartó állomás vezérlése felé. Ez egy 230
V jelet küld a Servitec készülékvezérlés felé, ha a vízszint túl alacsony. A víz
utántöltése az utántöltési idő és az utántöltési idő és ciklusok felügyeletével
közvetlenül a „WC” utántöltő vezetéken keresztül történik.
6.5 Elektromos csatlakozás
VESZÉLY
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket okoz.
• Győződjünk meg arról, hogy feszültségmentes az a berendezés, amelybe
beszereljük a készüléket.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
Az alábbi leírások standard berendezésekre vonatkoznak, és a szükséges
helyszíni csatlakozásokra korlátozódnak.
1. Kapcsoljuk feszültségmentes állapotba a berendezést, és biztosítsuk a
visszakapcsolás ellen.
2. Vegyük le a burkolatot.
VESZÉLY Életveszélyes sérülések áramütés miatt. A készülék
alaplapjának részein még 230 V-os feszültség állhat fenn akkor is, ha a
hálózati dugó ki van húzva a dugaljból. Mielőtt levennénk a burkolatokat a
készülékről, teljesen válasszuk le a feszültségellátásról. Ellenőrizzük, hogy
az alaplap feszültségmentes-e.
3. Használjunk a megfelelő kábelhez való tömszelencét. Például M16 vagy
M20.
4. Vezessünk át minden beszerelendő kábelt a tömszelencén át.
5. Valamennyi kábelt a kapcsolási rajz szerint csatlakoztassunk.
– A helyszíni biztosítás végett vegyük figyelembe a készülék
csatlakozási teljesítményét, Lásd a 5 "Műszaki adatok" fejezetet
a/az 294. oldalon.
6. Szereljük fel a burkolatot.
7. Dugjuk a hálózati csatlakozót a 230 V-os feszültségellátóba.
8. Kapcsoljuk be a berendezést.
Az elektromos csatlakoztatás lezárult.
6.5.1 Kapcsolási terv
1
Főbiztosíték
9
Digitális bemenetek: Vízóra; Vízhiány
2
Biztosíték a motoros golyóscsapoknál
10
Szabályozó golyóscsap
(ellátás)
3
CD gáztalanítás állítószelep
11
Nyomás analóg bemenete
4
Gyűjtőjelentés
12
Külső utántöltő kérés (csak Levelcontrol esetén)
5
Opcionális a
vezetőképesség
13
WV utántöltő szelep
6
Szabályozó golyóscsap
(beavatkozó jel (25) / Visszatérési érték (46))
14
Szivattyú
7
RS-485 interfész
15
Hálózati betáplálás
8
---
