Reflex Servitec 60 Original Operating Manual

Descrição do aparelho
Sistema de desgaseificação por atomização em vácuo — 18.12.2019 - Rev. A
Português — 369
3.6 Riscos residuais
O aparelho foi construído de acordo com o estado da arte. Apesar disso,
persistem sempre alguns riscos residuais, que não é possível eliminar.
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento podem
causar queimaduras na pele.
• Usar luvas de proteção.
• Afixar avisos nas proximidades do aparelho que alertem para estes perigos.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção realizados
de forma incorreta, existe o perigo de queimaduras e ferimentos nas ligações, se
a água ou o vapor quente sob pressão forem subitamente expelidos.
• Garantir que os trabalhos de montagem, desmontagem ou manutenção
sejam realizados de forma correta.
• Garantir que a instalação é despressurizada, antes de realizar trabalhos de
montagem, desmontagem ou manutenção nas ligações.
ADVERTÊNCIA
Perigo de ferimentos devido ao peso elevado
Os aparelhos são muito pesados, o que pode dar origem a acidentes e lesões.
• Utilizar dispositivos de elevação adequados para o transporte e a
montagem.
CUIDADO
Perigo de ferimentos em caso de contacto com água glicolada
Em sistemas de instalações para circuitos de refrigeração podem ocorrer
irritações da pele e dos olhos em caso de contacto com água glicolada.
• Usar equipamento de proteção individual (por exemplo, vestuário de
proteção, luvas de proteção e óculos de proteção).
4 Descrição do aparelho
A Servitec é uma estação de desgaseificação e realimentação. As áreas de
aplicação principais são circuitos de aquecimento e refrigeração, bem como
instalações, em que se pretende evitar falhas operacionais causadas por gases
dissolvidos ou livres. A Servitec oferece as seguintes garantias:
• Evita a aspiração direta de ar através do controlo da pressurização com
realimentação automática.
• Evita problemas de circulação causados por bolhas de ar livres na água de
circulação.
• Reduz os danos causados por corrosão mediante a extração do oxigénio da
água de enchimento e realimentação.

Nota!
Operação e funcionamento com elevadas temperaturas do sistema
(>70°C):
O vácuo gerado faz baixar o ponto de ebulição do fluido. Essa
característica provoca uma alteração do volume do fluido no tubo de
pulverização sob vácuo. Se o fluido entrar em ebulição, a pressão
aumenta e anula o vácuo gerado no tubo de pulverização. Graças a esta
característica, o tipo de desgaseificação muda da desgaseificação a
vácuo para a desgaseificação térmica. No estado de ebulição do fluido, a
solubilidade dos gases é praticamente nula. Um maior caudal da bomba
não implica (a temperaturas >70°C) automaticamente um vácuo maior.

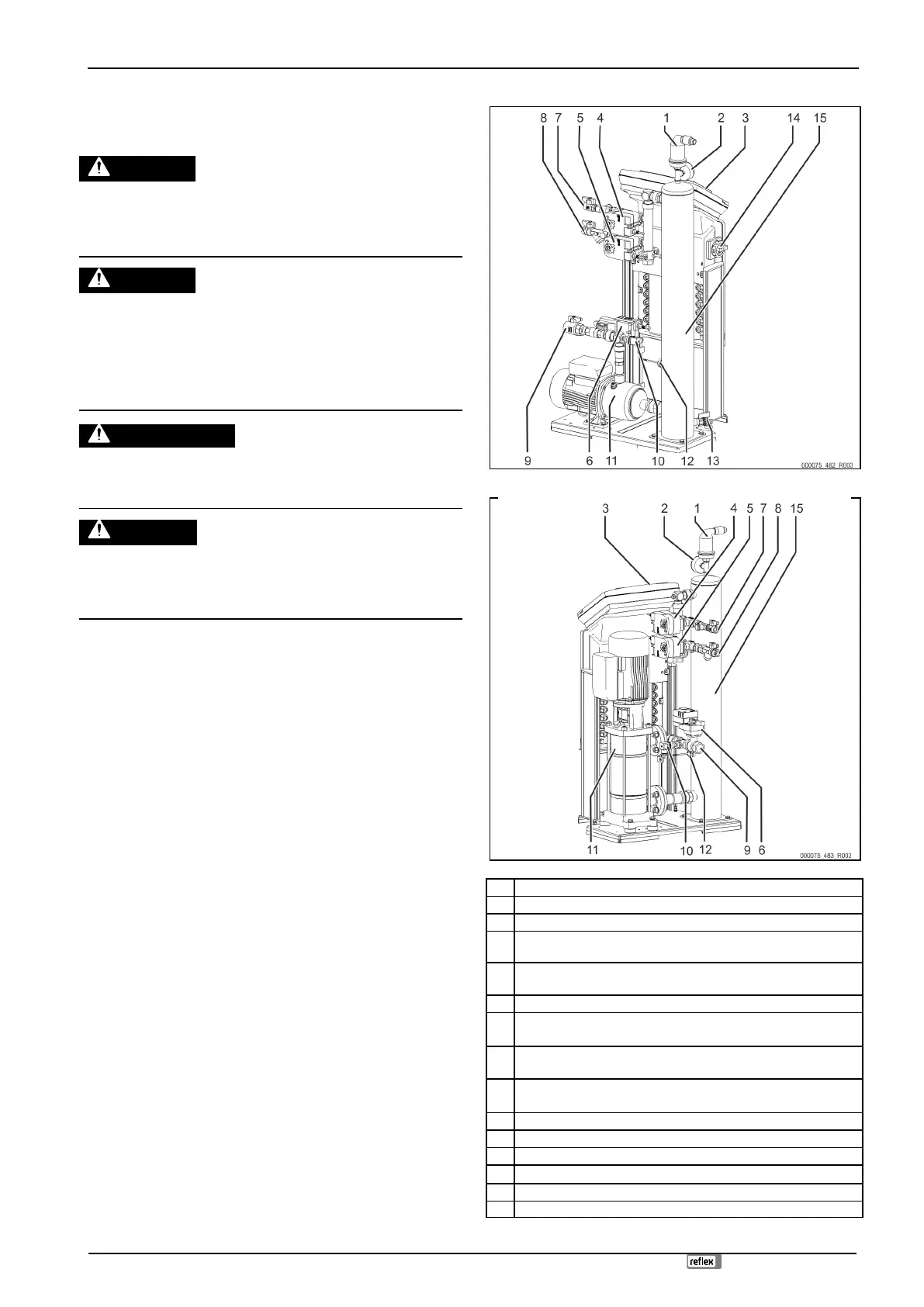

4.1 Visão geral
Servitec 35 – 60
Servitec 75 – 95
1
Válvula de desgaseificação "DV"
2
Vacuómetro "PI"
3
Comando "Control Touch"
4
Válvula esférica motorizada de 2 vias "CD" a montante do tubo de
pulverização sob vácuo
5
Válvula esférica motorizada de 2 vias "WV" a montante do tubo de
pulverização sob vácuo
6
Válvula esférica de regulação "PV" a jusante da bomba "PU"
7
Ligação "WC" para a realimentação
• Entrada de água rica em gás proveniente da realimentação
8
Ligação "DC" para a desgaseificação
• Entrada de água rica em gás proveniente do sistema da instalação
9
Ligação "DC" para a desgaseificação
• Saída de água desgaseificada
10
Interruptor de pressão "PIS"
11
Bomba "PU"
12
Interruptor de falta de água
13
Torneira de enchimento e de esvaziamento "FD"
14
Interruptor principal
15
Tubo de pulverização sob vácuo "VT"
