Reflex Servitec 60 Original Operating Manual

Første idrifttagning
112 — Dansk
Vakuum - Sprayafgasning — 24.04.2020 - Rev. A

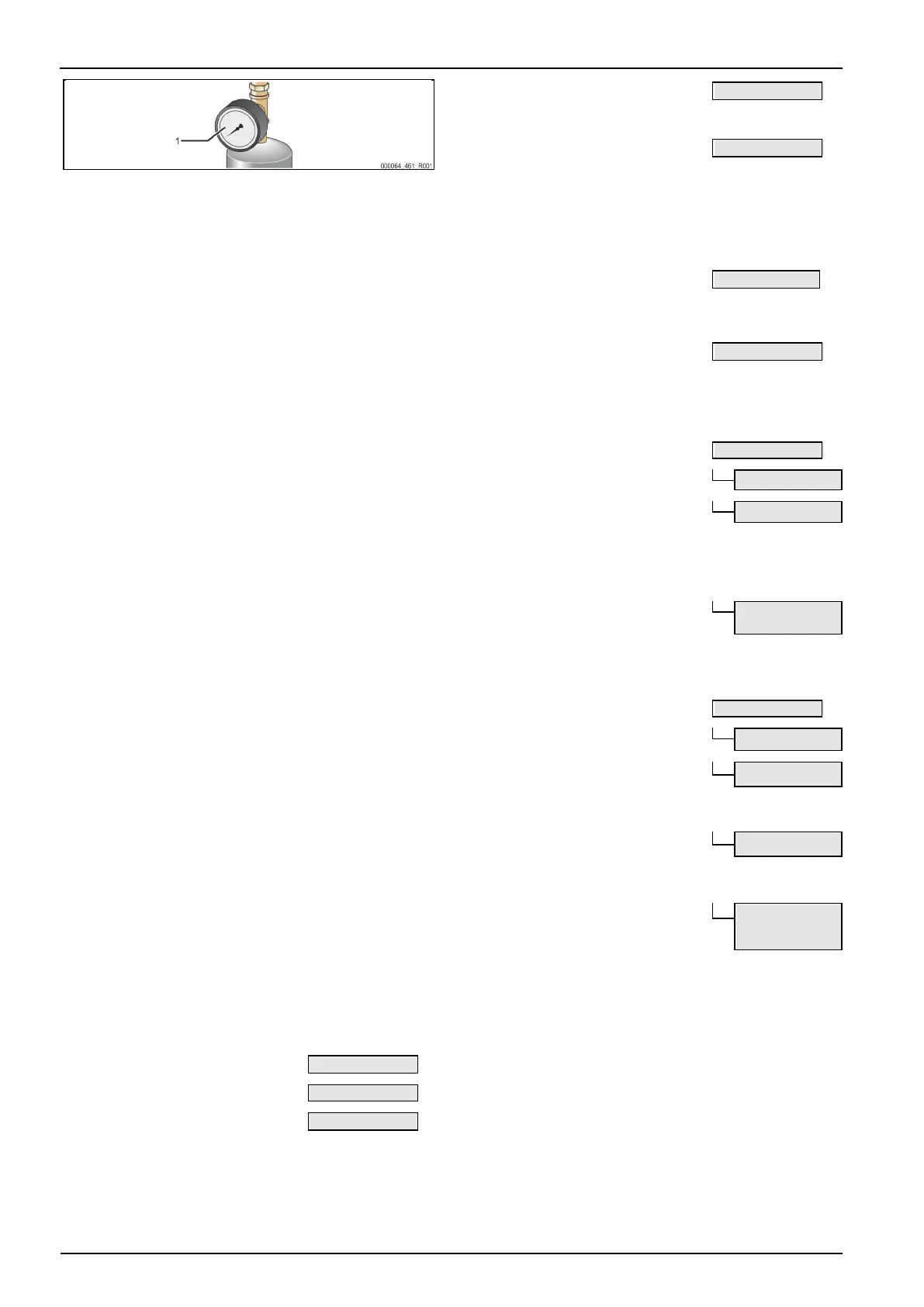

4 Iagttag vakuummeteret "PI" (1) i ca. 10 minutter. Trykket må ikke ændres.
Hvis trykket er steget, skal Servitec kontrolleres for tæthed.
• Kontroller alle forskruninger på vakuum-sprøjterøret "VT" for tæthed.
• Kontroller udluftningsskruen fra pumpen "PU" for tæthed.
• Kontroller afgasningsventilen "DV" fra vakuum-sprøjterøret "VT" for
tæthed.

Bemærk!
Gentag trinnene 2 til 4, indtil der ikke længere konstateres trykøgning.
5 Åbn kuglehanen med smudsfangeren efter en vellykket vakuumtest.
6 Hvis fejlmeldingen "Vandmangel" vises på styringens display, skal
fejlmeldingen bekræftes med knappen "Quit".
 Vakuumtesten er afsluttet.

Bemærk!
Det opnåelige undertryk svarer til mætningstrykket ved den
forhåndenværende vandtemperatur.
• Ved 10 °C kan der opnås et undertryk på ca. -1 bar.
7.7 Fyldning af anlægssystemet med vand via enheden
I anlæg med vandindhold på mindre end 3000 liter og en trykholdefunktion med
membran-trykekspansionsbeholdere kan Servitec bruges til påfyldning af
afgasset vand. Det reducerer iltindholdet og indholdet af frie gasser efter
idrifttagningen.
Indstil styringen på følgende driftsarter:
• Den automatiske efterfødning "Magcontrol", se kapitlet 8.2.1
"Kundemenu" på side 115.
• Manuel drift, se kapitlet 8.1.2 "Manuel drift" på side 114.
– Afgasningsmodus med efterfødningsafgasning "NE".
Styringen beregner det påkrævede påfyldningstryk. Når dette tryk er nået,
stoppes påfyldningen automatisk. Hvis den maksimale påfyldningstid
overskrides (standard 10 timer), afbrydes efterfødningen med en fejlmelding.
Hvis årsagen findes, kan fejlmeldingen kvitteres med knappen "Quit" på
styringens betjeningsfelt, og påfyldningen kan fortsættes, se kapitlet 8.2.4
"Meldinger" på side 115. Efter påfyldning skal anlægget udluftes for at sikre
cirkulationen i hele systemet.

Bemærk!
Overvåg anlægget under den automatiske påfyldning.

Bemærk!
Fyldning af anlægget med vand er ikke omfattet af det leveringsomfang,
som Reflex-fabrikskundeservice tilbyder.
7.8 Parametrering af styringen i kundemenuen
Anlægsspecifikke værdier kan korrigeres eller rekvireres via kundemenuen. Ved
første idrifttagning skal fabriksindstillingerne tilpasses de anlægsspecifikke
betingelser først.

Bemærk!
Beskrivelse af betjeningen se kapitlet 7.2 "Indstilling af
mindstedriftstrykket i Magcontrol" på side 109.
Rediger alle gråtmarkerede menupunkter ved første idrifttagning.
Skift til manuel drift via knappen "Manuel".
Skift til det første hovedmenupunkt "Kundemenu" via knappen "Menu".
Skift til det næste hovedmenupunkt.
Kundemenu
Standardsoftware med forskellige sprog.
Sprog
Skift den blinkende visning af "Time", "Minut",
"Sekund".
Klokkeslættet bruges ved fejlhukommelsen.
Klokkeslæt:
Datoen bruges ved fejlhukommelsen.
Skift den blinkende visning af "Dag", "Måned",
"År".
Dato:
Magcontrol:
Vælg denne indstilling, hvis en trykafhængig
automatisk efterfødning i et anlæg med en
membran-ekspansionsbeholder skal oprettes.
Levelcontrol:
Vælg denne indstilling, hvis en niveauafhængig
automatisk efterfødning i et anlæg med en
trykholdestation skal oprettes.
Servitec 35:
Vises kun, hvis funktionen "Magcontrol" er
indstillet under menupunktet "Servitec".
Beregning P0, se kapitlet 7.2 "Einstellung des
Mindestbetriebsdrucks für Magcontrol" på side 12.
Min. driftstryk
Vises kun, hvis funktionen "Magcontrol" er
indstillet under menupunktet "Servitec".
– Indlæs her udløsningstrykket for den
bestemmende sikkerhedsventil til sikring af
Servitec. Det er som regel sikkerhedsventilen
på anlæggets varmegenerator.
Sik. vent. tryk
Skift til undermenuen "Afgasning".
Afgasning
Skift til næste listepunkt.
Afgasning
Udførlig fremstilling se kapitlet 8.1.1 "Automatisk
drift" på side 113.
Der kan vælges mellem 3 afgasningsprogrammer:
• Permanentafgasning
• Intervalafgasning
• Efterfødningsafgasning
Afgas.program
Tidsinterval for programmet Permanentafgasning.
– Ved idrifttagningen anbefaler vi et
tidsinterval for permanentafgasning
afhængigt at anlægsvoluminet og
glykolindholdet, se kapitlet 8 "Drift" på
side 113.
Tidsinterval
permanentafgas.
Skift til undermenuen "Efterfødning".
Efterfødning
Skift til næste listepunkt.
Efterfødning
Maks. tidsinterval for en efterfødningscyklus. Når
den indstillede tid er udløbet, afbrydes
efterfødningen, og fejlmeldingen
"Efterfødningstid" udløses.
Maks. efterfød.tid
Hvis de indstillede antal efterfødningscykler
overskrides inden for 2 timer, afbrydes
efterfødningen, og fejlmeldingen
"Efterfødningscykler" udløses.
Maks. efterfød.cykl.
Denne indstilling er relevant ved
efterfødningsafgasning i forbindelse med
aktiveringen af 2-vejs-motorkuglehanerne "CD".
Efterfødningstryk
Standard:
Efterfødningstryk > 2,3 bar.
1,3 – 2,3 bar:
Efterfødningstrykket ligger i dette
område.
< 1,3 bar:
Efterfødningstrykket er mindre
end 1,3 bar
