Vákuové postrekovacie odplyňovanie — 24.04.2020 - Rev. A
Živ otu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné poranenia.
• Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté bez
elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja prevádzali
len prostredníctvom odborníka na elektrinu a podľa elektrotechnických
predpisov.
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo údržbárskych
prácach k popáleninám a poraneniam, keď horúca voda alebo horúca para pod
tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
• Noste ochranné rukavice.
• Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas montáže.
• Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
6.1 Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1. Skontrolujte po príjme tovaru dodávku.
• Na kompletnosť.
• Na možné poškodenia v dôsledku prepravy.
2. Dokumentujte poškodenia.
3. Kontaktujte špeditéra, aby ste reklamovali škody.
6.2 Pr ípravy
Stav dodaného prístroja:
• Skontrolujte všetky nákrutky a elektrické prípojky Servitec na pevné
dotiahnutie.
Dotiahnite skrutky a nákrutky, keď je to nevyhnutné.
Prípravy pre montáž prístroja:
• Nemrznúci, dobre prevetraný priestor.
• Izbová teplota > 0 až maximálne 45 °C.
• Rovná, nosná podlaha s možnosťou odvodnenia.
• Plniaca prípojka DN 15 podľa DIN 1988 -100/ -600 / DIN EN 1717.
• Elektrická prípojka 230 V~, 50 / 60 Hz, 16 A s predradeným FI-ochranným
spínačom: Vypínací prúd 0,03 A.
Servitec sa môže prevádzkovať s dvoma prevádzkovými režimami pre dopĺňanie
vody. Dbajte pri inštalácii Servitec na jeho polohu v zariadení:
• Tlakovo závislé dopĺňanie vody zariadenia (Magcontrol).
– Postavte Servitec v blízkosti tlakovej expanznej nádoby.
• Hladinovo závislé dopĺňanie vody zariadenia (Levelcontrol).
– Postavte Servitec na stranu zariadenia v spätnom chode a pred
primiešaním spätného chodu.
Upozornenie!
Dopĺňacie potrubie k Servitec.
– Používajte systémový oddeľovač Fillset, keď sa pripája dopĺňacie
potrubie na vodovodnú sieť.
– Tu je potrebné dodržiavať platné smernice a predpisy príslušnej
krajiny.
Upozornenie!
Rešpektujte plánovaciu smernicu Reflex.
– Rešpektujte pri plánovaní to, že pracovná oblasť Servitec leží v
pracovnej oblasti udržania tlaku medzi počiatočným tlakom „pa“ a
koncovým tlakom „pe“.
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Zaistite montáž potrubných prípojok prístroja k zariadeniu bez napnutia a
bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
Vecné škody vplyvom netesností
Vecné škody na systéme zariadení v dôsledku netesností na prípojných
potrubiach k prístroju.
• Používajte prípojné potrubia so zodpovedajúcou odolnosťou voči
systémovej teplote systému zariadení.
Inštalujte prístroj obzvlášť na stranu spätného chodu vykurovacích zariadení.
– Tým zabezpečíte to, že sa prevádzkuje v prípustnom tlakovom a teplotnom
rozsahu.
– Pri zariadeniach s prídavkami spätného chodu alebo hydraulickými
odbočkami nasleduje montáž pred bodom miešania, aby sa zabezpečilo
odplyňovanie v hlavnom objemovom prietoku „V“ pri teplotách ≤ 90 °C.
Prístroj je predmontovaný a musí sa prispôsobiť miestnym pomerom zariadenia.
Kompletujte prípojky na strane vody k zariadeniu ako aj elektrickú prípojku
podľa svorkového plánu, viď kapitola 6.5 "Elektrická prípojka" na strane 163.
Upozornenie!
Dodržujte pri montáži obsluhu armatúr a možnosti privedenia
prípojných potrubí.
6.3.1 Montáž dodatkových dielov

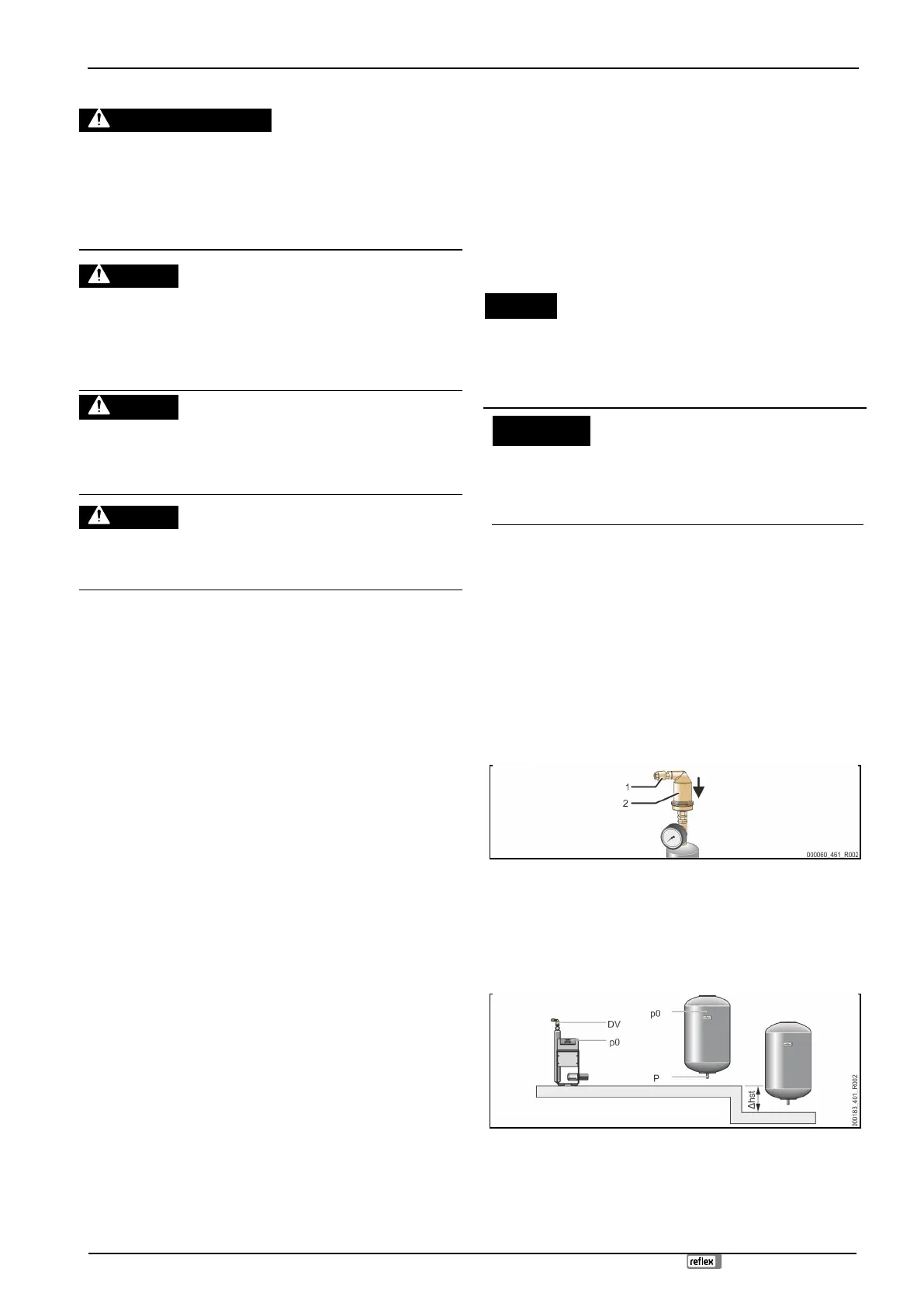

Namontujte odplyňovací ventil „DV“ (2) so spätným ventilom (1) na vákuové
rozprašovacie potrubie „VT“. Skontrolujte nákrutky Servitec na pevné
dotiahnutie.
6.3.2 Miesto inštalácie
Servitec sa montuje na podlahu. Upevňovacie prostriedky je potrebné zvoliť zo
strany konštrukcie zodpovedajúco charakteru podlahy a hmotnosti Servitec.
Upozornenie!
Zohľadnite možný výškový rozdiel „h
st
“ medzi tlakovou expanznou
nádobou a prístrojom pri výpočte minimálneho prevádzkového tlaku
„P
0
“.
