Vakuum-sprayavgasning — 24.04.2020 - Rev. A
3.6 Restrisker
Denna apparat har tillverkats i enlighet med teknikens aktuella nivå. Trots detta
kan restrisker aldrig uteslutas.
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Använd skyddshandskar.
• Sätt upp relevanta varningsmeddelanden i närheten av enheten.
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
• Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
• Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
Risk för kroppsskador på grund av hög vikt
Enheterna har en hög vikt. Därigenom föreligger risk för kroppsskador och
olyckor.
• Använd lämpliga lyftdon för transport och montering.
Risk för kroppsskador vid kontakt med glykolhaltigt vatten
I anläggningssystem för kylkretsar kan det vid kontakt med glykolhaltigt vatten
uppstå hud- eller ögonirritation.
• Använd personlig skyddsutrustning (t.ex. skyddsklädsel, skyddshandskar
och skyddsglasögon).
4 Apparatbeskrivning
Servitec är en avgasnings- och eftermatningsstation. De huvudsakliga
användningsområdena är värme- och kylkretsar samt anläggningar där
driftstörningar från lösta eller fria gaser ska undvikas. Servitec ger följande
säkerhet:
• Ingen direkt insugning av luft tack vare kontroll av tryckhållningen med
automatisk eftermatning.
• Inga cirkulationsproblem tack vare fria bubblor i kretsvattnet.
• Reduktion av korrosionsskador tack vare syreborttagning från påfyllnings-
och eftermatningsvattnet.
Obs!
Drift och funktion vid höga systemtemperaturer (> 70 °C):
Mediets kokpunkt sjunker när ett vakuum skapas. Denna egenskap
resulterar i att mediets volym ändras i vakuumsprayröret. När mediet
kokar ökar trycket och motverkar vakuumet som skapas i sprayröret.
Tack vare denna egenskap ändras typen av avgasning från
vakuumavgasning till termisk avgasning. När mediet kokar är
lösligheten hos gaser nästintill noll. En högre matarmängd från pumpen
resulterar (vid temperaturer > 70 °C) dessutom inte automatiskt i högre
vakuum.

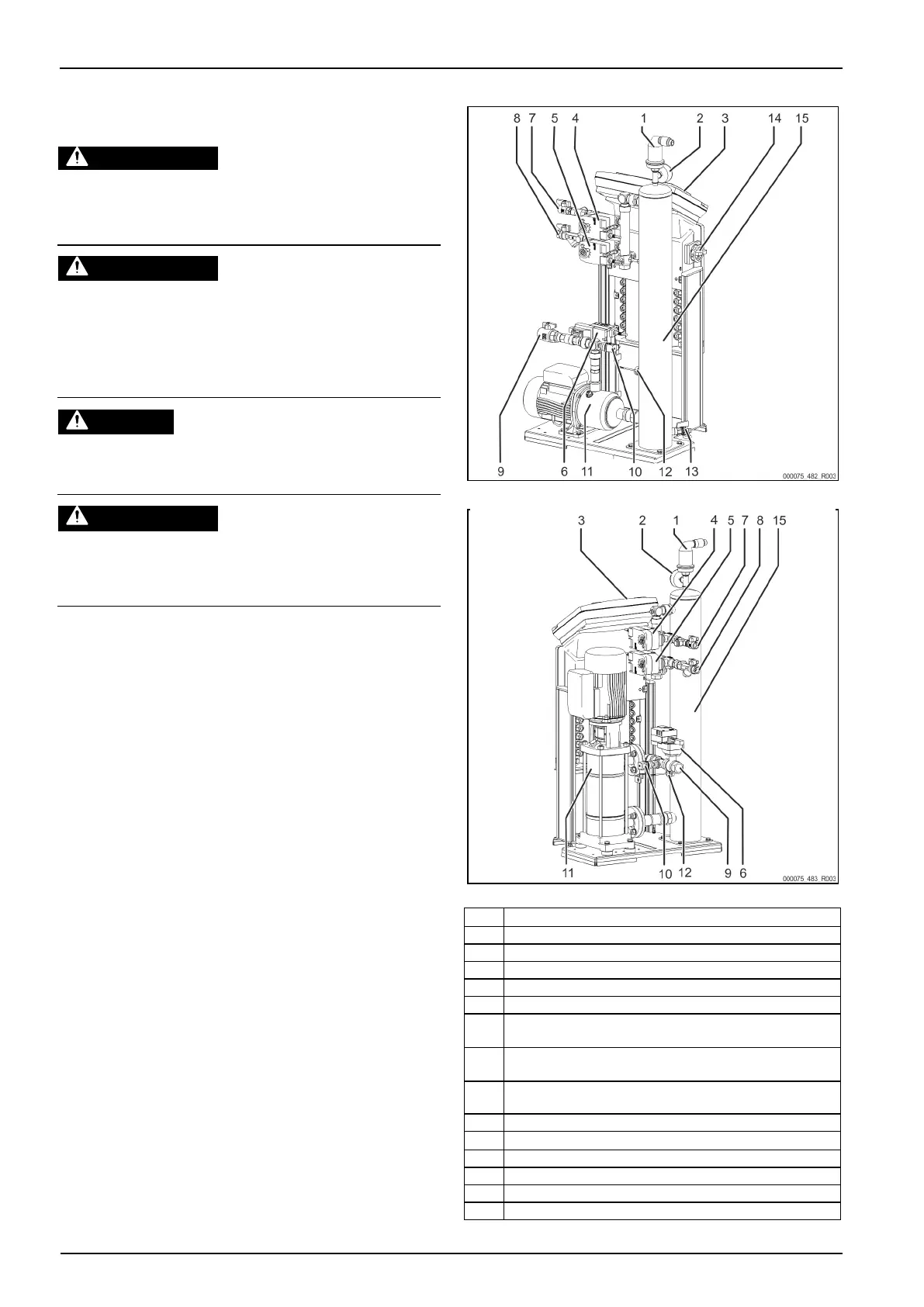

4.1 Översiktsframställning
2-vägsmotorkulventil ”CD” före vakuumsprayröret
2-vägsmotorkulventil ”WV” före vakuumsprayröret
Regleringskulventil ”PV” efter pumpen ”PU”
Anslutning ”WC” för eftermatningen
• Ingång för det gasrika vattnet från eftermatningen
Anslutning ”DC” för avgasningen
• Ingång för det gasrika vattnet från anläggningssystemet
Anslutning ”DC” för avgasningen
• Utgång för det avgasade vattnet
Påfyllnings- och tömningskran ”FD”
