Reflex Servitec 60 Original Operating Manual

Πρώτη θέση σε λειτουργία
278 — Ελληνικά
Απαέρωση με ψεκασμό σε κενό — 24.04.2020 - Rev. A
Αριθμός
ακροδέκτη
Σήμα
Λειτουργία
Καλωδίωση
21
Στάθμη + (+
18V)
22
PE (θωράκιση)
Αναλογική είσοδος πίεσης
Εργοστασιακά
23
Πίεση - (σήμα)
24
Πίεση + (+
18V)
25
0 – 10V (τιμή
ρύθμισης)
Ρυθμιστική στρόφιγγα
Εργοστασιακά
26
0 – 10V
(ανάδραση)
27
GND
28
+ 24V
(παροχή)
29
A +
Διεπαφή RS-485.
Από τον
πελάτη,
προαιρετικά
30
B -
31
GND
32
+ 24V
Διακόπτης ανεπαρκούς
ποσότητας νερού - Προστασία
από λειτουργία χωρίς ή με
μειωμένη ποσότητα υγρού
Εργοστασιακά
33
E1
Μετρητής νερού με επαφή, για
την αξιολόγηση της
αναπλήρωσης, ακροδέκτης
32/33 κλειστός = παλμός
μέτρησης.
Από τον
πελάτη,
προαιρετικά
34
E2
Διακόπτης ανεπαρκούς
ποσότητας νερού, ακροδέκτης
32/34. Περάστε το καλώδιο του
διακόπτη ανεπαρκούς
ποσότητας νερού μέσα από
τον κοχλιωτό σύνδεσμο και
συνδέστε το στους ακροδέκτες.
Εργοστασιακά
6.5.2 Διεπαφή RS-485
6.5.2.1 Σύνδεση της διεπαφής RS-485
Συνδέστε τη διεπαφή ως εξής:
1. Για τη σύνδεση της διεπαφής χρησιμοποιήστε το ακόλουθο καλώδιο:
– Liycy (TP), 4 × 2 × 0,8, μέγιστο συνολικό μήκος διαύλου 1000 m.
2. Συνδέστε τη διεπαφή στους ακροδέκτες 29, 30, 31 της πλακέτας
τυπωμένου κυκλώματος στον πίνακα ελέγχου.
– Για τη σύνδεση της διεπαφής, βλ. κεφάλαιο 6.5 "Ηλεκτρική
σύνδεση" στη σελίδα 277.
3. Σε περίπτωση χρήσης της συσκευής σε συνδυασμό με κέντρο ελέγχου
που δεν υποστηρίζει διεπαφή RS-485 (για παράδειγμα διεπαφή RS-232),
χρησιμοποιήστε προσαρμογέα.
6.6 Βεβαίωση συναρμολόγησης και θέσης σε λειτουργία
Δεδομένα σύμφωνα με την πινακίδα τύπου:
P
0
Τύπος:
P
SV
Αριθμός κατασκευαστή:
Η συσκευή έχει τοποθετηθεί και τεθεί σε λειτουργία σύμφωνα με το εγχειρίδιο
λειτουργίας. Η ρύθμιση του συστήματος ελέγχου αντιστοιχεί στις τοπικές
συνθήκες.

Υπόδειξη!
Αν τροποποιηθούν οι εργοστασιακά ρυθμισμένες τιμές της συσκευής,
σημειώστε αυτήν την ενέργεια στον πίνακα της βεβαίωσης συντήρησης,
βλ. κεφάλαιο 9.4 "Wartungsbescheinigung " στη σελίδα 288.
Για την τοποθέτηση
Τόπος, ημερομηνία
Εταιρική επωνυμία
Υπογραφή
Για τη θέση σε λειτουργία
Τόπος, ημερομηνία
Εταιρική επωνυμία
Υπογραφή
7 Πρώτη θέση σε λειτουργία

Υπόδειξη!
Στη βεβαίωση συναρμολόγησης, θέσης σε λειτουργία και συντήρησης
επιβεβαιώστε ότι εκτελέστηκε ορθά η συναρμολόγηση και η θέση σε
λειτουργία σύμφωνα με τα τεχνικά πρότυπα. Αυτό αποτελεί
προϋπόθεση για την ισχύ των αξιώσεων που απορρέουν από την
εγγύηση.
– Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη θέση
σε λειτουργία για πρώτη φορά και την εκτέλεση της ετήσιας
συντήρησης.
7.1 Έλεγχος προϋποθέσεων για τη θέση σε λειτουργία
Το Servitec είναι έτοιμο για την πρώτη θέση σε λειτουργία αφού ολοκληρωθούν
οι εργασίες που περιγράφονται στο κεφάλαιο «Τοποθέτηση».
• Η τοποθέτηση του Servitec έχει ολοκληρωθεί.
• Οι συνδέσεις του Servitec στην εγκατάσταση έχουν ολοκληρωθεί και η
διάταξη διατήρησης πίεσης της εγκατάστασης είναι έτοιμη για λειτουργία.
– Αγωγός απαέρωσης προς το σύστημα της εγκατάστασης.
– Αγωγός απαέρωσης από το σύστημα της εγκατάστασης.
• Η σύνδεση παροχής νερού του Servitec για την αναπλήρωση έχει
ολοκληρωθεί και είναι έτοιμη για λειτουργία σε περίπτωση που απαιτηθεί
αυτόματη αναπλήρωση.
• Οι σωληνώσεις σύνδεσης του Servitec έχουν ξεπλυθεί πριν τη θέση σε
λειτουργία και καθαριστεί από υπολείμματα συγκόλλησης και ρύπους.
• Το σύστημα της εγκατάστασης έχει ανεφοδιαστεί με νερό και εξαερωθεί,
ώστε η κυκλοφορία να διασφαλίζεται σε ολόκληρο το σύστημα.
• Η ηλεκτρική σύνδεση έχει ολοκληρωθεί σύμφωνα με τους ισχύοντες
εθνικούς και τοπικούς κανονισμούς.

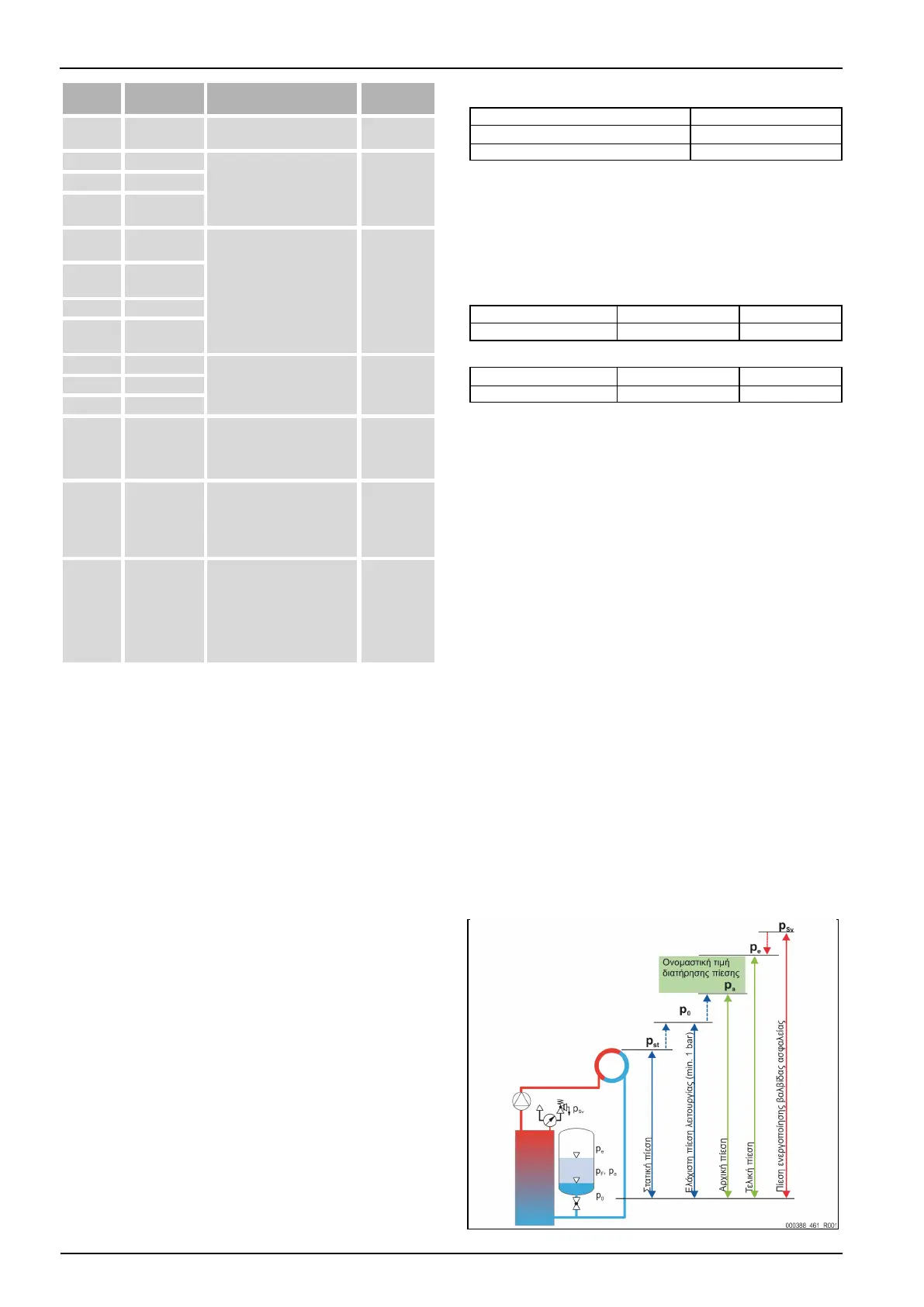

7.2 Ρύθμιση της ελάχιστης πίεσης λειτουργίας για
Magcontrol
Η ελάχιστη πίεση λειτουργίας p
0
υπολογίζεται με βάση τον τόπο όπου βρίσκεται
το Servitec.
