Montaj
Degazare prin pulverizare în vid 24.04.2020 - Rev. A
Română 395

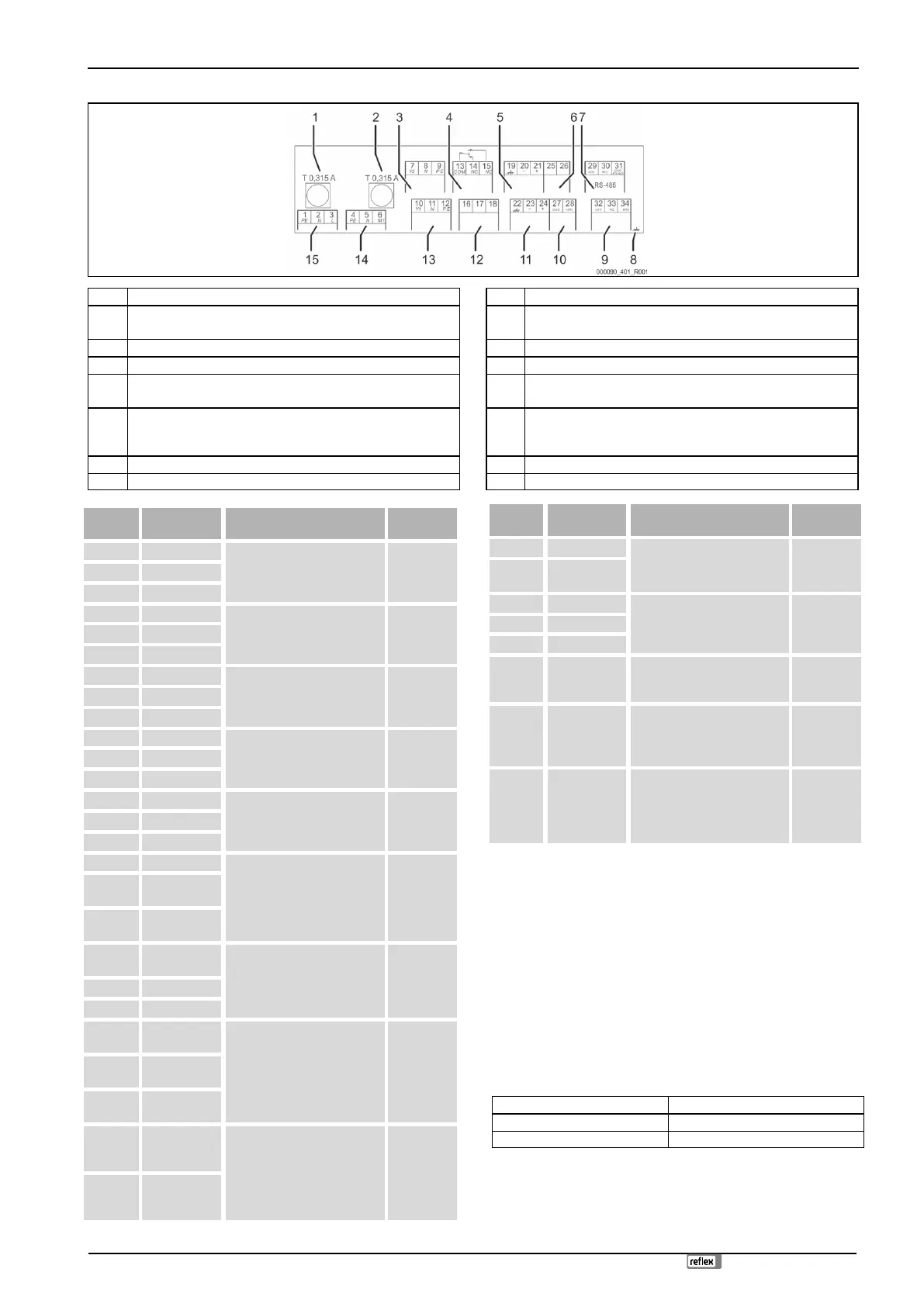

6.5.1 Schema electrică
1
Siguranţă principală
9
Intrări digitale: contor apă; lip apă
2
Siguranţă pentru
robinetului cu bilă, aionat cu motor
10
Robinet cu bilă pentru reglare
(alimentare )
3
Ventil de reglare degazare CD
11
Intrare analogică pentru presiune
4
Mesaj colectiv
12
Solicitare externă de realimentare (doar în cazul Levelcontrol)
5
Opţional pentru
conductivităţii
13
Supapă de realimentare WV
6
Robinet cu bilă pentru reglare
(valoare de reglare (25) /
Valoare returnată (46))
14
Pompă
7
Interfaţă RS-485
15
Alimentare de la reţea
8
---
Nur
bor
Semnal
Funcţie
Cablaj
1
PE
Alimentare electrică de 230 V
prin cablu cu ştecăr.
din fabricaţie
2
N
3
L
4
PE
Pompă PU
din fabricaţie
5N
N
6 M1
M 1
7
Y2
Ventil de reglare degazare CD
din fabricaţie
8
N
9
PE
10
Y 1
Supapă de realimentare WV
din fabricaţie
11
N
12
PE
13
COM
Mesaj colectiv (fără potenţial).
opţional, de
prevăzut la
faţa locului
14
15
ND
16
liber
Solicitare externă de
realimentare de la o staţie de
menţinere a presiunii, cu setarea
unităţii de comandă pe
„Levelcontrol“!
opţional, de
prevăzut la
faţa locului
17
Realimentare
(230 V)
18
Realimentare
(230 V)
19
Ecran de
împământare
Intrarea analogică pentru nivel
nu se utilizează la acest
echipament.
---
20
nivel - (semnal)
21
Nivel + (+ 18 V)
22
Împământare
(ecran)
Intrare analogică presiune
din fabricaţie
23
presiune -
(semnal)
24
presiune + (+
18 V)
25
0 - 10 V
(valoare de
reglare)
Robinet cu bilă pentru reglare
din fabricaţie
26
0 - 10 V
(semnalizare de
răspuns)
Nur
bor
Semnal
Funcţie
Cablaj
27
GND
28
+ 24 V
(alimentare)
29
A +
Interfaţă RS-485.
opţional, de
prevăzut la
faţa locului
30
B -
31
GND
32
+ 24 V
Întrerupătorul la lipsa apei -
protecţie împotriva funionării
pe uscat
din fabricaţie
33
E1
Apometru cu contact pentru
evaluarea realimentării, borna
32/33 închisă = impuls de
numărare.
opţional, de
prevăzut la
faţa locului
34
E2
Întrerupător la lipsa apei, borna
32/34. Ghidaţi cablul
întrerupătorului la lipsa apei prin
conectorul filetat şi conectaţi-l la
cleme.
din fabricaţie
6.5.2 Interfaţa RS-485
6.5.2.1 Conectarea interfeţei RS-485
Conectaţi interfaţa după cum urmează:
1. Pentru conectarea interfeţei folosiţi următorul cablu:
Liycy (TP), 4 × 2 × 0,8, lungime totală maximă a magistralei 1000 m.
2. Conectaţi interfaţa la bornele 29, 30, 31 de la plăcuţa de circuite imprimate
din dulapul de comandă.
Pentru conectarea interfeţei, vezi capitolul 6.5 "Conectarea electrică"
la pagina 394.
3. Folosiţi un adaptor în cazul utilizării echipamentului împreună cu o
centrală de comandă care nu este compatibilă cu interfaţa RS-485 (de
exemplu interfaţa RS-232).
6.6 Certificatul de montaj şi punere în funcţiune
Date conform plăcuţei de tip:
P
0
Tip:
P
SV
Număr de fabricaţie:
Echipamentul a fost montat şi pus în funiune conform manualului de operare.
Setarea unităţii de comandă corespunde condiţiilor locale.
