Première mise en service
50 Français
Dégazage par pulrisation sous vide 24.04.2020 - Rev. A
pour la mise en service
Lieu, date
Entreprise
Signature
7 Premre mise en service

Remarque !
Confirmez le montage et la mise en service dans les règles de l’art sur le
certificat de montage, de mise en service et de maintenance. Cette
condition doit être remplie afin de pouvoir recourir à la garantie.
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
7.1 Contrôle des conditions préalables pour la mise en service
Le Servitec est prêt pour la première mise en service lorsque les travaux décrits
dans le chapitre Montage sont terminés.
Le Servitec a été installé.
Les raccordements du Servitec en direction de l’installation ont été réalis
et le maintien de pression de l’installation est opérationnel.
Conduite de dégazage vers le système.
Conduite de dégazage depuis le système.
Le raccordementté eau du Servitec en direction de la réalimentation est
réali et opérationnel pour une éventuelle réalimentation automatique.
Les tuyaux de raccordement du Servitec sont rincés avant la mise en
service et les résidus de soudage et les impuretés ont été éliminés.
Le système de l’installation est rempli d’eau et purgé de gaz de manière à
garantir une circulation dans le système complet.
Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.

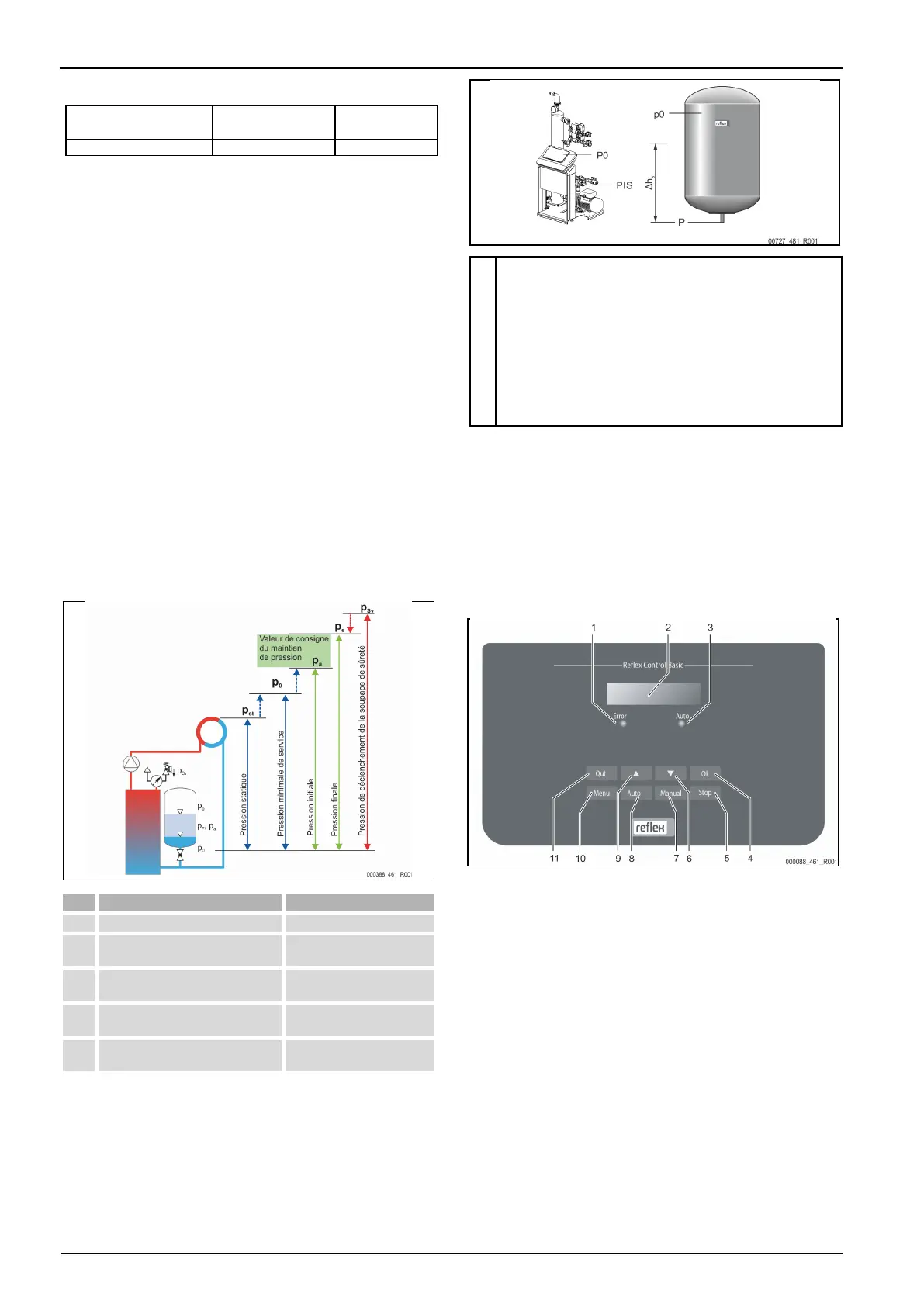

7.2 Réglage de la pression minimale de service pour Magcontrol
La pression de service minimale « p
0
» est déterminée par le biais de
l’emplacement du Servitec.
Description
Calcul
p
st
Pression statique
= Hauteur statique (h
st
)/10
p
0
Pression de service minimale
= p
st
+ 0,2 bar
(recommandation)
p
a
Pression initiale (pression de
remplissage de l’eau froide)
= p
0
+ 0,3 bar
p
e
Pression finale
p
Sv
- 0,5 bar (pour p
Sv
5,0
bar)
p
Sv
Pression de déclenchement de la
soupape de sûreté
p
0
+ 1,2 bar (pour p
Sv
5,0
bar)
Lors de la première mise en service, le calcul de la pression de service minimale
en vue de la configuration peut directement être effectué et enregistré dans
l’application Reflex Control Smart. Veuillez toujours contler que la pression
d’admission de MAG est correcte sur linstallation. Procédez comme suit :
1 Configurez la commande sur « Magcontrol » dans l’appli.
2. Déterminez la pression de service minimale « P0 » de l’appareil en fonction
de la pression d’admission « p0 » du vase d’expansion de pression à
membrane.
L’appareil est installé au même niveau que le vase dexpansion de
pression à membrane (∆h
st
= 0).
P
0
= p0*
L’appareil est installé plus bas que le vase d’expansion de pression à
membrane.
P
0
= p0 + ∆h
st
/10*
L’appareil est installé plus haut que le vase dexpansion de pression
à membrane.
P
0
= p0 - ∆h
st
/10*
* p0 en bar, ∆h
st
en m

Remarque !
Pour la valeur de consigne du Servitec, toujours observer la pression de
déclenchement de la soupape de sûreté
(voir formule pour le calcul).

Remarque !
Évitez de passer sous le seuil de la pression de service minimum. Cela
évite toute dépression, évaporation ou formation de bulles de vapeur.
7.3 Commande
7.3.1 Manipulation du panneau de commande
