Reflex Servitec 60 Original Operating Manual

Montering
144 — Svenska
Vakuum-sprayavgasning — 24.04.2020 - Rev. A
6.3.3 Hy draulisk anslutning
6.3.3.1 Avgasningsledning till anläggningen
Servitec behöver två avgasningsledningar ”DC” till anläggningen. En
avgasningsledning för det gasrika vattnet från anläggningen och en för det
avgasade vattnet tillbaka till anläggningen. För bägge avgasningsledningarna
har avspärrningar redan förmonterats på Servitec på fabriken. Anslutningen av
avgasningsledningarna måste göras i anläggningssystemets huvudflöde.

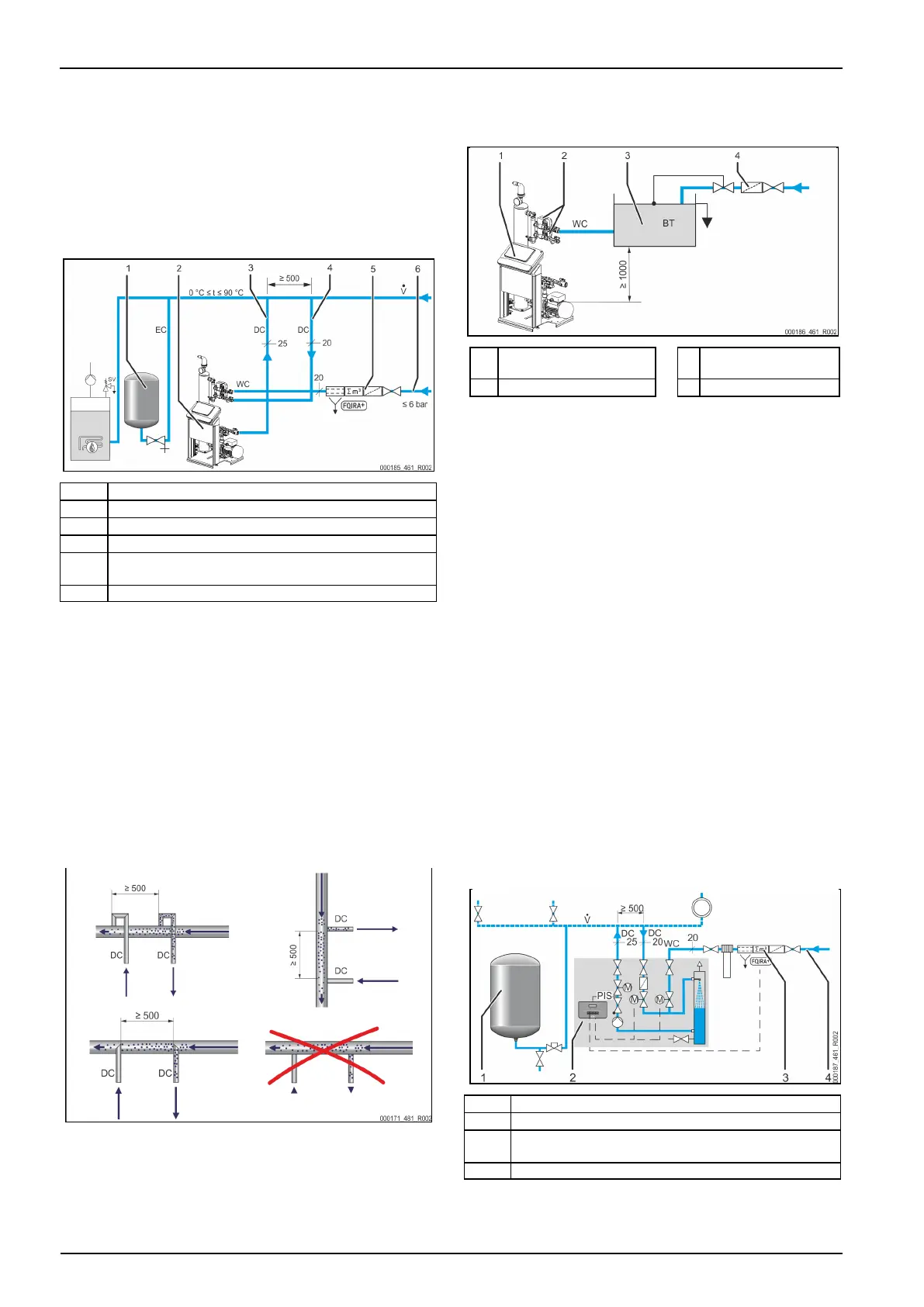

Servitec i en värmeanläggning, tryckhållning med membrantryckexpansionskärl
”MAG”
1
Tryckexpansionskärl
2
Servitec
3
Avgasningsledning ”DC” (avgasat vatten)
4
Avgasningsledning ”DC” (gasrikt vatten)
5
Extrautrustning som tillval se kapitel 4.5 "Extrautrustning som tillval"
på sida 142
6
Eftermatningsledning ”WC”
Montering av avgasningsledningarna till anläggningen utförs i närheten av
anslutningen av expansionsledningen ”EC”. Därigenom garanteras stabila
tryckförhållanden.
Om Servitec drivs med en tryckberoende eftermatning av vatten måste
uppställningen göras nära membrantryckexpansionskärlet ”MAG”. Därigenom
säkerställs tryckövervakningen av membrantryckexpansionskärlet. I styrningen
måste driftsättet ”Magcontrol” väljas.

Obs!
Tänk vid kopplingsvarianter med hydrauliska flödesdelare och
returledningsinblandningar på anslutningen i huvudflödet ”V”.
– Kopplings- och eftermatningsvarianter, se kapitel 6.4 "Kopplings-
och eftermatningsvarianter" på sida 144.
Detalj anslutning avgasningsledning ”DC”
Genomför anslutningen av avgasningsledningarna ”DC” enligt följande schema.
• Undvik att grov smuts tränger in och överbelastar Servitecs smutsfälla ”ST”.
• Anslut avgasningsledningen för det gasrika vattnet före
avgasningsledningen för det gasfattiga vattnet i anläggningens
flödesriktning.
• Vattentemperaturen måste ligga i området > 0 °C till 90 °C. Använd därför
helst returledningssidan för värmeanläggningar. Därigenom blir
avgasningskapaciteten oberoende av temperaturen.
6.3.3.2 Eftermatningsledning
1
Servitec
3
Nätavskiljningsbehållare
”BT”
2
2-vägs motorkulventil ”WV”
4
Smutsfälla ”ST”
Vid en eftermatning med vatten via en nätavskiljningsbehållare ”BT” måste
dennas underkant ligga minst 1000 mm ovanför pumpen ”PU”.
Olika Reflex-eftermatningsvarianter, se kapitel 6.4 "Kopplings- och
eftermatningsvarianter" på sida 144.
Om den automatiska eftermatningen med vatten inte ansluts ska anslutningen
till eftermatningsledningen ”WC” förslutas med en blindpropp R ½ tum och
anläggningen tas i drift i driftläget ”Levelcontrol”.
Observera följande villkor vid en extern eftermatning av vatten:
• Installera minst en smutsfälla ”ST” med maskstorlek ≤ 0,25 mm strax före
2-vägsmotorkulventilen ”WV” eller använd vårt Fillset.

Obs!
Om en extern systemeftermatning används ska du se till att Servitec inte
drabbas av en störning pga. olika driftsparametrar.

Obs!
Använd en tryckregulator i eftermatningsledningen ”WC” om vilotrycket
överskrider 6 bar.
6.4 Kopplings- och eftermatningsvarianter
I enhetens styrning väljs eftermatningsvariant i kundmenyn, se kapitel 7.8
"Parametrera styrningen i kundmenyn" på sida 149.
Följande eftermatningsvarianter kan ställas in i kundmenyn:
• Tryckberoende eftermatning ”Magcontrol”.
– För ett anläggningssystem med ett membran-tryckexpansionskärl.
• Nivåberoende eftermatning ”Levelcontrol”.
– För ett anläggningssystem med en tryckhållningsstation.
6.4.1 Tryckberoende eftermatning magcontrol
Exemplifierande framställning i en flerpanneanläggning med hydraulisk
flödesdelare och ett membrantryckexpansionskärl ”MAG”.
1
Tryckexpansionskärl ”MAG”
2
Servitec
3
Extrautrustning som tillval se kapitel 4.5 "Extrautrustning som tillval"
på sida 142
4
Eftermatningsledning ”WC”
I Servitecs styrning ställs driftsättet ”Magcontrol” in i kundmenyn. Detta driftsätt
gäller för anläggningar med ett membrantryckexpansionskärl. Eftermatningen
