Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
6.4 Wersje układu i uzupełniania wody
W sterowaniu urządzenia należy wybrać w menu użytkownika wariant
uzupełniania wody, patrz rozdział 7.8 "Parametryzacja sterownika z poziomu
menu klienta" strona 358.
Menu użytkownika daje możliwość wyboru następujących wariantów
uzupełniania wody:
• Uzupełnianie wody sterowane ciśnieniem „Magcontrol”.
– W przypadku instalacji z membranowym naczyniem wzbiorczym.
• Uzupełnianie wody sterowane poziomem „Levelcontrol”.
– W przypadku instalacji z układem stabilizacji ciśnienia.
6.4.1 Uzupełnianie wody sterowane ciśnieniem Magcontrol

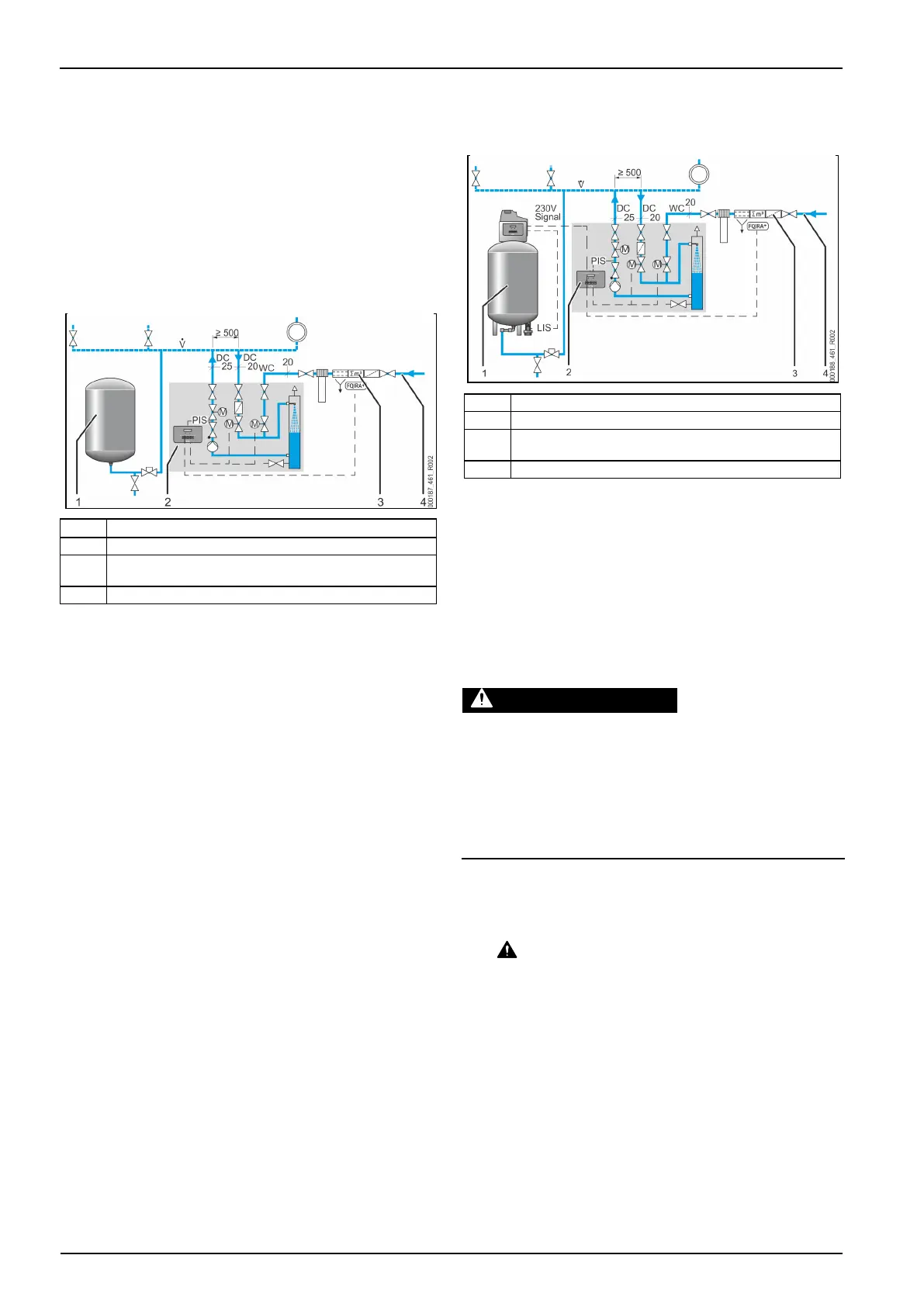

Przykładowy schemat instalacji z kilkoma zbiornikami oraz rozdzielaczem
hydraulicznym i membranowym naczyniem wzbiorczym „MAG”.
Opcjonalne wyposażenie dodatkowe patrz rozdział 4.5 "Opcjonalne
wyposażenie dodatkowe" strona 351
Przewód uzupełniania wody „WC”
W menu użytkownika w sterowniku urządzenia Servitec wybrać tryb pracy
„Magcontrol”. Ten tryb pracy jest przeznaczony do instalacji z membranowym
naczyniem wzbiorczym. Uzupełnianie wody jest sterowane ciśnieniem.
Potrzebny do tego celu presostat „PIS” wbudowany jest w urządzeniu Servitec.
Przyłącza przewodów odgazowywania „DC” należy wykonać blisko
membranowego naczynia wzbiorczego. Rozwiązanie takie zapewnia precyzyjną
kontrolę ciśnienia wymaganą do uzupełniania wody w instalacji odpowiednio do
aktualnego zapotrzebowania.
Wskazówka!
Podłączyć przewody odgazowywania na powrocie instalacji przed
rozdzielaczem hydraulicznym. Pozwala to zapewnić dopuszczalny zakres
temperatury 0°C – 90°C.
6.4.2 Uzupełnianie wody sterowane poziomem Levelcontrol
Przykładowy widok instalacji z kilkoma zbiornikami, podmieszaniem na
powrocie i sterowanym sprężarką układem stabilizacji ciśnienia.
Układ stabilizacji ciśnienia
Opcjonalne wyposażenie dodatkowe patrz rozdział 4.5 "Opcjonalne
wyposażenie dodatkowe" strona 351
Przewód uzupełniania wody „WC”
W menu użytkownika w sterowniku urządzenia Servitec wybrać tryb pracy
„Levelcontrol”. Tryb ten jest przeznaczony do instalacji z układami stabilizacji
ciśnienia i umożliwia elastyczną eksploatację ze stałym ciśnieniem.
Odpowiednie do potrzeb uzupełnianie wody w instalacji odbywa się w oparciu o
poziom wody zmierzony w zbiorniku przeponowym układu stabilizacji ciśnienia.
Siłomierz puszkowy „LIS” mierzy poziom wody i przesyła informację do
sterownika układu stabilizacji ciśnienia. Układ stabilizacji ciśnienia przesyła
sygnał 230 V do sterownika urządzenia Servitec, jeżeli poziom wody jest zbyt
niski. Uzupełnianie wody w instalacji przebiega w sposób kontrolowany na
podstawie nadzorowania czasu i cyklów uzupełniania wody przez przewód
uzupełniania wody „WC”.
6.5 Pr zyłącze elektryczne
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla życia
obrażenia.
• Upewnić się, że instalacja, na której będzie montowane urządzenie, jest
odłączona od zasilania.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji przez
inne osoby.
• Upewnić się, że prace elektroinstalacyjne przy montażu urządzenia będą
wykonywane wyłącznie przez specjalistę elektryka zgodnie z zasadami
elektrotechniki.
Poniższe opisy dotyczą instalacji standardowych i ograniczają się do
niezbędnych przyłączy pozostających w gestii inwestora.
1. Odłączyć urządzenie od zasilania i zabezpieczyć przed ponownym
włączeniem.
2. Zdjąć osłonę.
NIEBEZPIECZEŃSTWO Niebezpieczne dla życia obrażenia wskutek
porażenia prądem elektrycznym. Nawet po odłączeniu wtyczki sieciowej z
gniazda część układu drukowanego urządzenia może znajdować się pod
napięciem 230 V. Przed zdjęciem osłon odłączyć sterownik urządzenia od
zasilania. Sprawdzić brak napięcia na płytce.
3. Włożyć odpowiednią dławnicę kablową pasującą do danego przewodu, Na
przykład M16 lub M20.
4. Wsunąć przez dławnicę wszystkie podłączane przewody.
5. Podłączyć wszystkie przewody zgodnie ze schematem elektrycznym.
– Przy doborze bezpieczników będących w gestii inwestora uwzględnić
moc przyłączeniową urządzenia, patrz rozdział 5 "Dane techniczne"
strona 351.
6. Zamontować osłonę.
7. Włączyć wtyczkę sieciową do zasilania 230 V.
8. Włączyć urządzenie.
Podłączenie do instalacji elektrycznej jest zakończone.
