Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
Przewód uzupełniania
wody
Kurek do napełniania i
opróżniania „FD”
Śruba odpowietrzająca „AV”
1. Napełnić urządzenie Servitec poprzez instalację.
– Przy wystarczającej ilości wody w instalacji próżniowa tuleja
rozpylająca napełni się samoczynnie po otwarciu zaworów kulowych
„DC”.
2. Opcjonalnie
– Napełnić urządzenie Servitec wodą przez kurek do napełniania i
opróżniania (3).
– Podłączyć wąż do kurka napełniania i opróżniania (3) próżniowej
tulei rozpylającej „VT”.
3. Napełnić próżniową tuleję rozpylającą wodą.
– Powietrze uchodzi przez zawór odgazowywania (2), a ciśnienie wody
można odczytać wakuometrze (1).

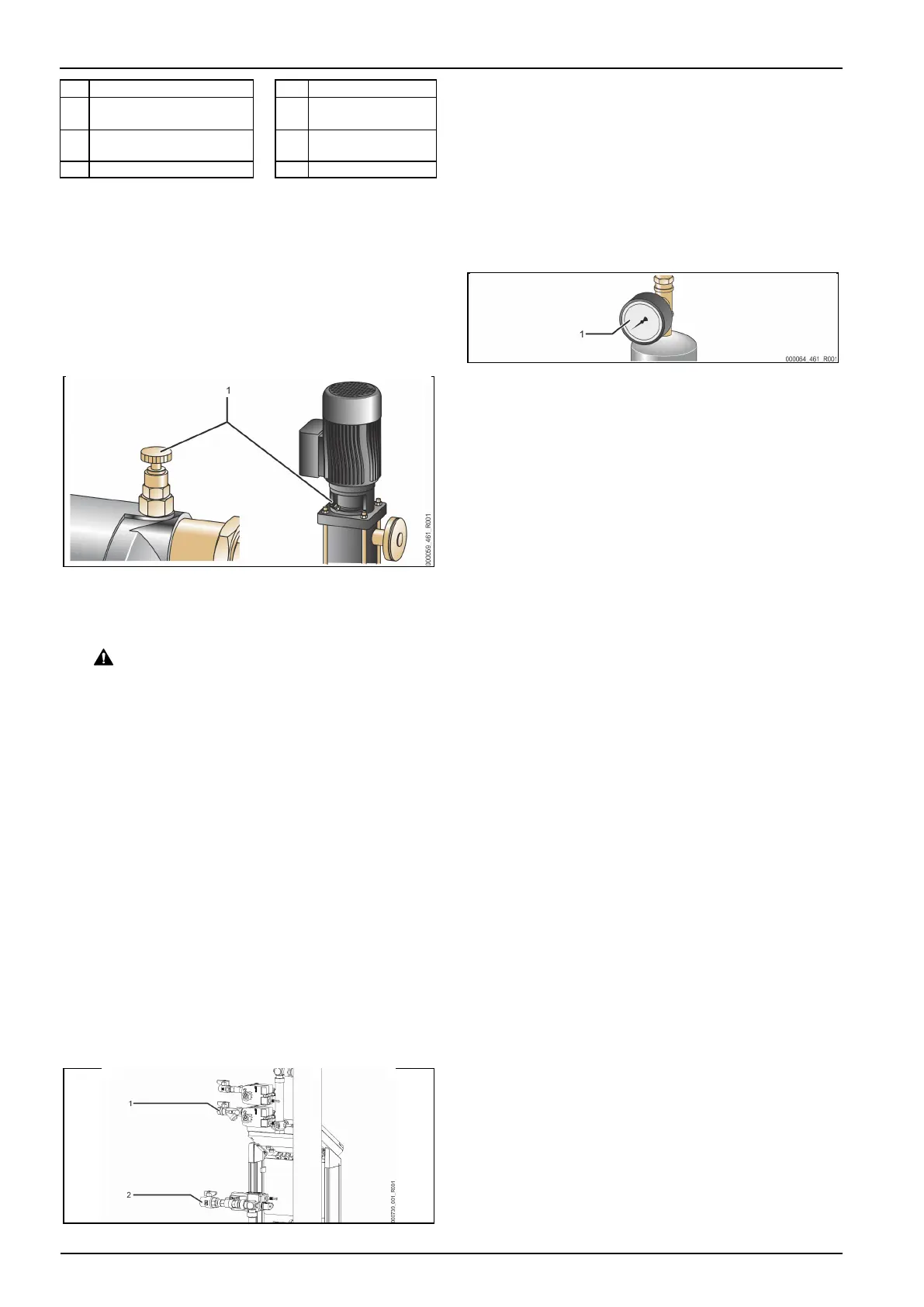

Odpowietrzyć pompę:
4. Odkręcać śrubę odpowietrzającą (1), aż zacznie się wydostawać powietrze
lub mieszanina wody z powietrzem.
5. W razie potrzeby obrócić pompę wkrętakiem za wirnik wentylatora silnika
pompy.
PRZESTROGA – niebezpieczeństwo obrażeń związane z rozruchem
pompy! Obrażenia dłoni spowodowane rozruchem pompy. Przed
obróceniem silnika pompy za wirnik wentylatora, za pomocą wkrętaka,
wyłączyć napięcie na pompie.
UWAGA – uszkodzenie urządzenia. Uszkodzenia pompy spowodowane
rozruchem. Przed obróceniem silnika pompy za wirnik wentylatora, za
pomocą wkrętaka, wyłączyć napięcie na pompie.
– Z pompy zostanie usunięta mieszanina wody z powietrzem.
6. Zakręcić śrubę odpowietrzającą, gdy będzie się już wydobywać sama
woda.
7. Zamknąć kurek napełniania i opróżniania.
Napełnianie i odpowietrzanie jest ukończone.
Wskazówka!
Pompa „PU” nie może być włączona podczas napełniania urządzenia
Servitec wodą.
Wskazówka!
Nie wykręcać śruby odpowietrzającej całkowicie. Należy odczekać, aż
zacznie wypływać woda wolna od powietrza. Operację odpowietrzania
powtarzać tak długo, aż pompa „PU” zostanie całkowicie
odpowietrzona.
7.6 Test podciśnienia
Przeprowadzić test próżniowy, żeby zagwarantować funkcjonowanie urządzenia
Servitec.
1 Zamknąć zawór kulowy (1) z osadnikiem zanieczyszczeń na dopływie „DC”
do tulei rozpylającej. Drugi zawór kulowy (2) na dopływie z pompy „DC” do
instalacji pozostaje otwarty.
2 Wytworzyć podciśnienie w trybie ręcznym sterownika.
• Nacisnąć przycisk „Manual” na panelu sterownika.
• Za pomocą przycisku zmiany „Wstecz” wybrać odgazowywanie
instalacji „SE” na panelu sterowania.
– Po upływie czasu opóźnienia - 50 sekund, pompa zaczyna
pracować.
3 Po 10 sekundach pracy pompy wyłączyć odgazowywanie instalacji „SE”
przyciskiem zmiany „Wstecz”.
• Zanotować wartość podciśnienia wskazywaną na wakuometrze.
4 Obserwować wakuometr „PI” (1) przez ok. 10 minut. Ciśnienie nie może się
zmienić. W przypadku wzrostu ciśnienia, sprawdzić szczelność urządzenia
Servitec.
• Skontrolować szczelność wszystkich połączeń śrubowych w
próżniowej tulei rozpylającej „VT”.
• Sprawdzić szczelność śruby odpowietrzającej na pompie „PU”.
• Sprawdzić szczelność zaworu odgazowywania „DV” próżniowego
przewodu spryskującego „VT”.
Wskazówka!
Powtarzać kroki 2 do 4 tak długo, aż ciśnienie przestanie wzrastać.
5 Po udanym teście próżniowym otworzyć zawór kulowy z osadnikiem
zanieczyszczeń.
6 Jeżeli na wyświetlaczu sterownika pojawi się komunikat błędu „Brak
wody”, należy go zatwierdzić przyciskiem „Quit”.
Próba próżniowa została zakończona.
Wskazówka!
Podciśnienie możliwe do osiągnięcia odpowiada ciśnieniu nasycenia
przy aktualnej temperaturze wody.
• Przy temperaturze 10°C możliwe jest osiągnięcie podciśnienia o
wartości ok. -1 bar.
7.7 Napełnianie instalacji wodą za pomocą urządzenia
W instalacjach o pojemności mniejszej niż 3000 litrów i stabilizacji ciśnienia za
pomocą membranowych naczyń wzbiorczych, urządzenie Servitec może być
używane do napełniania odgazowanej wody. Zmniejsza to zawartość tlenu oraz
gazów uwolnionych po uruchomieniu.
Ustawić sterownik na jeden z następujących trybów pracy:
• Automatyczne uzupełnianie "Magcontrol", patrz rozdział 8.2.1 "Menu
użytkownika" strona 361.
• Tryb ręczny, patrz rozdział 8.1.2 "Tryb ręczny" strona 361.
- Tryb odgazowywania odgazowywanie uzupełniania wody "NE".
Sterownik oblicza wymagane ciśnienie napełniania. Po osiągnięciu tego ciśnienia
proces napełniania zostaje automatycznie zatrzymany. Po przekroczeniu
maksymalnego czasu napełniania (standardowo jest to 10 godzin) uzupełnianie
zostaje przerwane z odpowiednim komunikatem o błędzie. Po ustaleniu
przyczyny potwierdzić komunikat o błędzie przyciskiem „Quit” na panelu
sterownika, napełnianie będzie kontynuowane, patrz rozdział 8.2.4
"Komunikaty" strona 362. Po napełnieniu instalację trzeba odpowietrzyć, co
umożliwi cyrkulację w całym systemie.
Wskazówka!
Podczas automatycznego napełniania nadzorować instalację.
Wskazówka!
Napełnianie instalacji wodą nie stanowi zakresu prac fabrycznego
serwisu Reflex.
7.8 Parametryzacja sterownika z poziomu menu klienta
W menu użytkownika można skorygować lub odczytać parametry instalacji.
Podczas pierwszego uruchomienia należy najpierw dostosować ustawienia
fabryczne do warunków instalacji.
