Opis aparata
252 — Slovenščina
Vakuumsko pršilno razplinjanje — 24.04.2020 - Rev. A
3.6 Ostala tveganja
Ta aparat je izdelan po aktualnem stanju tehnike. Kljub temu ostalih tveganj ni
mogoče izključiti.
PREVIDNO
Nevarnost, da se na vročih površinah opečete
Pri grelnih napravah lahko zaradi previsoke temperature površine pride do
opeklin kože.
• Nosite zaščitne rokavice.
• V bližini naprave namestite ustrezna opozorila.
PREVIDNO
Nevarnost poškodb zaradi pod tlakom izstopajoče tekočine
Na priključkih lahko pri napačni montaži, demontaži ali vzdrževanju pride do
opeklin in poškodb, če začne nenadoma brizgati ven vroča voda ali vroča para
pod tlakom.
• Zagotovite strokovno montažo, demontažo ali vzdrževalna dela.
• Zagotovite, da bo sistem naprav v breztlačnem stanju, preden boste na
priključkih izvajali montažna, demontažo ali vzdrževalna dela.
OPOZORILO
Nevarnost poškodb zaradi visoke teže
Aparati so zelo težki. Zato obstaja nevarnost telesnih poškodb ali nesreč.
• Pri transportu in montaži uporabite primerna dvigala.
PREVIDNO
Nevarnost poškodb pri stiku z vodo, ki vsebuje glikol
V sistemu naprav za hladilne krogotoke lahko pri stiku z vodo, ki vsebuje glikol,
pride do draženja kože in oči.
• Nosite osebno zaščitno opremo (na primer zaščitno obleko, zaščitne
rokavice in zaščitna očala).
4 Opis aparata
Servitec je enota za razplinjanje in napajanje. Glavna področja uporabe so grelni
in hladilni krogotoki ter sistemi naprav, v katerih je treba preprečevati
obratovalne motnje zaradi raztopljenih ali prostih plinov. Servitec nudi naslednje
zagotovljene funkcije:
• Zrak se ne vsesava direktno pri nadziranju vzdrževanja tlaka s samodejnim
napajanjem.
• Preprečeni so cirkulacijski problemi zaradi prostih mehurčkov v vodi v
obtoku.
• Vodi za polnjenje in napajanje se odvzema kisik, kar zmanjšuje korozijo in
zaradi tega nastalo škodo.

Napotek!
Obratovanje in delovanje pri visokih sistemskih temperaturah (>70 °C):
Na podlagi nastalega vakuuma točka vrelišča medija upade. Iz te
lastnosti izhaja sprememba volumna medija v vakuumski pršilni cevi. Pri
vrenju medija se poveča tlak in učinkuje proti nastalemu vakuumu v
pršilni cevi. Na podlagi te lastnosti se vrsta razplinjanja spremeni z
vakuumskega razplinjanja v toplotno razplinjanje. V vrelem stanju
medija je topljivost plinov skoraj nič. Višja količina črpanja črpalke poleg
tega (pri temperaturah >70 °C) ne povzroči samodejno višjega vakuuma.

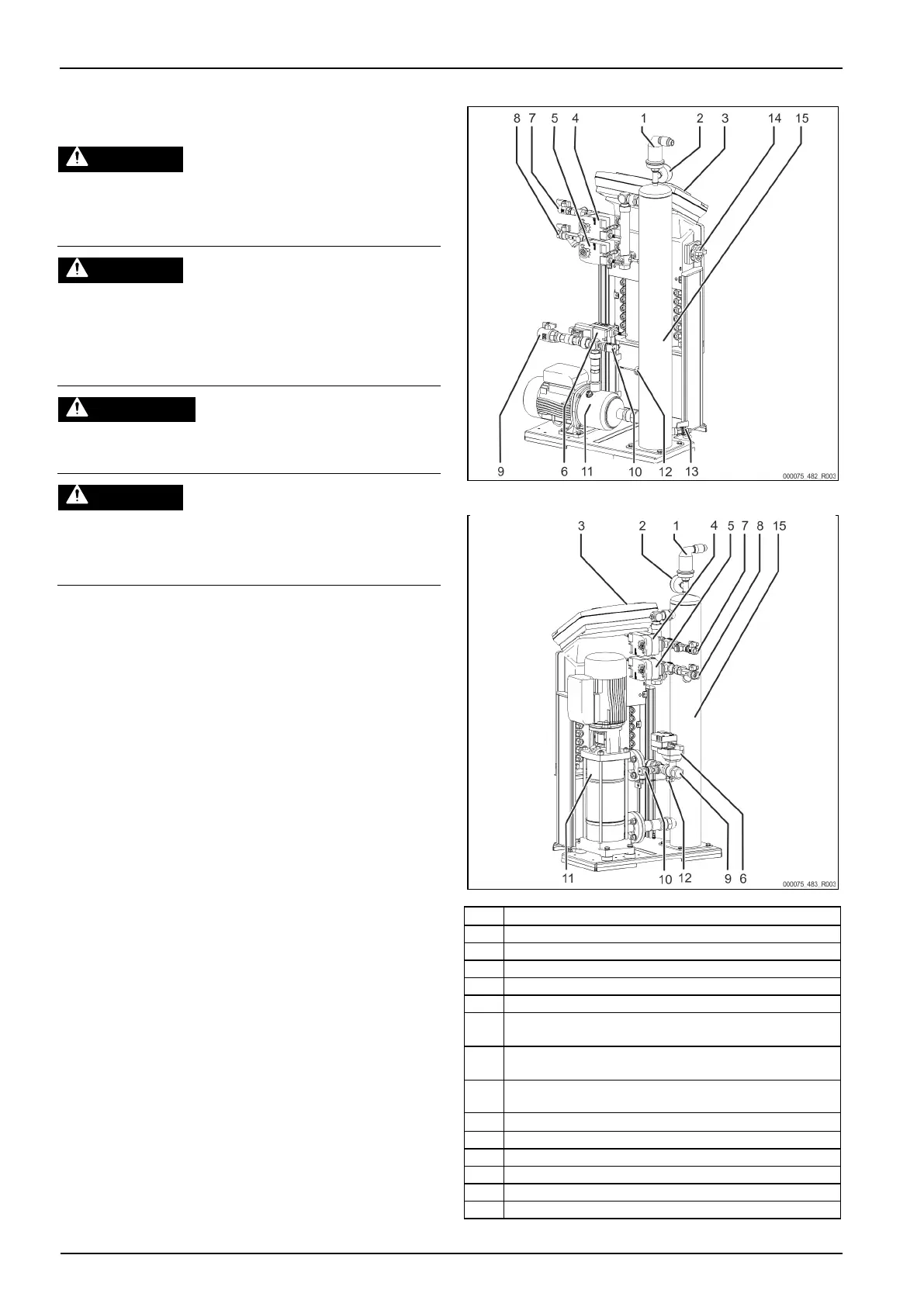

4.1 Pr egledni prikaz
Servitec 35–60
Servitec 75–95
1
Razplinjalni ventil „DV“
2
Vakuumski merilnik „PI“
3
Krmilnik Control Touch
4
2-potna motorna krogelna pipa „CD“ pred vakuumsko pršilno cevjo
5
2-potna motorna krogelna pipa „WV“ pred vakuumsko pršilno cevjo
6
Regulacijska krogelna pipa „PV“ za črpalko „PU“
7
Priključek „WC“ za napajanje
• Vhod za vodo od napajanja, bogato s plini
8
Priključek „DC“ za napajanje
• Vhod za vodo iz sistema naprav, bogato s plini
9
Priključek „DC“ za napajanje
• Izhod za razplinjeno vodo
10
Tlačno stikalo "PIS"
11
Črpalka „PU“
12
Stikalo za pomanjkanje vode
13
Pipa za polnjenje in praznjenje „FD“
14
Glavno stikalo
15
Vakuumska pršilna cev „VT“
