Vákuové postrekovacie odplyňovanie — 24.04.2020 - Rev. A
6.3.3 Hy draulická prípojka
6.3.3.1 Odplyňovacie potrubie k zariadeniu
Servitec potrebuje dva odplyňovacie potrubia „DC“ k zariadeniu. Jedno
odplyňovacie potrubie pre vodu s bohatým obsahom plynu zo zariadenia a jedno
potrubie pre odplynenú vodu naspäť k zariadeniu. Pre oba odplyňovacie
potrubia sú predmontované z výroby už uzávery na prístroji Servitec. Prípojka
odplyňovacích potrubí sa musí uskutočniť v hlavnom objemovom prietoku
systému zariadení.

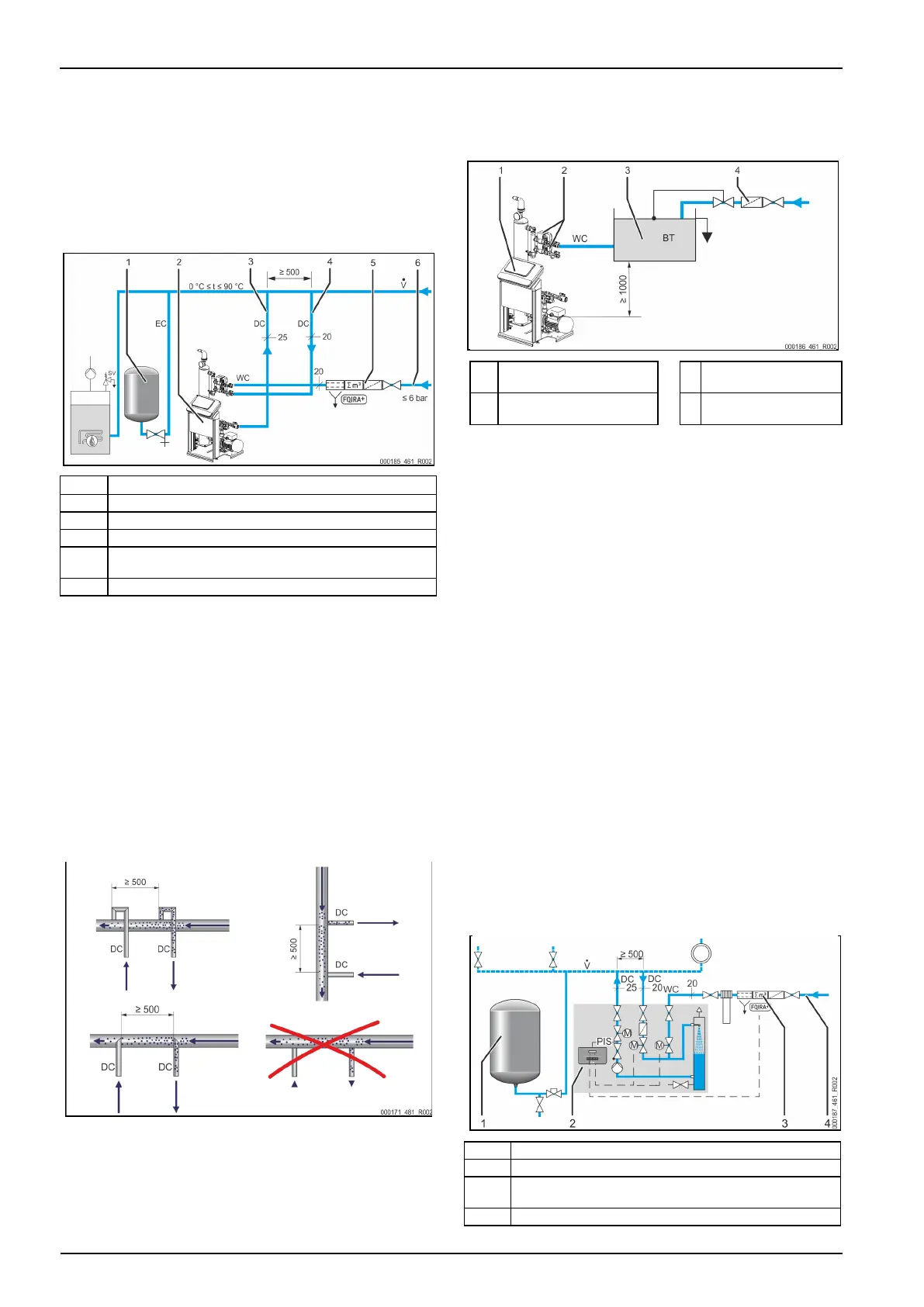

Servitec vo vykurovacom zariadení, udržanie tlaku s tlakovou expanznou nádobou
s membránou „MAG“
Odplyňovacie potrubie „DC“ (odplynená voda)
Odplyňovacie potrubie „DC“ (voda bohatá na obsah plynu)
Voliteľné prídavné vybavenie viď kapitola 4.5 "Voliteľné prídavné
vybavenie" na strane 160
Montáž odplyňovacích potrubí k zariadeniu sa uskutočňuje v blízkosti napojenia
expanzného potrubia „EC“. Tým sa zabezpečia stabilné tlakové pomery.
Keď sa Servitec prevádzkuje pomocou tlakovo závislého dopĺňania vody, tak sa
musí uskutočniť inštalácia v blízkosti tlakovej expanznej nádoby s membránou
„MAG“. Tým je zabezpečené monitorovanie tlaku tlakovej expanznej nádoby s
membránou. V riadení sa musí zvoliť prevádzkový režim „Magcontrol“.
Upozornenie!
Dodržujte pri variantách zapojenia s hydraulickými odbočkami a
prídavkami spätného chodu napojenie v hlavnom objemovom prietoku
„V“.
– Varianty zapojenia a varianty dopĺňania, viď kapitola 6.4 "Varianty
zapojenia a varianty dopĺňania" na strane 162.
Detail napojenia odplyňovacieho potrubia „DC“
Preveďte napojenie odplyňovacích potrubí „DC“ podľa nasledujúcej schémy.
• Zabráňte prieniku hrubej nečistoty a tým preťaženiu zachytávača nečistôt
„ST“ od Servitec.
• Pripojte odplyňovacie potrubie pre vodu s bohatým obsahom plynu pred
odplyňovacím potrubím pre vodu s nízkym obsahom plynu v smere
prietoku zariadenia.
• Teplota vody musí ležať v rozsahu > 0 °C - 90 °C. Uprednostnite preto pri
vykurovacích zariadeniach stranu spätného chodu. Tým je odplyňovací
výkon nezávislý od teploty.
6.3.3.2 Dopĺňacie potrubie
Nádoba na oddelenie od
siete „BT“
2 cestný guľový kohút motora
„WV“
Pri dopĺňaní s vodou cez nádobu na oddelenie od siete „BT“ musí jej spodná
hrana ležať minimálne 1000 mm nad čerpadlom „PU“.
Rôzne varianty dopĺňania Reflex, viď kapitola 6.4 "Varianty zapojenia a varianty
dopĺňania" na strane 162.
Ak sa nepripojí automatické dopĺňanie s vodou, tak je potrebné zatvoriť prípojku
doplňovacieho potrubia „WC“ so záslepkou R ½ palca a uveďte zariadenie v
prevádzkovom režime „Levelcontrol“ do prevádzky.
Dodržujte nasledujúce podmienky pri externom dopĺňaní s vodou:
• Inštalujte minimálne jeden zachytávač nečistôt „ST“ s veľkosťou ôk
≤ 0,25 mm v okolí pred 2 cestným guľovým kohútom motora „WV“ alebo
použite náš Fillset.
Upozornenie!
Zaistite pri použití externého systémového dopĺňania, aby nedošlo k
žiadnej poruche Servitec, na základe rôznych prevádzkových
parametrov.
Upozornenie!
Používajte redukčný ventil v doplňovacom potrubí „WC“, keď pokojový
tlak prekročí 6 bar.
6.4 Varianty zapojenia a varianty dopĺňania
V riadení prístroja sa zvolí v zákazníckom menu varianta dopĺňania, viď
kapitola 7.8 "Parametrizácia riadenia v zákazníckom menu" na strane 167.
Nasledujúce varianty dopĺňania sú nastaviteľné v zákazníckom menu:
• Tlakovo závislé dopĺňanie „Magcontrol“.
– Pri systéme zariadení s tlakovou expanzná nádoba s membránou.
• Hladinovo závislé dopĺňanie „Levelcontrol“.
– Pri systéme zariadení so stanicou na udržanie tlaku.
6.4.1 Tlakovo závislé dopĺňanie Magcontrol
Príkladné zobrazenie vo viackotlovom zariadení s hydraulickou odbočkou a
tlakovou expanznou nádobou s membránou „MAG“.
Tlaková expanzná nádoba „MAG“
Voliteľné prídavné vybavenie viď kapitola 4.5 "Voliteľné prídavné
vybavenie" na strane 160
