Descrierea echipamentului
Degazare prin pulverizare în vid — 24.04.2020 - Rev. A

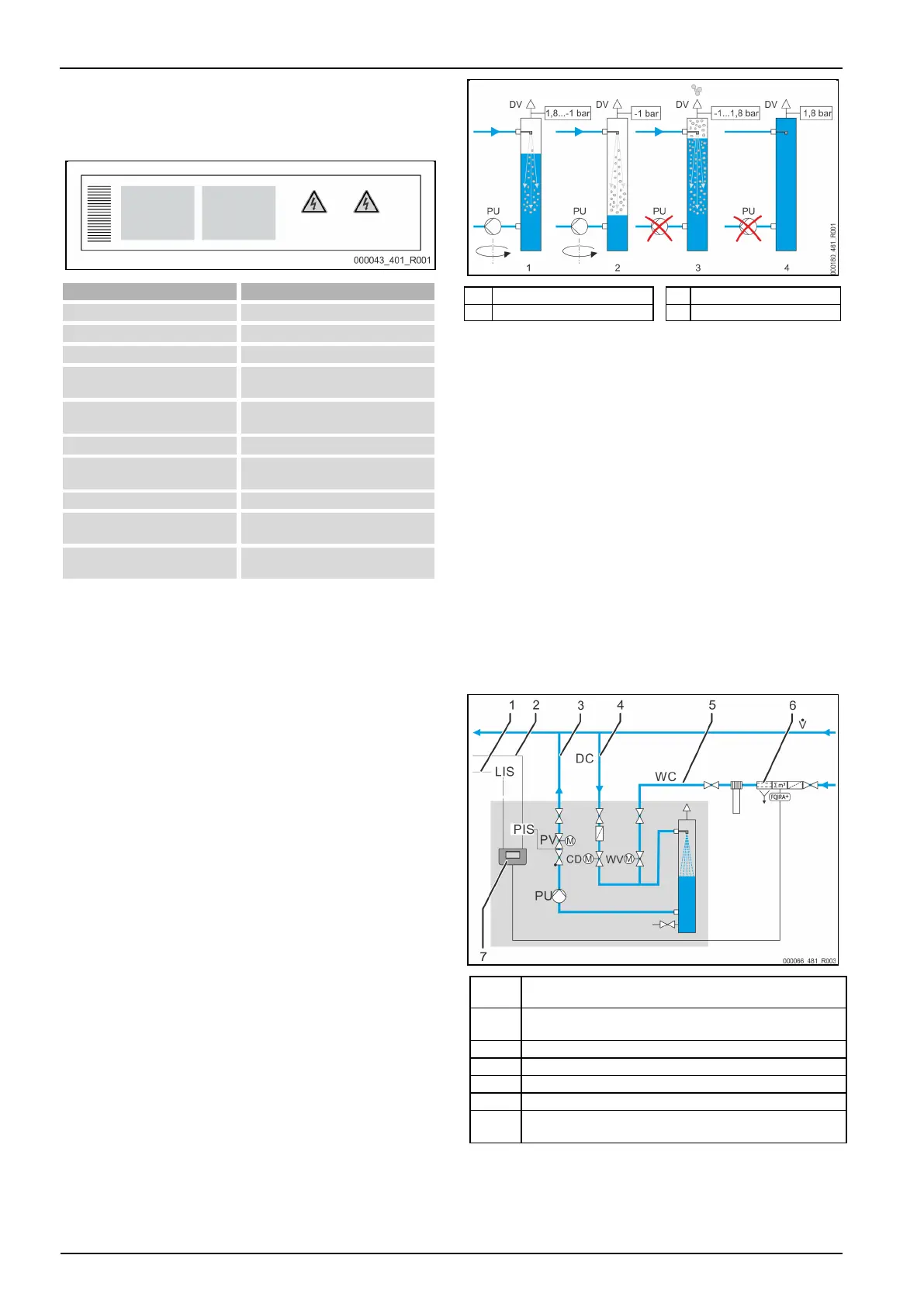

4.2 Identificare
Plăcuţa de tip cu date tehnice se află sub capacul filetat al unităţii de comandă.
Acolo se găsesc datele referitoare la producător, anul de fabricaţie, numărul de
fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu caracteristici
min. / max. allowable pressure P
Presiune minimă / maximă admisă
max. continuous operating
temperature
Temperatura maximă de funcţionare
continuă
min. / max. allowable temperature /
flow temperature TS
Temperatura minimă / maximă admisă /
Temperatura pe tur TS
min. operating pressure set up on
shop floor
Presiunea minimă de lucru reglată din
fabricaţie
Presiunea minimă de lucru reglată
max. pressure saftey valve factory -
aline
Presiunea de declanşare a supapei de
siguranţă reglată din fabricaţie
Presiunea reglată de declanşare a
supapei de siguranţă
4.3 Funcţie
Echipamentul Servitec este adecvat pentru degazarea apei din instalaţie şi
pentru apa de adaos. Acesta extrage din apă până la 90 % din gazele dizolvate.
Degazarea se desfăşoară în cicluri comandate în funcţie de timp. Un ciclu este
compus din următoarele faze:
• Pulverizare şi tragerea vidului
Alimentarea „DC“ cu apă cu conţinut ridicat de gaze din instalaţie spre
ţeava de pulverizare a sistemului de vid „VT“ este deschisă. În funcţie de
necesar, fluxuri parţiale de apă cu conţinut ridicat de gaze din instalaţie şi
de apă de adaos vor fi pulverizate fin prin conductele „DC“ şi „WC“ în ţeava
de pulverizare a sistemului de vid. Pentru a se pulveriza mai puţină apă în
ţeava de pulverizare decât revine în sistem din ţeava de pulverizare a
sistemului de vid, prin pompa „PU”, în ţeavă de pulverizare a sistemului de
vid se formează vid. Pompa „PU“ formează vid în ţeava de pulverizare până
la atingerea presiunii de saturaţie a apei. Subpresiunea se afişează la
vacuummetrul „PI“. Suprafaţa mare a apei evaporate şi panta de saturaţie a
gazului spre vid duc la degazarea apei. Apa degazată este pompată din
ţeava de pulverizare a sistemului de vid prin pompă, înapoi în instalaţie.
Acolo se pot dizolva din nou gazele.
• Împingerea în afară
Pompa „PU“ se opreşte. Apa continuă să fie injectată în ţeava de
pulverizare a sistemului de vid „VT“ şi degazată. Nivelul apei în ţeava de
pulverizare a sistemului de vid creşte. Gazele separate din apă sunt
eliminate prin supapa de degazare „DV“.
• Timpul de repaus
După ce au fost eliminate gazele, echipamentul Servitec rămâne în repaus
pentru o anumită perioadă de timp, până la pornirea următorului ciclu.
Desfăşurarea unui ciclu de degazare în ţeava de pulverizare a sistemului de vid
„VT“
Exemplu: Sistemul apei de răcire are o temperatură ≤ 30 °C, presiunea instalaţiei
se situează la 1,8 bari, degazarea apei din instalaţie „DC“ este în funcţiune,
degazarea apei de adaos „WC“ este închisă.
Pulverizare şi tragerea vidului
Pulverizare şi tragerea vidului
Degazarea
Întregul proces de degazare este coordonat hidraulic, printr-un sistem hidraulic,
cu ajutorul robinetului de reglare cu bilă, de tip „PV“ şi cu ajutorul unităţii de
comandă a echipamentului Servitec. Stările de funcţionare sunt monitorizate şi
indicate pe display, de unitatea de comandă a echipamentului Servitec. În
unitatea de comandă pot fi selectate şi setate 3 programe diferite de degazare şi
2 variante diferite de realimentare.
Programele de degazare
• Degazare continuă:
Pentru o degazare continuă, timp de mai multe ore sau zile, în care ciclurile
de degazare se succed fără pauză. Acest program este recomandat după
punerea în funcţiune şi după efectuarea unor reparaţii.
• Degazare la anumite intervale:
Degazarea la anumite intervale constă dintr-un număr limitat de cicluri de
degazare. Între intervale se respectă un timp de pauză. Acest program este
recomandat în cazul funcţionării continue a echipamentului.
• Degazarea apei de adaos:
La această setare se degazează numai apa de adaos. Nu are loc o degazare
a sistemului.
Variante de realimentare
Există două variante de realimentare. Acestea sunt monitorizate cu ajutorul
timpului şi ciclurilor de realimentare.
Cablul de comandă al unei staţii de menţinere a presiunii pentru
solicitarea realimentării în regimul de funcţionare „Levelcontrol”
Cablu de semnal de la traductorul de presiune „PIS“ pentru varianta
de completare „Magcontrol“
Conductă de degazare „DC“ (apă degazată)
Conductă de degazare „DC“ (apă cu conţinut ridicat de gaze)
Conducta de realimentare „WC“
Dotarea suplimentară opţională vezi capitolul 4.5 "Dotarea
suplimentară opţională" la pagina 391
