Tyhjiö - suihkutuskaasunpoisto — 24.04.2020 - Rev. A
Potentiaalivapaa
kontakti
Häiriö analogisessa
anturijännitteessä
Oikosulku anturijännitteessä.
Tarkista analogisten tulojen johdotus (paine/LF).
Oikosulku anturijännitteessä.
Tarkista moottorin 2-tiepalloventtiilin johdotus.
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
• Odota, kunnes pinnat jäähtyvät, tai käytä suojakäsineitä.
• Käyttäjän tulee kiinnittää tästä kertovia varoituksia laitteen läheisyyteen.
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
• Varmista asianmukainen asennus, purkaminen tai huolto.
• Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.
”Servitec” tulee huoltaa vuosittain, vähintään kuitenkin aina 16 000
kaasunpoistojakson jälkeen.
Huomautus!
Lyhyemmät huoltovälit ovat tarpeen, mikäli intervallikaasunpoiston 8
kaasunpoistosyklin ja 12 tunnin taukoajan vakioasetuksella ylitetään
seuraavat ajat jatkuvalle kaasunpoistolle:
• jatkuva kaasunpoisto n. 14 päivää
tai
• jatkuva kaasunpoisto 7 päivää + 1 vuoden intervallikaasunpoisto
vakioasetuksella.
Huoltovälit riippuvat käyttöolosuhteista ja kaasunpoistoajoista.
Vuosittain suoritettavasta huollosta ilmoitetaan asetetun käyttöajan kuluttua
näytöllä. Näytön teksti "Huolto suos." kuitataan "Quit"-painikkeella.
Huomautus!
Teetä huoltotyöt aina ammattihenkilöstöllä tai Reflexin tehtaan
asiakaspalvelulla ja anna huoltohenkilön vahvistaa huoltotöiden
suorittaminen.
Huoltosuunnitelma on yhteenveto huollon puitteissa suoritettavista
säännöllisistä toimenpiteistä.
▲ = tarkistus, ■ = huolto, ● = puhdistus
Tiiviyden tarkistaminen, Katso luku 9.1
"Ulkoinen tiiviyden tarkistus" sivulla 325.
• Pumppu "PU"
• Liitäntöjen ruuviliitokset
• Kaasunpoistoventtiili "DV"
Tyhjiön toiminnan testaus.
– Katso luku 7.6 "Tyhjötesti" sivulla 319
Lianerottimen puhdistus.
– Katso luku 9.2 "Lianerottimen
puhdistus" sivulla 325
Käyttöolosuhtei
sta riippuen
on tarkistettava asetukset ohjauksesta.
Toiminnan testaus.
• Järjestelmän kaasunpoisto "SE"
• Lisäsyötön kaasunpoisto "NE"
Katso luku 9.3
"Järjestelmän/lisäsyötön
kaasunpoiston tarkistaminen"
sivulla 325
Vesi-glykoliseosten kanssa tapahtuvassa
käytössä
• Sekoitussuhteen tarkastaminen.
• Tarvittaessa sovittaminen valmistajan
ohjeiden mukaan.
9.1 Ulkoinen tiiviyden tarkistus
Tarkista seuraavien Servimatin osien tiiviys:
• Pumppu
• Ruuviliitokset
• Kaasunpoistoventtiilit
Toimi seuraavasti:
• Korjaa liitäntöjen vuodot tiivistämällä tai vaihda tarvittaessa liitännät.
• Tiivistä epätiiviit ruuviliitokset tai vaihda ne tarvittaessa.

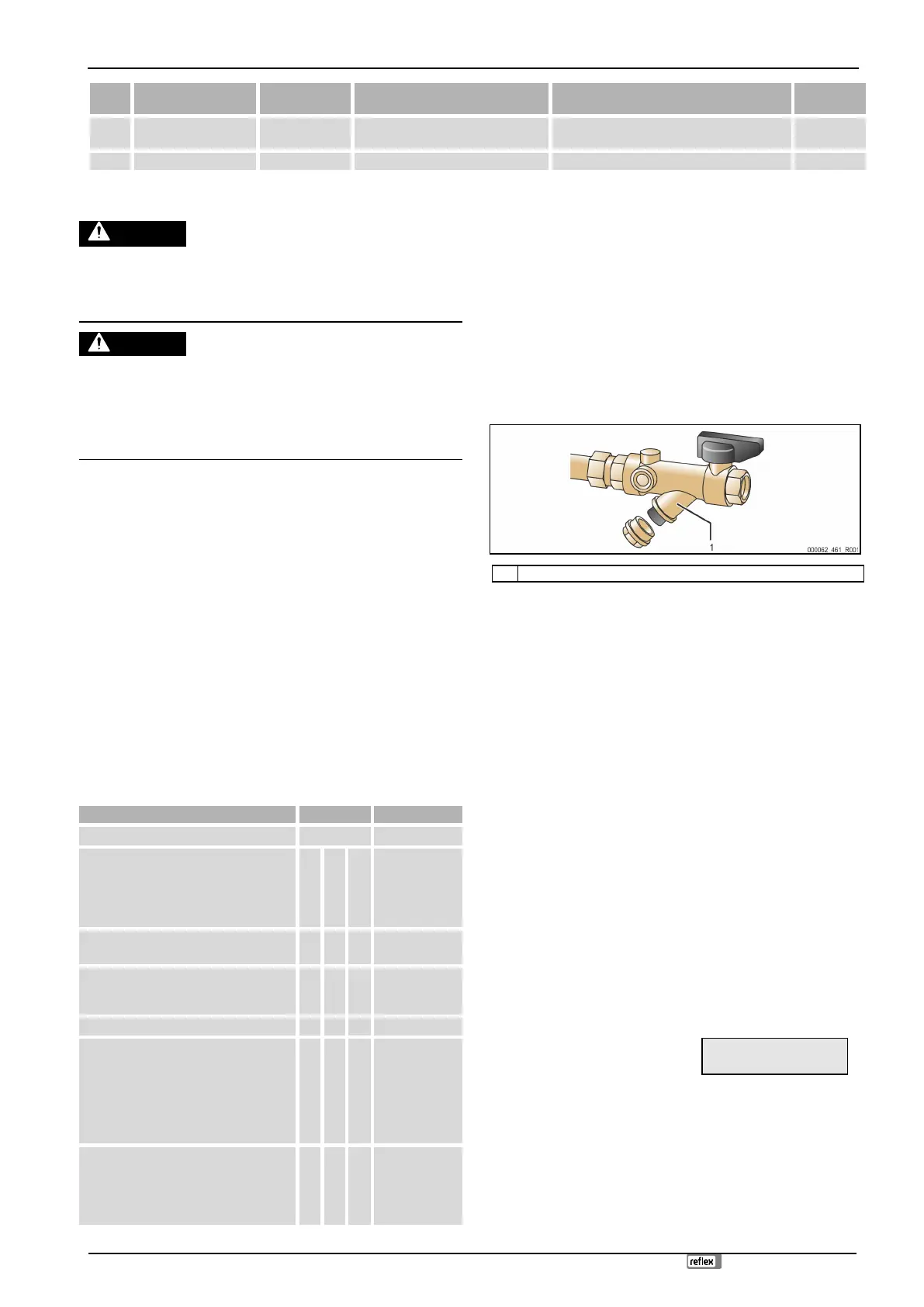

9.2 Lianerottimen puhdistus
Viimeistään jatkuvan kaasunpoistojakson kuluttua loppuun on puhdistettava
kaasunpoistoletkun "DC" lianerotin "ST", . Lianerotin on tarkistettava myös
täytön tai pidemmän käyttöjakson jälkeen.
1. Paina "Stop"-painiketta ohjauksen valvontataulussa.
– Servitec ei ole toiminnassa ja pumppu ”PU” kytketään pois päältä.
2. Sulje palloventtiili lianerottimen "ST" (1) edestä.
3. Kierrä hitaasti irti lianerottimen korkki, jossa on myös lianerotinsisäke, jotta
putkiston osaan jäänyt paine pääsee purkautumaan.
4. Irrota korkin sihti ja huuhtele se puhtaalla vedellä. Harjaa se puhtaaksi
pehmeällä harjalla.
5. Aseta sihti takaisin korkkiin, tarkista tiiviste vaurioiden varalta ja kierrä se
takaisin kiinni lianerottimen "ST" (1) runkoon.
6. Avaa jälleen palloventtiili lianerottimen "ST" (1) edestä.
7. Paina "Auto"-painiketta ohjauksen valvontataulusta.
– Servitec käynnistetään ja pumppu "PU" on käynnissä.
Huomautus!
Puhdista muut asennetut lianerottimet (esimerkiksi Fillsetissä).
9.3 Järjestelmän/lisäsyötön kaasunpoiston tarkistaminen
Tarkista ensin järjestelmän kaasunpoisto "SE" ja sen jälkeen lisäsyötön
kaasunpoisto "NE".
Paina ohjauksesta käsikäytön painiketta "Manual". Valvontataulun Auto-
merkkivalo vilkkuu visuaalisena merkkinä käsikäytöstä. Käsikäytöllä järjestelmän
kaasunpoisto "SE" ja lisäsyötön kaasunpoisto "NE" kytketään päälle tai pois.
Sekä "SE"- että "NE"-tilassa on ajettava vähintään 10 jaksoa. Kaasu on poistettava
järjestelmästä ennen seuraavan jakson aloittamista. Tarkista seuraavaksi
seuraavien ehtojen täyttyminen:
• Kylmää vettä käytettäessä tyhjömittarissa "PI" on määritettävä arvoksi noin
-1 bar.
• Ohjauksen näytöllä ei saa näkyä viestiä "Vesikalanteri".
Aseta laite täydellisen tarkastuksen jälkeen takaisin automaattikäytölle.
• "Vaihto eteen / taakse" -painikkeet
– Kohdan "NE" tai "SE" valinta.
• "Auto"-painike
– Paluu automaattikäyttöön.
* Vilkkuva tila "NE▼" tai
"SE▲" on valittuna
