Вакуумный деаэратор — 24.04.2020 - Rev. A

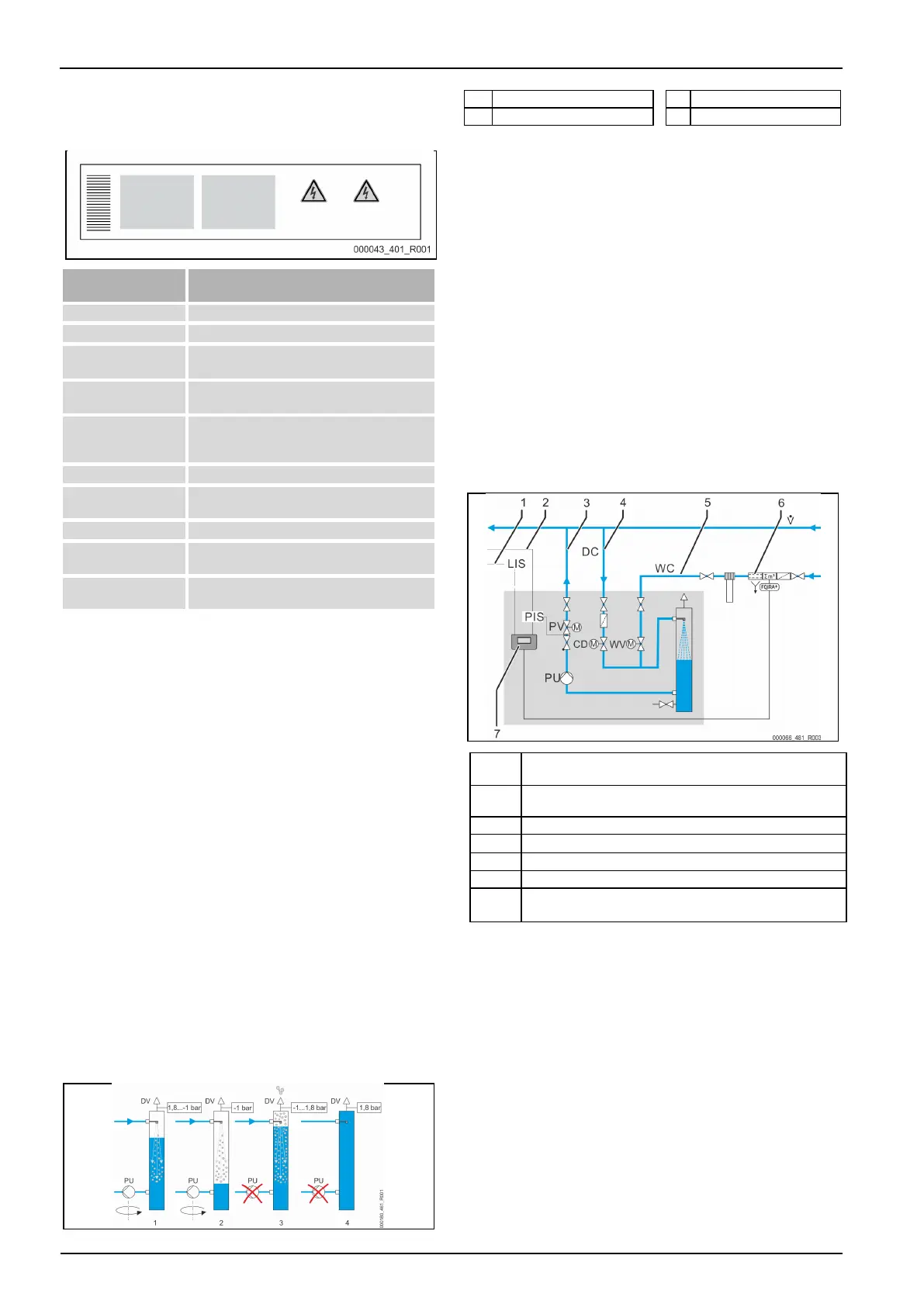

4.2 Идентификация
Заводская табличка находится под крышкой системы управления. На ней
указаны сведения о производителе, дате выпуска, заводском номере, а
также технические характеристики.
Запись на заводской
табличке
min. / max. allowable
pressure P
Минимальное / максимальное допустимое
давление
max. continuous
operating temperature
Максимальная продолжительная рабочая
температура
min. / max. allowable
temperature / flow
temperature TS
Минимальная / максимальная допустимая
температура / температура подачи TS
min. operating pressure
set up on shop floor
Минимальное рабочее давление (заводская
настройка)
Настроенное минимальное рабочее давление
max. pressure saftey
valve factory - aline
Давление срабатывания предохранительного
клапана (заводская настройка)
Настроенное давление срабатывания
предохранительного клапана
4.3 Функционирование
Servitec подходит для деаэрации воды из системы и воды подпитки.
Устройство удаляет из воды до 90 % растворенных газов. Деаэрация
осуществляется с регулируемыми по времени циклами. Такой цикл состоит
из следующих фаз:
• Впрыск и создание вакуума
Линия подачи «DC» газонасыщенной воды из системы к вакуумной
распылительной трубе «VT» открыта. В соответствии с потребностью
происходит тонкое распыление в вакуумной распылительной трубе
потоков газонасыщенной воды системы и воды подпитки через линии
«DC» и «WC». В распылительную трубу впрыскивается меньше воды,
чем насос «PU» отводит из трубы в систему, поэтому в
распылительной трубе возникает вакуум. Насос «PU» создает вакуум
до достижения давления насыщения воды. Уровень разрежения
отображается на вакуумметре «PI». Большая площадь контакта
распыленной воды и разность газонасыщенности относительно
вакуума ведут к деаэрации воды. Деаэрированная вода из вакуумной
распылительной трубы подается насосом назад в систему. Там она
может снова растворять газы.
• Выпуск
Насос «PU» отключается. Вода по-прежнему впрыскивается в
вакуумную распылительную трубу «VT» и распыляется в ней. Уровень
воды в распылительной трубе повышается. Выделенные из воды
газы отводятся через деаэрационный клапан «DV».
• Время покоя
После сепарации газа Servitec в течение определенного времени
бездействует – до запуска следующего цикла.
Цикл деаэрации в вакуумной распылительной трубе «VT»
Пример: Охлаждающая вода ≤ 30 °C, давление в системе 1,8 бар, линия
деаэрации системы «DC» в рабочем режиме, линия деаэрации воды
подпитки «WC» закрыта.
Впрыск и создание вакуума
Впрыск и создание вакуума
Деаэрация
Весь процесс деаэрации управляется гидравлической системой с помощью
регулировочного шарового крана «PV» и системы управления Servitec.
Рабочие состояния контролируются и отображаются на дисплее системы
управления Servitec. Для выбора и настройки в системе управления
доступны 3 различные программы деаэрации и 2 варианта подпитки.
Программы деаэрации
• Длительная деаэрация:
Для длительной деаэрации на протяжении нескольких часов или дней
с последовательностью циклов деаэрации при отсутствии пауз. Эту
программу рекомендуется использовать после ввода в эксплуатацию
и ремонтных работ.
• Интервальная деаэрация:
Программа интервальной деаэрации состоит из ограниченного
количества циклов. Между интервалами выдерживается
определенная пауза. Эта программа рекомендована для
продолжительного режима эксплуатации.
• Деаэрация воды подпитки:
При этой настройке выполняется деаэрация только воды подпитки.
Деаэрация системы не осуществляется.
Варианты подпитки
Существуют два варианта подпитки. Оба контролируются по времени и
циклам подпитки.
Управляющая линия станции компенсации давления для запроса
подпитки в режиме «Levelcontrol»
Сигнальная линия измерительного преобразователя давления
«PIS» для варианта подпитки «Magcontrol»
Линия деаэрации «DC» (деаэрированная вода)
Линия деаэрации «DC» (газонасыщенная вода)
Опциональное оснащение см. главу 4.5 "Опциональное
оснащение" стр. 179
Для систем с мембранными расширительными
резервуарами.
• С помощью интегрированного измерительного
преобразователя давления «PIS» осуществляются
регистрация и контроль давления в системе
отопления/охлаждения. В случае падения давления
ниже расчетного значения наполнения активируется
деаэрация воды подпитки.
Для систем со станциями компенсации давления.
• В зависимости от уровня в резервуаре станции
компенсации давления «LIS» выполняется подпитка
непосредственно в систему. Функция подпитки может
быть запущена внешним сигналом ~230 В.
