Vakuum-sprayavgasning — 24.04.2020 - Rev. A
sker tryckberoende. Den tryckgivare ”PIS” som krävs för detta är integrerad i
Servitec. Anslutningarna till avgasningsledningarna ”DC” utförs nära
membrantryckexpansionskärlet. Därigenom möjliggörs en exakt
tryckövervakning för den eftermatning som behövs.
Obs!
Anslut avgasningsledningarna på anläggningens returledningssida före
den hydrauliska flödesdelaren. Därmed upprätthålls det tillåtna
temperaturområdet på 0 °C – 90 °C.

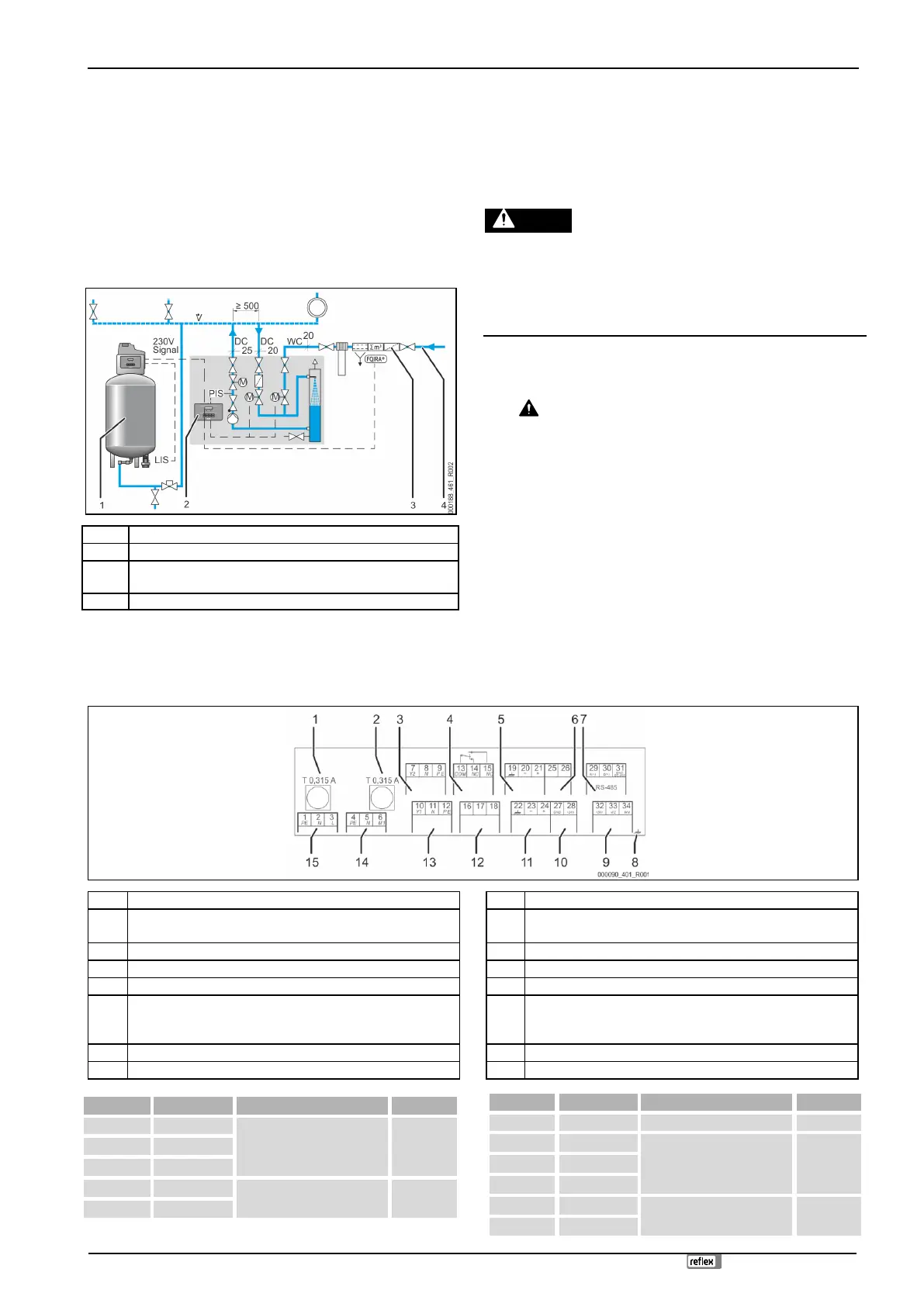

6.4.2 Nivåberoende eftermatning levelcontrol
Exemplifierande framställning i en flerpanneanläggning med
returledningsinblandning och en kompressorstyrd tryckhållningsstation.
Extrautrustning som tillval se kapitel 4.5 "Extrautrustning som tillval"
på sida 142
Eftermatningsledning ”WC”
I Servitecs styrning ställs driftsättet ”Levelcontrol” in i kundmenyn. Detta driftsätt
gäller för anläggningar med tryckhållningsstationer och möjliggör ett elastiskt
driftsätt med konstant tryck.
Den behövliga eftermatningen av vatten sker via den uppmätta vattennivån i
tryckhållningsstationens expansionskärl. Vattennivån fastställs via
tryckmätdosan ”LIS” och vidarebefordras till tryckhållningsstationens styrning.
Denna avger en 230 V-signal till Servitecs styrning när vattennivån är för låg.
Eftermatningen av vatten sker med övervakning av eftermatningstiden och
eftermatningscyklerna via eftermatningsledningen ”WC”.
6.5 Elanslutning
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
• Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
• Kontrollera att anläggningen inte kan återinkopplas av andra personer.
• Kontrollera att monteringsarbeten på enhetens elanslutning endast utförs
av behörig elektriker och enligt elektrotekniska föreskrifter.
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1. Koppla anläggningen spänningslös och säkra den mot återinkoppling.
2. Ta av skyddet.
FARA Livsfarliga skador genom elektrisk stöt. Även om nätkontakten
har dragits ut från spänningsförsörjningen kan en spänning på 230 V ligga
på delar av enhetens kretskort. Koppla ifrån enhetens styrenhet
fullständigt från spänningsförsörjningen innan skyddsplåtarna tas av.
Kontrollera att kretskortet är spänningslöst.
3. Använd en kabelförskruvning som är lämplig för respektive kabel. Till
exempel M16 eller M20.
4. Dra alla kablar som ska läggas genom kabelförskruvningen.
5. Anslut alla kablar enligt plintschemat.
– Tänk på att säkra enhetens anslutningsledningar på platsen, se
kapitel 5 "Tekniska data" på sida 142.
6. Montera skyddet.
7. Anslut nätkontakten till spänningsförsörjningen 230 V.
8. Koppla in anläggningen.
Den elektriska anslutningen är klar.
6.5.1 Plintschema
Digitala ingångar: Vattenmätare; Vattenbrist
Säkring för
motorkulventil
Regleringskulventil
(försörjning)
Extern eftermatningsbegäran (endast för Levelcontrol)
Tillval för konduktiviteten
Regleringskulventil
(reglerstorhet (25) /
Returvärde (46))
Spänningsförsörjning 230 V via
kabel med nätkontakt.
