Cihaz açıklaması
234 — Türk
Vakum - Püskürtmeli gaz tahliyesi — 24.04.2020 - Rev. A
3.6 Diğer riskler
Bu cihaz tekniğin güncel durumuna göre üretilmiştir. Buna rağmen diğer riskler
asla göz ardı edilemez.
İKAZ
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
• Koruyucu eldiven takın.
• Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden dışarı
fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
UYARI
Yüksek ağırlık nedeniyle yaralanma tehlikesi
Cihazlar çok ağırdır. Bu nedenle yaralanma ve kaza tehlikesi söz konusudur.
• Taşıma ve montaj için uygun kaldırma gereçleri kullanın.
İKAZ
Glikol içeren su ile temas halinde yaralanma tehlikesi
Soğutma devridaim tesis sistemlerinde glikol içeren su ile bir temas, deri ve
gözlerde tahrişe neden olabilir.
• Kişisel koruyucu ekipman kullanın (örneğin koruyucu kıyafet, iş eldiveni ve
koruyucu gözlük).
4 Cihaz açıklaması
Servitec bir gaz tahliye ve su takviye istasyonudur. Ana kullanım sahaları ısıtma
ve soğutma devreleri ile çözülmüş veya serbest gazlardan kaynaklanan işletim
arızalarının önlenmesi hedeflenen tesislerdir. Servitec şu şunları garantiler:
• Basınç tutmanın otomatik su takviyesiyle kontrol edilmesi sayesinde hava
doğrudan emilmez.
• Devridaim suyundaki serbest kabarcıklar nedeniyle sirkülasyon problemi
yoktur.
• Dolum ve ilave besleme suyundan oksijenin alınmasıyla korozyon hasarının
düşürülmesi.

Bilgi!
Yüksek sistem sıcaklıklarında işletim ve fonksiyon (>70°C):
Vakumun oluşturulmasıyla işletim maddesinin kaynama noktası düşer.
Bu özellik, vakum püskürtme borusundaki maddede hacim değişikliğine
yol açar. İşletim maddesi kaynağında, basınç artar ve püskürtme
borusunda oluşan vakuma ters etkide bulunur. Bu özellik sayesinde gaz
tahliye türü, vakumlu gaz tahliyesinden termik gaz tahliyesine geçer.
Madde kaynama halindeyken gazların ayrıştırılabilirliği neredeyse
sıfırdır. Pompa sevk miktarının daha yüksek olması (>70°C sıcaklıklarda),
ayrıca, otomatik olarak daha yüksek bir vakum anlamına gelmez.

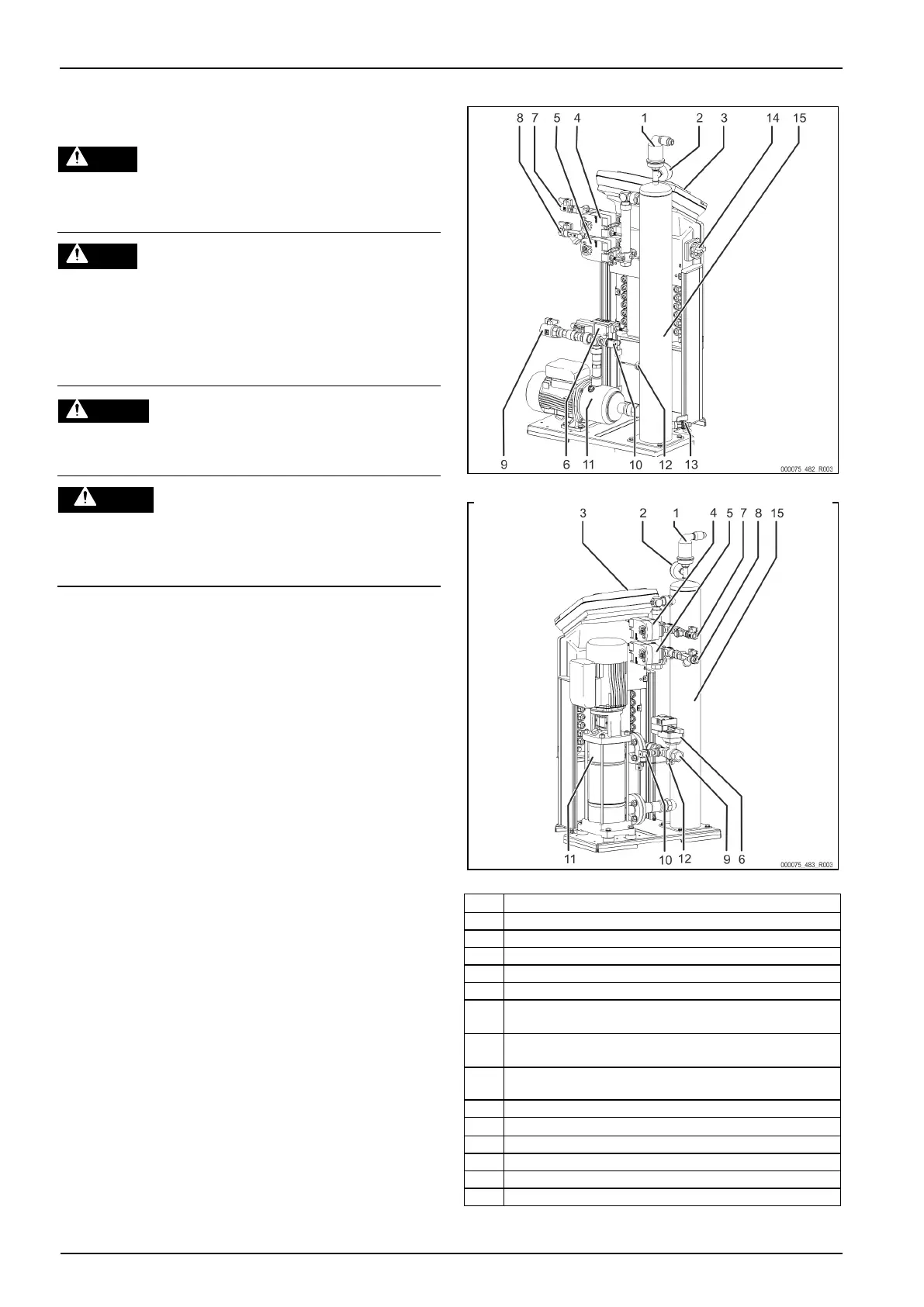

4.1 Genel görünüm
Servitec 35 – 60
Servitec 75 – 95
1
Gaz tahliye valfi “DV”
2
Vakummetre “PI”
3
Control Touch Kumanda Sistemi
4
Vakum püskürtme borusunun önündeki 2 yollu motorlu vana “CD”
5
Vakum püskürtme borusunun önündeki 2 yollu motorlu vana “WV”
6
“PU” pompasının arkasındaki ayar bilyalı vanası “PV”
7
Su takviyesi için “WC” bağlantısı
• Su takviyesinden gelen gaz zengini su için giriş
8
Su takviyesi için “DC” bağlantısı
• Tesis sisteminden gelen gaz zengini su için giriş
9
Su takviyesi için “DC” bağlantısı
• Gazı tahliye edilmiş su için çıkış
10
Basınç şalteri “PIS”
11
Pompa "PU"
12
Eksik su şalteri
13
Doldurma ve boşaltma vanası "FD"
14
Ana şalter
15
Vakum püskürtme borusu “VT”
