Reflex Servitec 60 - Laitteen Täyttäminen Vedellä Ja Ilmanpoisto; Tyhjötesti

Ensimmäinen käyttöönotto
Tyhjiö - suihkutuskaasunpoisto — 24.04.2020 - Rev. A
Suomi — 319
9. Valitse ilmoitusriviltä ja vahvista "OK"-
näppäimellä:
Lopetetaanko
käynnistysprosessi?
kyllä:
Käynnistysprosessi lopetetaan. Servitec
siirtyy automaattisesti
pysäytyskäyttöön.
ei:
Käynnistysprosessi alkaa uudelleen.
Tulostimen näyttö näkyy vain "Magcontrol"-
tilassa.
2.0 bar
STOP

Huomautus!
Käytössä on pysäytyskäyttö. Älä siirry käynnistysprosessin parametrien
syötön jälkeen automaattikäytölle.

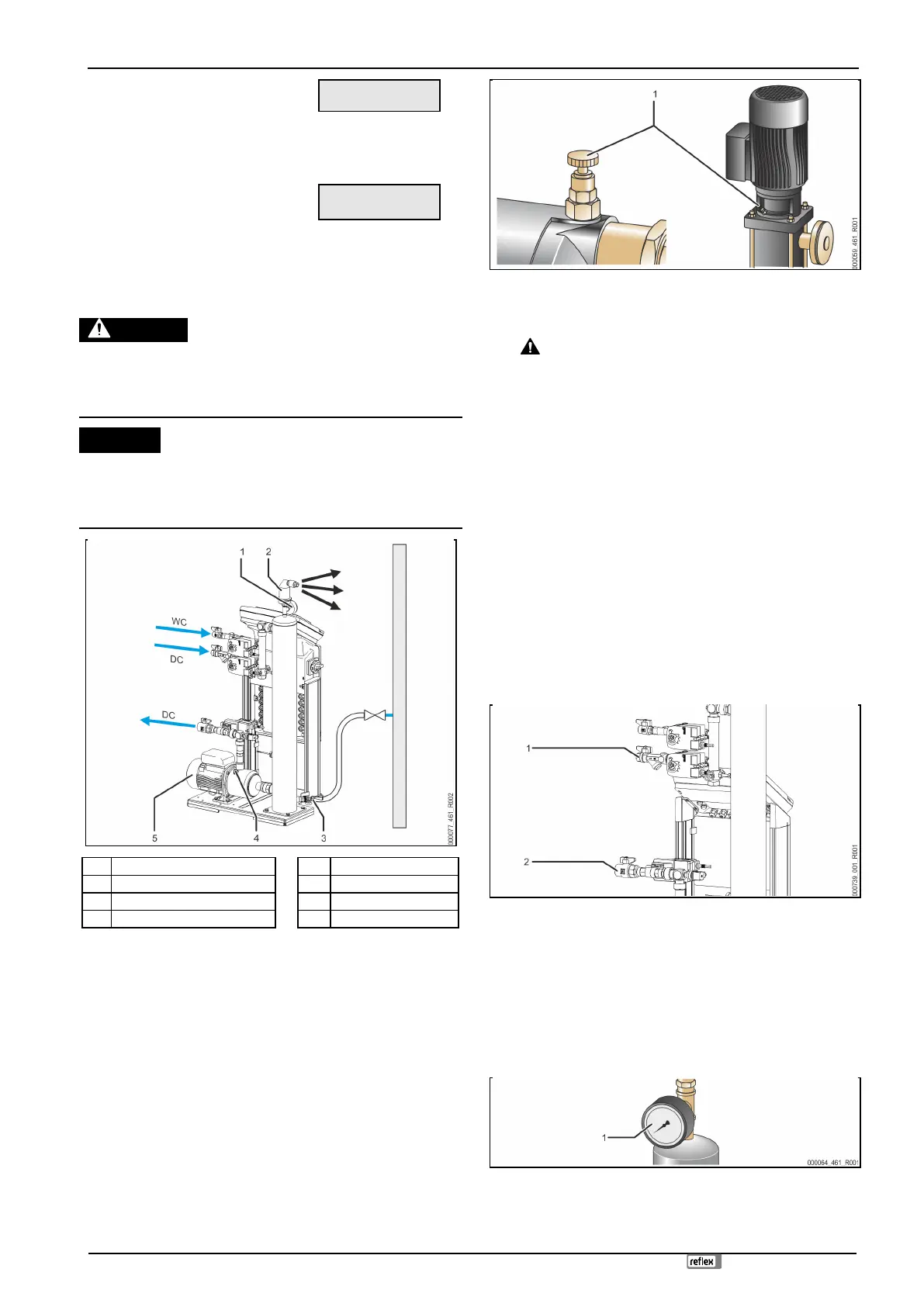

7.5 Laitteen täyttäminen vedellä ja ilmanpoisto
HUOMIO
Pumpun käynnistymisestä johtuva loukkaantumisvaara
Pumpun käynnistyminen voi aiheuttaa käsien loukkaantumisen, mikäli pumpun
moottoria käännetään tuulettimen siivesta ruuviavaimella.
• Kytke pumppu jännitteettömään tilaan ennen kuin käännät pumpun
moottoria tuulettimen siivestä ruuviavaimella.
HUOMIO
La itteen vaurioituminen pumpun käynnistymisen vuoksi
Pumpun käynnistyminen voi aiheuttaa pumpun vaurioitumisen, mikäli pumpun
moottoria käännetään tuulettimen siivesta ruuviavaimella.
• Kytke pumppu jännitteettömään tilaan ennen kuin käännät pumpun
moottoria tuulettimen siivestä ruuviavaimella.
1
Tyhjömittari "PI"
5
Pumppu "PU"
2
Kaasunpoistoventtiili "DV"
WC
Lisäsyöttöletku
3
Täyttö- ja tyhjennyshana ”FD"
DC
Kaasunpoistoletkut
4
Ilmaruuvi "AV"
1. Täytä Servitec laitteistojärjestelmän kautta.
– ”DC”-palloventtiilien avaamisen jälkeen tyhjösuihkuputki täyttyy
itsestään, jos laitoksen järjestelmässä on riittävästi vettä.
2. Valinnainen
– Täytä Servitec vedellä täyttö- ja tyhjennyshanan (3) avulla.
– Liitä letku tyhjösuihkuputken "VT" täyttö- ja tyhjennyshanaan (3).
3. Täytä tyhjiösumutusputki vedellä.
– Ilma poistuu kaasunpoistoventtiilin (2) kautta, ja veden paine on
luettavissa tyhjömittarista (1).
Poista ilma pumpusta:
4. Avaa ilmaruuvia (1), kunnes ulos tulee ilmaa tai vesi-ilmaseosta.
5. Käännä tarvittaessa pumppua ruuvimeisselillä pumpun moottorin
tuulettimen siivestä.
VARO – pumpun käynnistymisestä johtuva loukkaantumisvaara!
Käsivammojen vaara pumpun käynnistyessä. Kytke pumppu
jännitteettömään tilaan ennen kuin käännät pumpun moottoria
tuulettimen siivestä ruuviavaimella.
HUOMIO – laitevauriot. Pumpun vaurioituminen sen käynnistyessä. Kytke
pumppu jännitteettömään tilaan ennen kuin käännät pumpun moottoria
tuulettimen siivestä ruuviavaimella.
– Pumpusta tulee ulos vesi-ilmaseosta.
6. Kierrä ilmaruuvia takaisin kiinni, kunnes ulos tulee enää pelkkää vettä.
7. Sulje täyttö- ja tyhjennyshana.
Täyttö tai tyhjennys päättyy.

Huomautus!
Pumppu "PU" ei saa olla päällä, kun Serviteciä täytetään vedellä.

Huomautus!
Ilmaruuvia ei saa kiertää kokonaan auki. Odota, kunnes laitteesta tulee
ulos ilmatonta vettä. Ilmanpoistoprosessia on toistettava, kunnes
pumpusta ”PU” on poistettu kaikki ilma.
7.6 Tyhjötesti
Suorita tyhjötesti tunnontarkasti Servitecin toiminnan takaamiseksi.
1 Sulje lianerottimella varustettu palloventtiili (1) syöttöletkusta ”DC”
suihkuputkeen. Toinen palloventtiili (2) pumpun ”DC” laitokseen
johtavassa syöttöletkussa jää auki.
2 Muodosta tyhjö ohjauksen käsikäytöllä.
• Paina "Manual"-painiketta ohjauksen valvontataulussa.
• Valitse valvontataulun "paluu"-vaihtopainikkeella järjestelmän
kaasunpoisto "SE".
– Pumppu käynnistyy 50 sekunnin viiveellä.
3 Kun pumppu on käynyt 10 sekunnin ajan, katkaise järjestelmän
kaasunpoisto "SE" "paluu"-vaihtopainikkeella.
• Kirjaa ylös tyhjiömittarissa näkyvä alipaine.
