Vakuum - sprayavgassing — 24.04.2020 - Rev. A
membran-trykkekspansjonsbeholderen. Dette gir mulighet for en nøyaktig
trykkovervåking for behovstilpasset ettermating.
Merk!
Koble til avgassingsledningene på retursiden av anlegget foran den
hydrauliske vekselen. Dermed overholdes det tillatte
temperaturområdet på 0 °C – 90 °C.

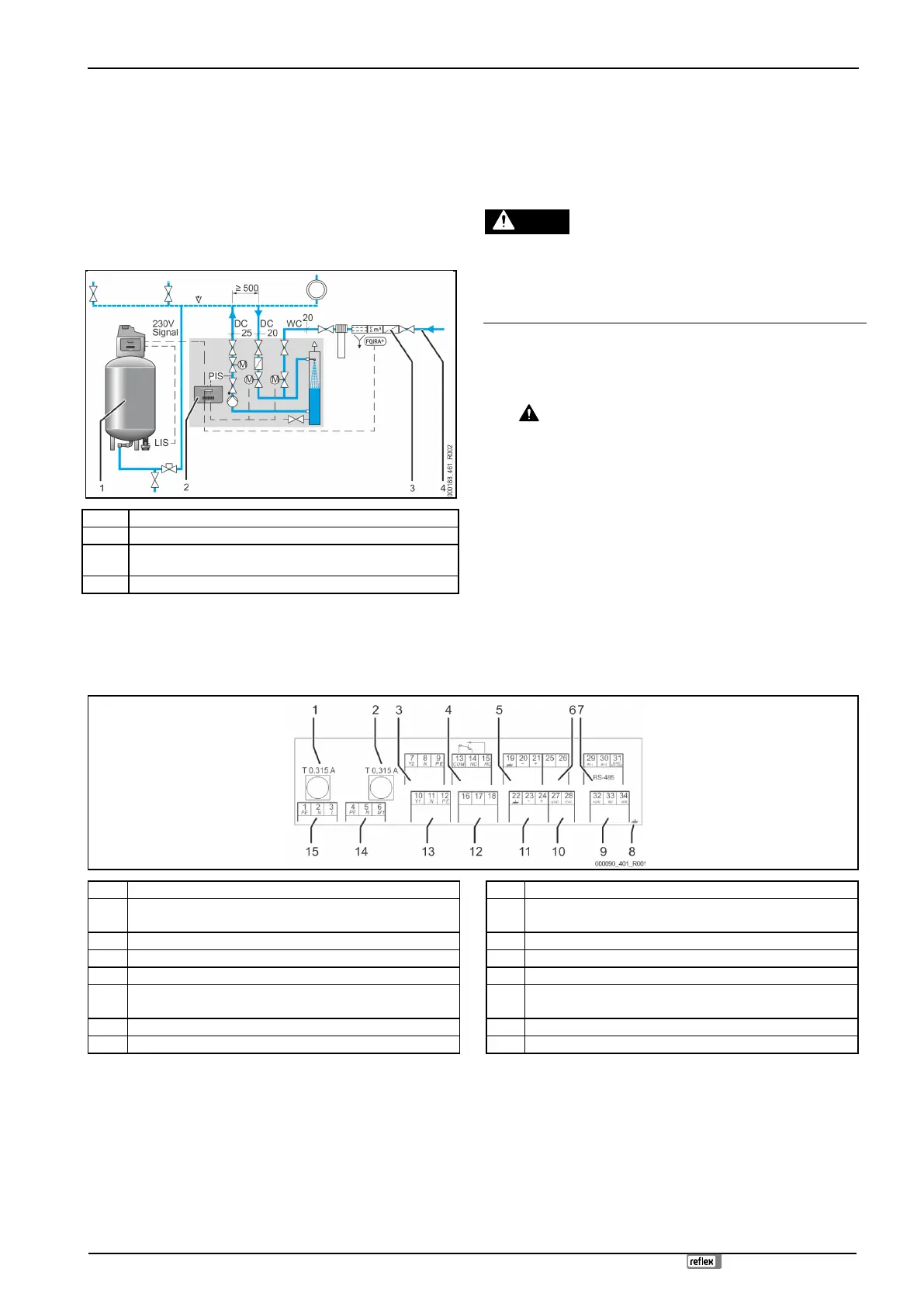

6.4.2 Nivåavhengig ettermating Levelcontrol
Som eksempel vises et flerkjeleanlegg med returinnblanding og en
kompressorstyrt trykkholdestasjon.
Opsjonelt tilleggsutstyr se kapittel 4.5 "Valgfritt tilleggsutstyr" på
side 124
Still inn driftsmodus "Levelcontrol" i kundemenyen i Servitec-styringen. Denne
driftsmodusen gjelder for anlegg med trykkholdestasjoner og gir mulighet for en
fleksibel driftsmåte med konstant trykk.
Behovstilpasset ettermatingen av vann utføres ved hjelp av den målte
vannstanden i ekspansjonsbeholderen til trykkholdestasjonen. Vannstanden
registreres av trykkmålingsboksen "LIS" og sendes videre til styringen for
trykkholdestasjonen. Denne sender et 230 V-signal til Servitec-styringen dersom
vannstanden er for lav. Ettermating av vann foregår kontrollert med overvåkning
av ettermatingstiden og ettermatingssyklusene via ettermatingsledningen "WC".
6.5 Elektrisk tilkobling
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
• Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
• Sørg for at anlegget ikke kan slås på igjen av andre personer.
• Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
Følgende beskrivelser gjelder for standardanlegg og er begrenset til nødvendige
tilkoblinger på anleggssiden.
1. Gjør anlegget spenningsfritt og sikre det mot gjeninnkobling.
2. Ta av dekslet.
FARE Livsfarlige skader på grunn av strømstøt. På deler av kretskortet
til enheten kan det være en spenning på 230 V også etter at nettstøpslet er
tatt ut av spenningsforsyningen. Før dekslene tas av, må styringen til
enheten kobles fullstendig fra spenningsforsyningen. Kontroller at
kretskortet er spenningsfritt.
3. Sett inn en kabelforskruing som er egnet for respektive kabel. For
eksempel M16 eller M20.
4. Før alle kabler som skal legges på gjennom kabelforskruingen.
5. Koble til alle kabler i henhold til klemplanen.
– For sikring på anleggssiden må du være oppmerksom på
tilkoblingseffekten til enheten, se kapittel 5 "Tekniske data" på
side 124.
6. Monter dekslet.
7. Koble nettstøpselet til spenningsforsyningen 230 V.
8. Slå på anlegget.
Den elektriske tilkoblingen er avsluttet.
6.5.1 Koblingsskjema
Digitale innganger: Vannteller; Vannmangel
Sikring for
motorkuleventil
Reguleringskuleventil (forsyning )
Reguleringsventil avgassing CD
Ekstern ettermatingsforespørsel (kun ved Levelcontrol)
Reguleringskuleventil (pådrag
(25) / Tilbakemeldingsverdi (46))
