Tyhjiö - suihkutuskaasunpoisto — 24.04.2020 - Rev. A
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
• Käytä suojakäsineitä.
• Kiinnitä laitteen läheisyyteen varoituksia.
Putoamisista tai tönäisyistä johtuva loukkaantumisvaara
Putoamisesta tai koneenosiin törmäämisestä asennuksen aikana voi aiheutua
ruhjevammoja.
• Käytä henkilökohtaisia suojavälineitä (suojakypärää, suojavaatteita,
suojakäsineitä, turvakenkiä).
Ohje!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus-,
käyttöönotto- ja huoltotodistukseen. Tämä on takuukorvausten
edellytys.
– Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
6.1 Toimituskunnon tarkistaminen
Laite tarkistetaan ja pakataan huolellisesti ennen toimitusta tehtaalta.
Kuljetuksen aikana voi kuitenkin syntyä vaurioita.
Toimi seuraavasti:
1. Tarkista lähetyksen saavuttua:
• ettei siitä puutu mitään
• eikä tuote ole vaurioitunut kuljetuksen aikana.
2. Dokumentoi vauriot.
3. Ota yhteyttä huolitsijaan ja tee reklamaatio vahingoista.
6.2 Valmistelut
Toimitetun laitteen tila:
• Tarkista, että Servitecin kaikki ruuviliitokset ja sähköiset liitännät ovat
tukevasti kiinni.
Kiristä ruuveja ja ruuviliitoksia tarvittaessa.
La itteen asennuksen valmistelu:
• Jäätymätön, hyvin tuuletettu tila.
• Tilan lämpötila > 0, enintään 45 °C.
• Tasainen ja kantava lattia, jossa on vedenpoistomahdollisuus.
• Täyttöliitäntä DN 15 standardin DIN 1988 -100/ -600 / DIN EN 1717
mukaan.
• Sähköliitäntä 230 V~, 50/60 Hz, 16 A:n FI-suojakatkaisin kytkettynä eteen:
Laukaisuvirta 0,03 A.
Serviteciä voi käyttää kahdella eri käyttötavalla veden lisäsyöttöön. Ota
Serviteciä pystytettäessä sen paikka laitoksessa:
• Paineesta riippuva laitoksen veden lisäsyöttö (Magcontrol).
– Asenna Servitec lähelle painepaisuntasäiliötä.
• Tasosta riippuva laitoksen veden lisäsyöttö (Levelcontrol).
– Asenna Servitec laitoksessa paluupuolelle ja ennen paluuvirtauksen
sekoituskohtaa.
Huomautus!
Lisäsyöttöletku Serviteciin.
– Käytä Fillset-täyttösettiä, mikäli juomavesiverkon lisäsyöttö
kytketään.
– Käyttömaan voimassa olevia lakeja ja määräyksiä on
noudatettava.
Huomautus!
Noudata Reflexin suunnitteluohjetta.
– Ota huomioon suunnittelussa, että Servitecin työaluee on
paineenpidon työalueella alkupaineen "pa" ja loppupaineen "pe"
väliltä.
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa voivat
kohdistaa laitteeseen lisäkuormitusta.
• Varmista, että laitteesta järjestelmään menevät putkistot asennetaan
jännitteettömässä ja värähtelemättömässä tilassa.
• Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
Vuotojen aiheuttamat esinevahingot
Laitejärjestelmän vaurioituminen laitteeseen menevien liitäntäletkujen
vuotojen vuoksi.
• Käytä liitäntäletkuja, joilla on riittävä kestävyys laitteistojärjestelmän
järjestelmälämpötilaa vastaan.
Asenna laite mieluiten lämmityslaitosten paluulinjan puolelle.
– Siten varmistetaan, että laitetta käytetään sallitulla paine- ja lämpötila-
alueella.
– Järjestelmissä, joissa paluulinjassa tehdään lisäyksiä tai käytetään
hydraulisia erotussuodattimia, laite asennetaan ennen sekoituskohtaa sen
varmistamiseksi, että kaasu saadaan poistettua päätilavuusvirrasta "V"
lämpötilan ollessa ≤ 90 °C.
Laite on esiasennettu, ja se on mukautettava laitoksen paikallisiin olosuhteisiin.
Tee vesiputkiston puoleiset liitännät laitokseen ja sähkökytkentä
kytkentäkaavion mukaisesti, Katso luku 6.5 "Sähkökytkentä" sivulla 316.
Huomautus!
Huomioi asennuksen yhteydessä kalusteiden käytettävyys sekä
liitäntäputkien paikalletuontimahdollisuudet.
6.3.1 Toisiinsa liittyvien osien asentaminen

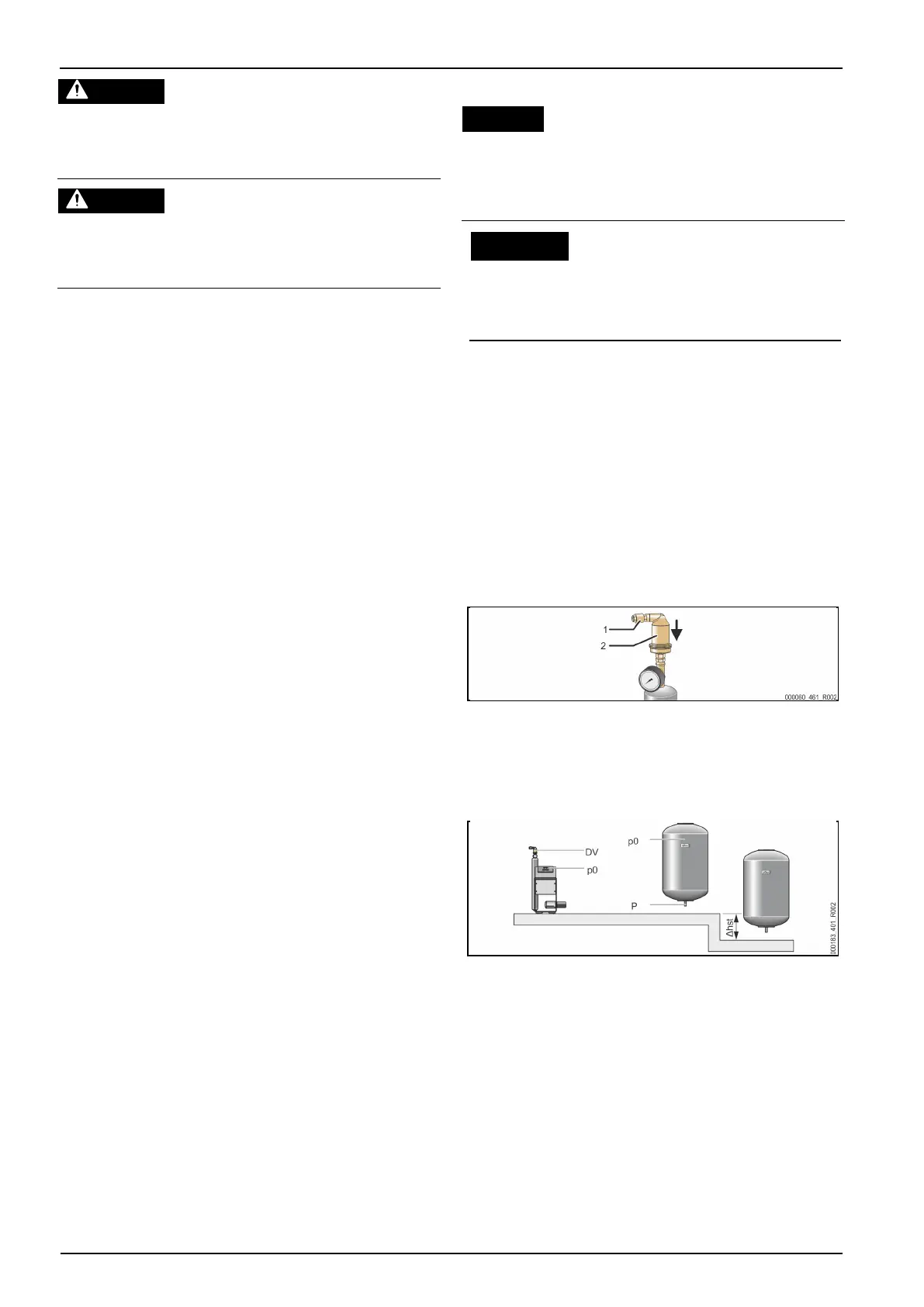

Asenna kaasunpoistoventtiili "DV" (2) takaiskuventtiilillä (1) tyhjösuihkuputkeen
"VT". Tarkista, että Servitecin ruuviliitännät ovat tukevasti kiinni.
6.3.2 Py stytyspaikka
Servitec asennetaan lattialle. Kiinnitysvälineet tulee valita asennuspaikalla
lattian rakenteen ja Servitecin painon mukaan.
Huomautus!
Huomioi mahdollinen korkeusero ”h
st
” painepaisuntasäiliön ja laitteen
välillä vähimmäiskäyttöpainetta ”P
0
” laskiessasi.
6.3.3 Hy draulinen liitäntä
6.3.3.1 Kaasunpoistolinja järjestelmään
Servitec tarvitsee kaksi kaasunpoistoletkua ”DC” laitteistojärjestelmälle. Toinen
niistä on kaasunpoistoletku laitoksesta tulevalle runsaskaasuiselle vedelle ja
toinen takaisin laitokseen menevälle kaasuttomalle vedelle. Serviteciin on
tehtaalla esiasennettu molempia kaasunpoistoletkuja varten sulut.
Kaasunpoistoletkujen liitäntä on sijoitettava laitosjärjestelmän
päätilavuusvirtaan.
