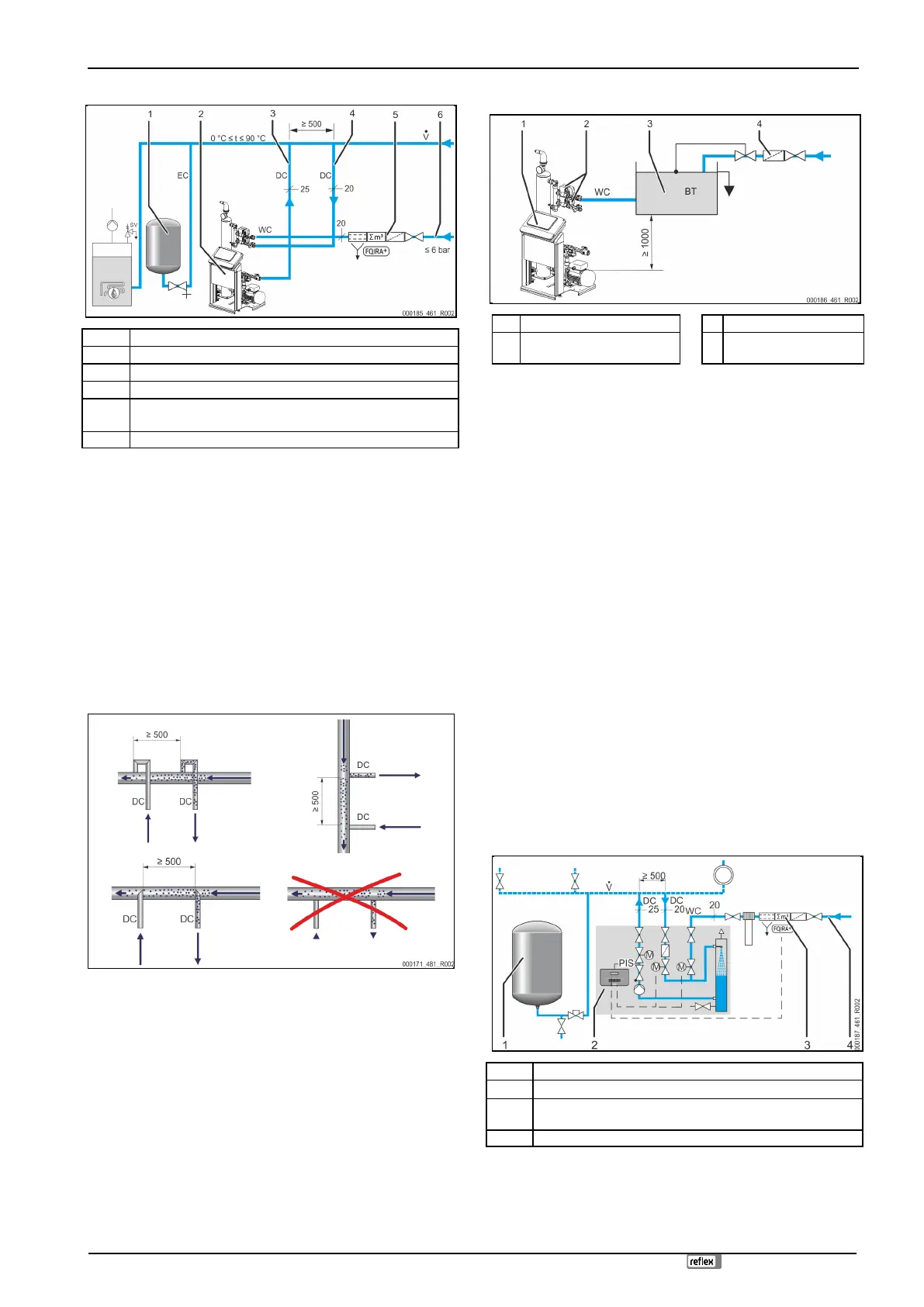

Servitec lämmityslaitoksessa, paineenpito "MAG"-kalvopainepaisuntasäiliöllä
1
Painepaisuntasäiliö
2
Servitec
3
Kaasunpoistoletku "DC" (kaasuton vesi)
4
Kaasunpoistoletku "DC" (runsaskaasuinen vesi)
5
Valinnaiset lisävarusteet Katso luku 4.5 "Valinnaiset lisävarusteet"
sivulla 313
6
Lisäsyöttöletku "WC"
Kaasunpoistoletkujen asennus laitteistoon "EC"-paisuntalinjan kiinnityksen
lähellä. Se takaa vakaat paineolosuhteet.
Jos Serviteciä käytetään paineesta riippuvan veden lisäsyötön avulla, se on
asennettava lähelle "MAG"-kalvopainepaisuntasäiliötä. Tämä takaa
kalvopaisuntasäiliön paineen tarkkailun. Ohjauksesta tulee valita käyttötavaksi
"Magcontrol".

Huomautus!
Huomioi erilaisissa kytkentävaihtoehdoissa, joihin sisältyy hydraulisia
suodattimia ja sekoitusta paluuvirtaukseen, kiinnitys päätilavuusvirtaan
"V".
– Kytkentä- ja lisäsyöttövaihtoehdot, Katso luku 6.4 "Kytkentä- ja
lisäsyöttövaihtoehdot" sivulla 315.
Yk sityiskohta, kaasunpoistoletkun "DC" kiinnitys
Tee kaasunpoistoletkujen "DC" liitäntä seuraavan kaavion mukaisesti.
• Estä karkean lian pääsy Servitecin sisään ja siten Servitecin lianerottimen
"ST" ylikuormittuminen.
• Liitä kaasua sisältävälle vedelle tarkoitettu kaasunpoistoletku kaasuttoman
veden kaasunpoistoletkun eteen laitoksen virtaussuunnassa.
• Veden lämpötilan on oltava alueella 0 °C - 90 °C. Lämmityslaitoksissa on
siksi asetettava paluuvirtaus etusijalle. Kaasunpoistoteho riippuu siten
lämpötilasta.
6.3.3.2 Lisäsyöttöletku
1
Servitec
3
Verkon erotussäiliö "BT"
2
Moottorin 2-tiepalloventtiili
"WV"
4
Lianerotin "ST"
Kun lisäsyöttö tapahtuu vedellä verkonerotussäiliön "BT" kautta, tämän
alareunan on oltava vähintään 1000 mm ylempänä kuin pumppu "PU".
Erilaiset Reflex-lisäsyöttövaihtoehdot, Katso luku 6.4 "Kytkentä- ja
lisäsyöttövaihtoehdot" sivulla 315.
Mikäli automaattista veden lisäsyöttöä ei liitetä, lisäsyöttöletkun "WC" liitäntä on
suljettava ½ tuuman täytetulpalla R ja laitteisto on otettava käyttöön
käyttötilassa ”Levencontrol”.
Seuraavat seikat on huomioitava ulkoisen veden lisäsyötön yhteydessä:
• Asenna vähintään yksi lianerotin "ST", jonka silmäkoko on ≤ 0,25 mm,
lähelle moottorin 2-tiepalloventtiilia "WV" tai käytä Fillsetiä.

Huomautus!
Varmista ulkoista järjestelmän lisäsyöttöä käytettäessä, että Servitecissä
ei ilmene häiriöitä erilaisten käyttöparametrien vuoksi.

Huomautus!
Käytä lisäsyöttöletkussa "WC" paineenalenninta, jos lepopaine on yli 6
bar.
6.4 Kytkentä- ja lisäsyöttövaihtoehdot
Laitteen ohjauksessa valitaan asiakasvalikossa lisäsyöttövaihtoehto, Katso
luku 7.8 "Ohjausparametrien määrittäminen asiakasvalikossa" sivulla 320.
Asiakasvalikossa ovat valittavissa seuraavat lisäsyöttövaihtoehdot:
• Paineesta riippuva lisäsyöttö "Magcontrol".
– Laitosjärjestelmässä, johon sisältyy kalvopaisuntasäiliö.
• Tasosta riippuva lisäsyöttö "Levelcontrol".
– Laitosjärjestelmässä, johon sisältyy paineenpitoasema.
6.4.1 Paineesta riippuva lisäsyöttö Magcontrol
Esimerkki usean kattilan laitteistosta, jossa on hydraulinen suodatin ja
kalvopaisuntasäiliö ”MAG”.
1
Painepaisuntasäiliö "MAG"
2
Servitec
3
Valinnaiset lisävarusteet Katso luku 4.5 "Valinnaiset lisävarusteet"
sivulla 313
4
Lisäsyöttöletku "WC"
